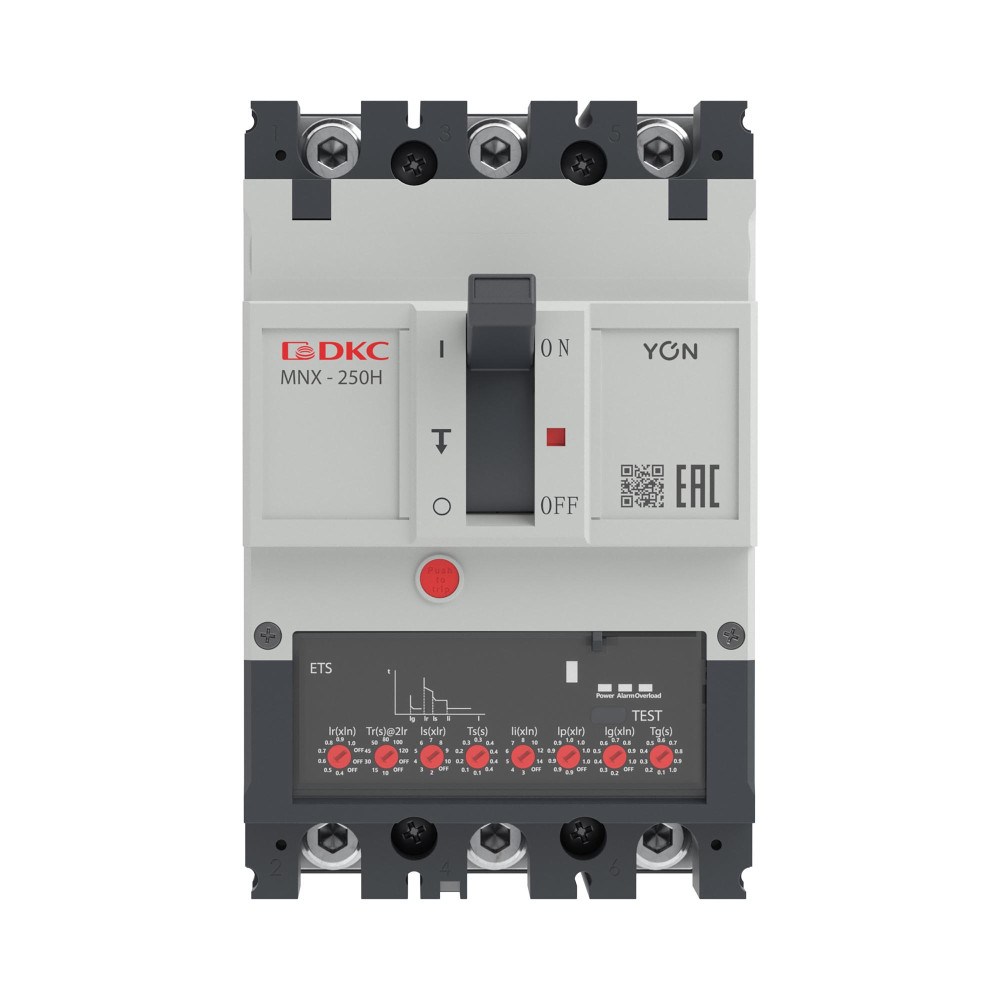

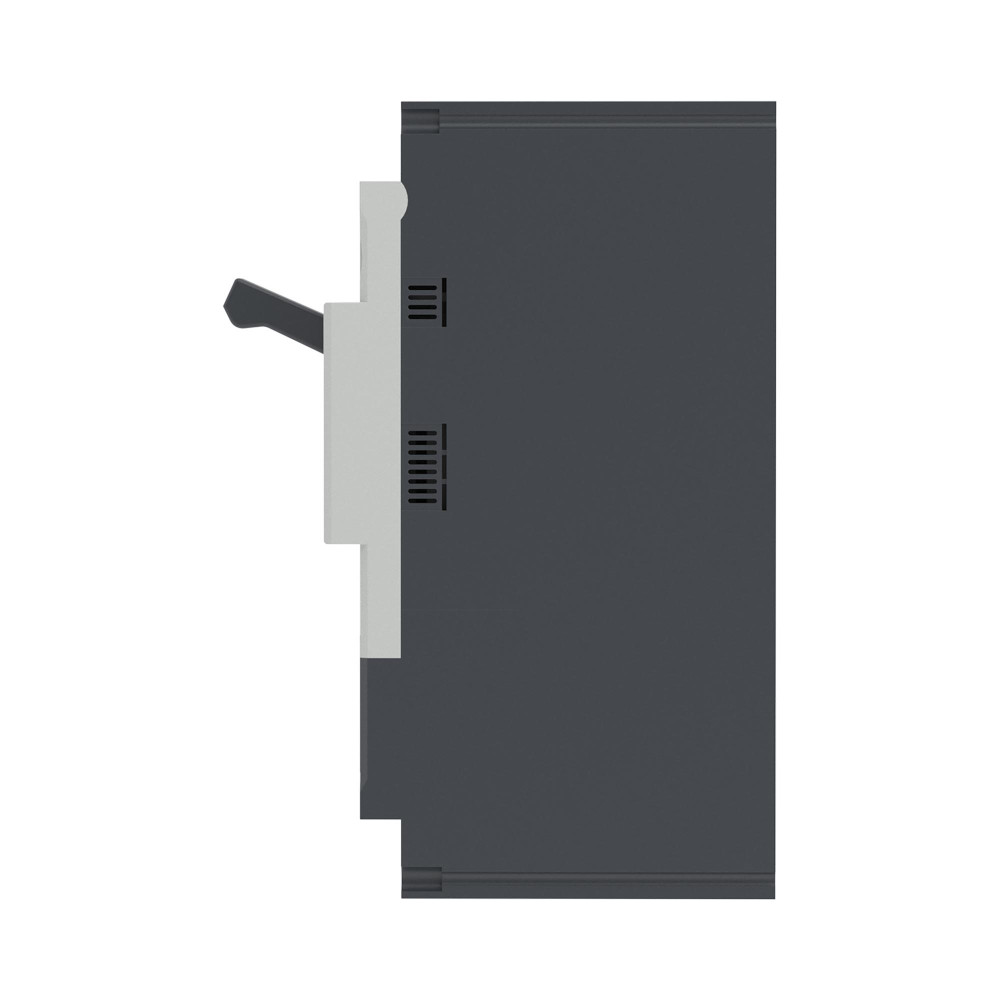

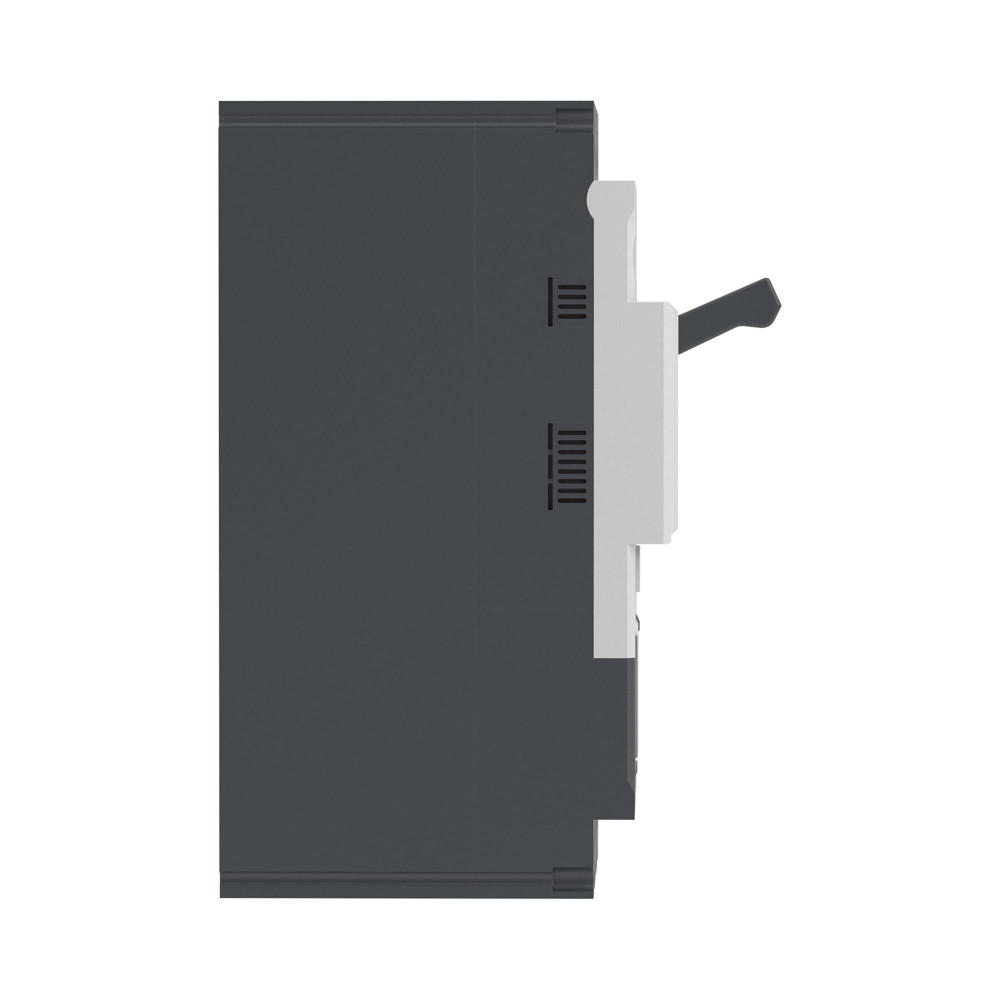

Авт. выкл. YON pro MNX250L 4P 250A 70kA при AC415V расц. ETS

MNX250L4PETS0250

Описание
Характеристики

Автоматический выключатель в литом корпусе MNX предназначен для применения в различных типах низковольтных комплектных устройств до 1600 А. Входит в состав комплексных решений на базе продукции YON PRO, «РАМ Пауэр» (RAM power), «РАМ МСС» (RAM mcc). Номинальный ток 250А; Расцепитель ETS; 4P; 70kA

Документация и файлы

Сертификат соответствия

Чертежи (DWG)

Автоматические выключатели в литом корпусе YON PRO MNX

Чертежи и 3D-модели

САПР: EPLAN

База данных Eplan электротехнической продукции серий YON pro, «YON макс» (YON max)

Технические данные

Вид подключения главной электрич. цепи Подключение спереди
Вид расцепителя ETS
Возможность установки индикатора отключения Да
Встроенная защита от замыканий на землю Да
Гарантия 5 лет
Диапазон краткосрочной задержки расцепителя короткого замыкания, 500...2500
Диапазон установки расцепителя перегрузки, А 100...250
Код ОКПД 2 27.12.22.000
Количество полюсов 4,4
Комплектное устройство с блоком защиты Да
Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
Монтаж на DIN-рейку (-типа) опционально Нет
Моторный привод встроенный Нет
Моторный привод опционально Да
Номин. напряжение, В 400...690
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 70
Номин. продолжительный ток Iu, А 250
Номинальный ток In 250A
Подходит для монтажа на DIN-рейку (-типа) Нет
Предельная отключающая способность Icu 70kA
Регулировка токов в зоне короткого замыкания Да
Регулировка токов в зоне перегрузки Да
Род тока AC
С расцепителем минимального напряжения Нет
Серия YON pro
Степень защиты (IP) IP20
Тип изделия/компонента Выключатель автоматический в литом корпусе,Автоматический выключатель в литом корпусе
Тип подключения силовой электрич. цепи Болтовое соединение
Тип расцепителя Электронный
Тип элемента управления Рычажковый (перекидной рычаг)
ТН ВЭД 8536209007
