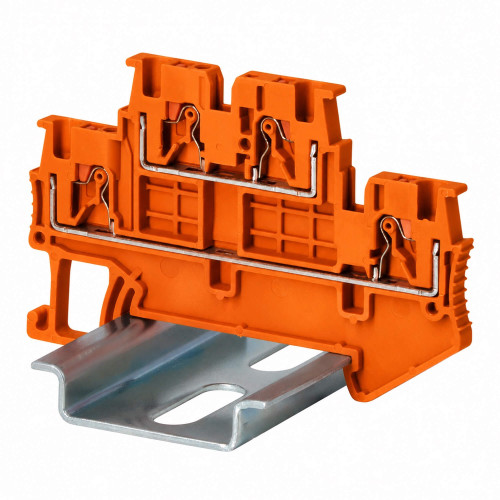

Клемма двухуровневая, зажим push-in, 4 точки подключения, 1.5 кв.мм, оранжевая
VPRTT-1.5-OR
Клемма двухуровневая с Push-in зажимом предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Клемма имеет электрический контакт с DIN-рейкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Оранжевый цвет, 4 точки подключения, 1.5 мм². Вставные перемычки. Габариты (В×Ш×Г) 42,6×65,5×3,5 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
Технические данные
- Высота (на мин. возможной высоте установки), мм 42.6
- Два проводника одинакового сечения в двойном наконечнике 0,5 мм2
- Длина снятия изоляции 8−10 мм
- Длина, мм 65.5
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Количество зажимов на 1 уровень 2
- Количество полюсов 4
- Количество точек подключения 4
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 1.5 мм2
- Максимальный ток 16 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номин. напряжение, В 500
- Номин. ток In, А 16
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 1,5 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...1.5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...1.5
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...1.5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...1.5
- Поперечное сечение жилы, мм² 1.5
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки 0,4 × 2,5
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Оранжевый
- Ширина 3,5 мм
- Ширина/размер ячейки, мм 3.5
170р.
- На складе
- Код товара: VPRTT-1.5-OR
- Артикул: VPRTT-1.5-OR
Отзывы (0)
Рекомендуемые товары

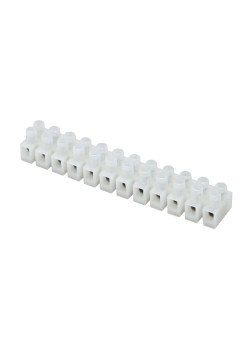

На складе Колодка клемм из Полиамида 6.6 (раб. темп. 110 град.) 101А, 12 пол., для жил до 25кв.мм
