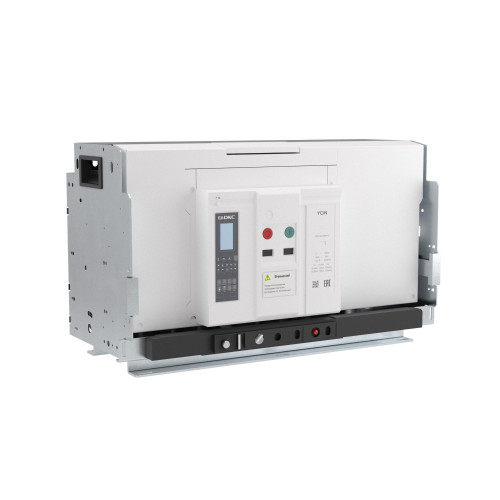

Воздушный автоматический выключатель YON pro ANX63U 3P 6300 А 160 кА, типоразмер H, расцепитель ETE, выкатной, вертикальное подключение, управление 220 В AC

ANX63UH3DV622200K

Описание
Характеристики

Воздушный автоматический выключатель серии YON pro ANX предназначен для эксплуатации в сетях низкого напряжения до 690 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 6300 А, отключающая способность 160 кА , 3-х полюсный, выкатное исполнение, вертикальные силовые выводы, расцепитель ETE, управление 220 В AC

Документация и файлы

Декларация о соответствии

Чертежи (DWG)

Воздушные автоматические выключатели YON pro ANX 630-4000

3D-модели (STEP)

Воздушные автоматические выключатели YON pro ANX 630-4000

Чертежи и 3D-модели

Технические данные

Варианты подключения Вертикальное
Вид подключения главной электрич. цепи Подключение сзади
Вид расцепителя Электронный
Встроенная защита от замыканий на землю Да
Двигательный привод Установлен
Диапазон установки расцепителя перегрузки, А 2520...6300
Исполнение по способу установки Выкатной
Количество вспомогат. нормально замкнутых (НЗ) контактов 6
Количество вспомогат. нормально разомкнутых (НО) контактов 6
Количество вспомогат. переключающих контактов 6
Количество полюсов 3,3P
Комплектное устройство с блоком защиты Да
Конструкция прибора Выдвижное/выкатное устройство
Моторный привод встроенный Да
Независимый расцепитель Установлен
Номин. напряжение, В 400...690
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 160
Номин. продолжительный ток Iu, А 6300
Номинальный ток In 6300 А
Подходит для монтажа на DIN-рейку (-типа) Нет
Предельная коммутационная способность переменного тока Icu при U 160 кА
Предельная коммутационная способность переменного тока Icu при U 120 кА
Предустановленные аксессуары: Моторный привод, катушка включения, независимый расцепитель, управление 220 В AC
Расцепитель минимального напряжения Отсутствует
С расцепителем минимального напряжения Нет
Серия YON pro
Степень защиты (IP) IP20
Тип изделия/компонента Выключатель автоматический воздушный,Воздушный автоматичекий выключатель
Тип подключения силовой электрич. цепи Болтовое соединение
Тип расцепителя ETE
Тип элемента управления Кнопка нажимная
