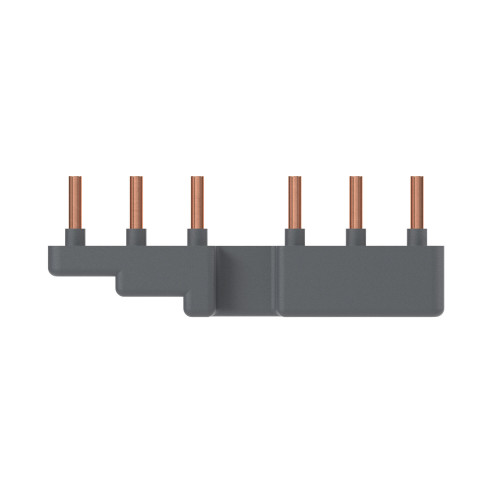

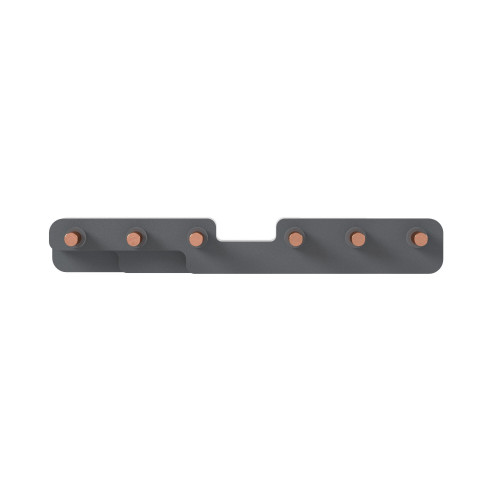

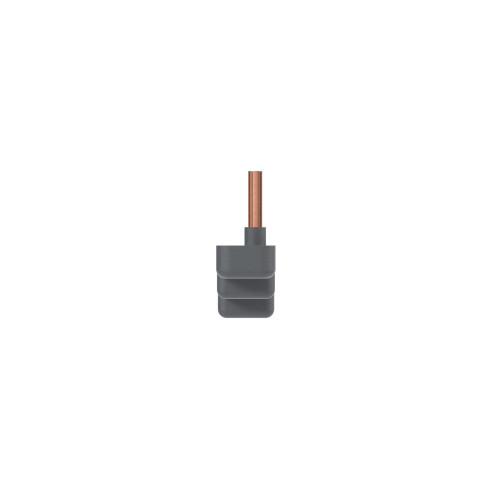

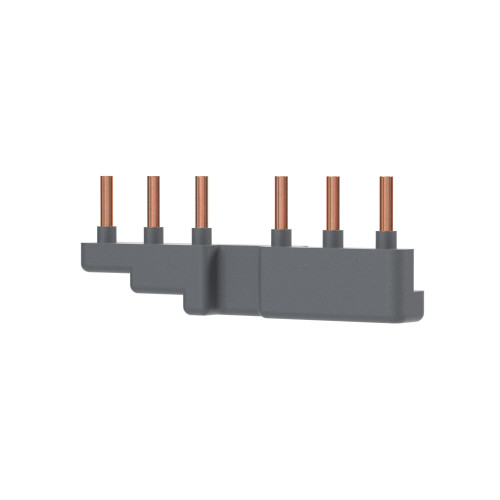

Шины соединительные для реверсивных контакторов SC050,SC065,SC080
DSC080RWM
Шины соединительные для контакторов SC050, SC065, SC080 облегчают сборку реверсивных контакторов. Присоединение линии и нагрузки вместе с соединительными шинами обеспечивают безошибочную установку и образуют жесткую сборку с механической (DSCMI) или электромеханической блокировкой (DSCMEI).
Документация и файлы
Декларация о соответствии
Чертежи (DWG)
3D-модели (STEP)
Технические данные
- Высота базы, мм 48
- Высота, мм 48
- Длина, мм 141
- Изолированн. Да
- Код ОКПД 2 27.12.40.000
- Количество полюсов 6
- Количество фаз 3
- Макс. допустимое раб. напряжение Ue, В 690
- Номин. импульсное напряжение, кВ 8
- Номин. кратковременно выдерживаемый ток Icw, кА 10
- Номин. продолжительный ток Iu, А 80
- Подходит для аппаратов с вспомогат. выключателем (доп. контактом Нет
- Подходит для количества подключаемых устройств 2
- Подходит для устройств с N-проводником Нет
- Поперечное сечение, мм² 15.89
- Размер шага, мм 20.85
- Совместимость с контакторами DSC050-DSC080
- Способ монтажа Сверху
- Тип аксессуара Шины соединительные
- Тип подключения Штырь (Pin)
- ТН ВЭД 8536901000
- Условный номин. ток короткого замыкания Iq, кА 100
- Ширина, мм 19
- Ширина/размер ячейки, мм 19
3410р.
- На складе
- Код товара: DSC080RWM
- Артикул: DSC080RWM
