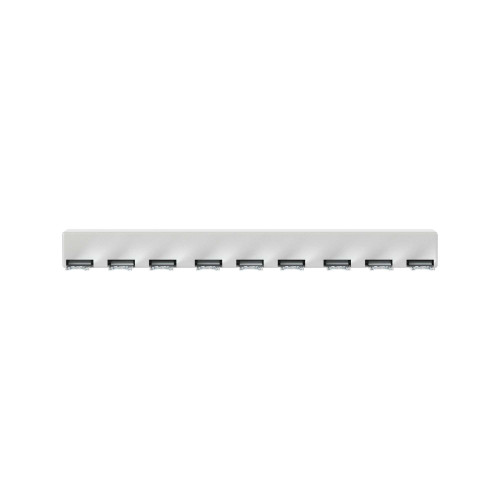

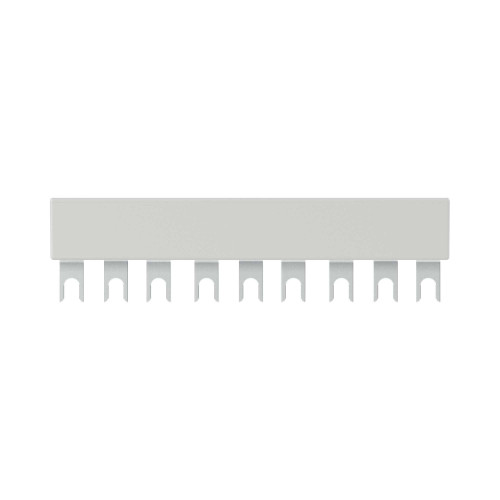

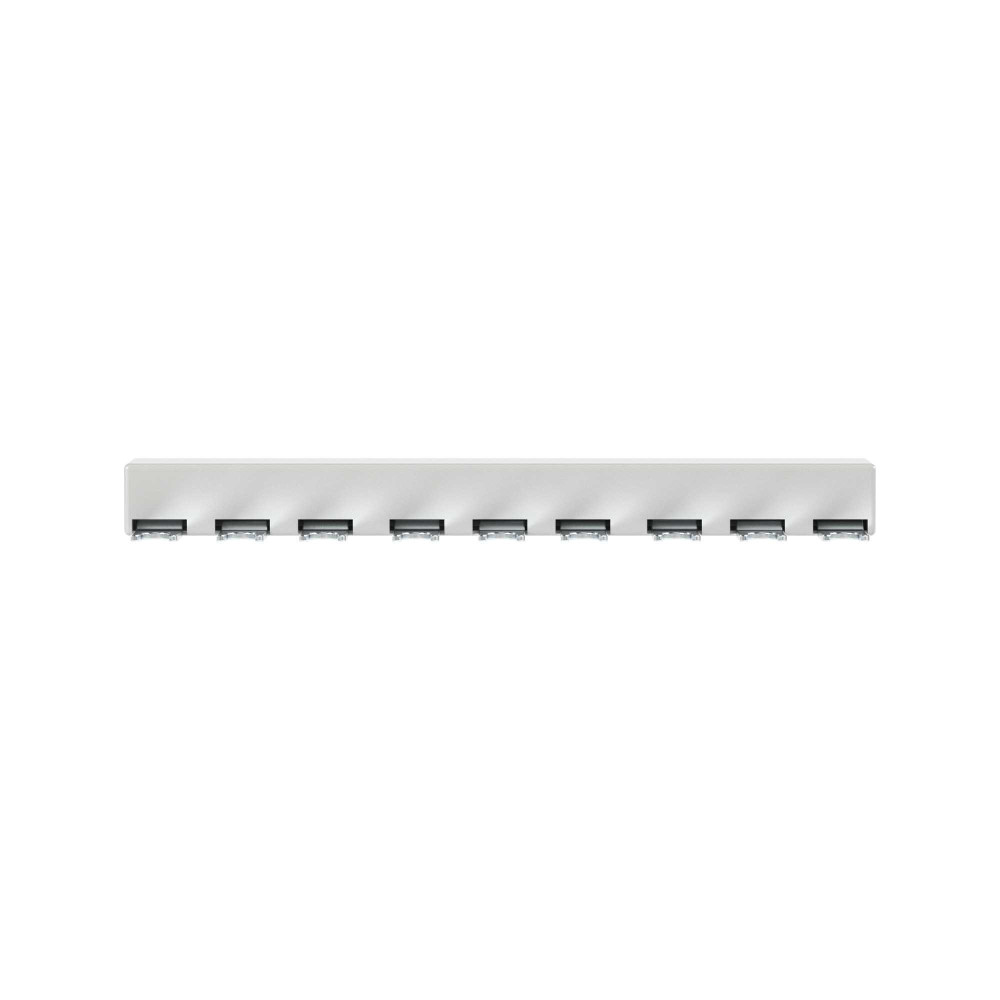

Трехфазная шинная разводка для параллельного соединения 3х автоматических выключателей DMP32

DMP32CL45-3
  • Трехфазная шинная разводка для параллельного соединения 3х автоматических выключателей DMP32
  • Трехфазная шинная разводка для параллельного соединения 3х автоматических выключателей DMP32
  • Трехфазная шинная разводка для параллельного соединения 3х автоматических выключателей DMP32
  • Трехфазная шинная разводка для параллельного соединения 3х автоматических выключателей DMP32
Трехфазная шинная разводка для параллельного соединения трех расположенных рядом АВЗД, шаг 45 мм, без дополнительных боковых контактов.

Документация и файлы

Декларация о соответствии

Чертежи (DWG)

3D-модели (STEP)

САПР: EPLAN

Чертежи и 3D-модели

Технические данные

  • Длина, мм 135
  • Дополнительно для АВЗД без аксессуаров
  • Изолированн. Да
  • Код ОКПД 2 27.12.22.000
  • Количество АВЗД 3
  • Количество полюсов 9
  • Количество фаз 3
  • Макс. допустимое раб. напряжение Ue, В 690
  • Номин. импульсное напряжение, кВ 6
  • Номин. кратковременно выдерживаемый ток Icw, кА 5
  • Номин. продолжительный ток Iu, А 32
  • Подходит для аппаратов с вспомогат. выключателем (доп. контактом Нет
  • Подходит для количества подключаемых устройств 3
  • Подходит для устройств с N-проводником Нет
  • Поперечное сечение, мм² 10
  • Размер шага, мм 14
  • Совместимость с АВЗД DMP32
  • Способ монтажа Сверху
  • Тип аксессуара Шинная разводка
  • Тип подключения Вилка (Fork)
  • ТН ВЭД 8536901000
  • Условный номин. ток короткого замыкания Iq, кА 100
960р.
  • На складе
  • Код товара: DMP32CL45-3
  • Артикул: DMP32CL45-3
YON

Отзывы (0)

Оставить отзыв

Внимание: теги HTML не поддерживаются!

Рекомендуемые товары

Миниконтактор YON DMC007 7A 3кВт AC3 3P кат. 380В AC 1НО
На складе Миниконтактор YON DMC007 7A 3кВт AC3 3P кат. 380В AC 1НО
Цена 1640р.

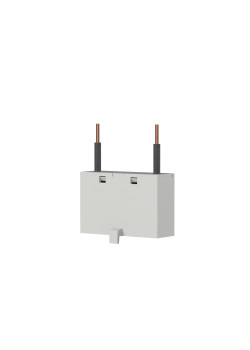

Ограничитель перенапряжений RC-типа для контакторов DSC009-040 130-250VAC
