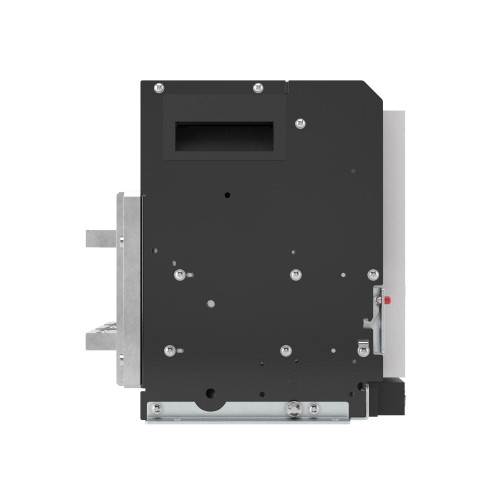

Воздушный автоматический выключатель YON AGS08N 3Р 800 А 65 кА, типоразмер S, расцепитель 3M, выкатной, горизонтальное подключение
AGS08N-S3DH-5-000K
Воздушный автоматический выключатель серии «YON макс» (YON max) AGS предназначен для эксплуатации в сетях низкого напряжения до 415 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 800 А, отключающая способность 65 kA, 3-х полюсный, выкатное исполнение, расцепитель 3M, управление ручное
Документация и файлы
Сертификат соответствия
Декларация о соответствии
Чертежи и 3D-модели
3D-модели (STEP)
Технические данные
- Варианты подключения Горизонтальное
- Вид подключения главной электрич. цепи Задняя сторона
- Возможность установки индикатора отключения Да
- Встроенная защита от замыканий на землю Да
- Диапазон краткосрочной задержки расцепителя короткого замыкания, 1200...12000
- Диапазон регулировки без задержки срабатывания расцепителя корот 800...50000
- Диапазон установки расцепителя перегрузки, А 320...800
- Исполнение по способу установки Выкатное исполнение
- Количество вспомогат. переключающих контактов 4
- Количество полюсов 3,3
- Конструкция прибора Выдвижное/выкатное устройство
- Монтаж на DIN-рейку (-типа) опционально Нет
- Моторный привод встроенный Нет
- Моторный привод опционально Да
- Номин. напряжение, В 380...415
- Номин. отключающая способность Icu при 400 В, 50 Гц, кА 65
- Номин. продолжительный ток Iu, А 800
- Номинальный ток In 800А
- Подходит для монтажа на DIN-рейку (-типа) Нет
- Предельная коммутационная способность переменного тока Icu (кА): 65kA
- С расцепителем минимального напряжения Нет
- Степень защиты (IP) IP20
- Тип изделия/компонента Выключатель автоматический воздушный
- Тип подключения силовой электрич. цепи Подключение на шину
- Тип расцепителя LSIG
- Тип элемента управления Кнопка нажимная
- Управление (MСР; MX; XF) Нет
487350р.
- На складе
- Код товара: AGS08N-S3DH-5-000K
- Артикул: AGS08N-S3DH-5-000K
