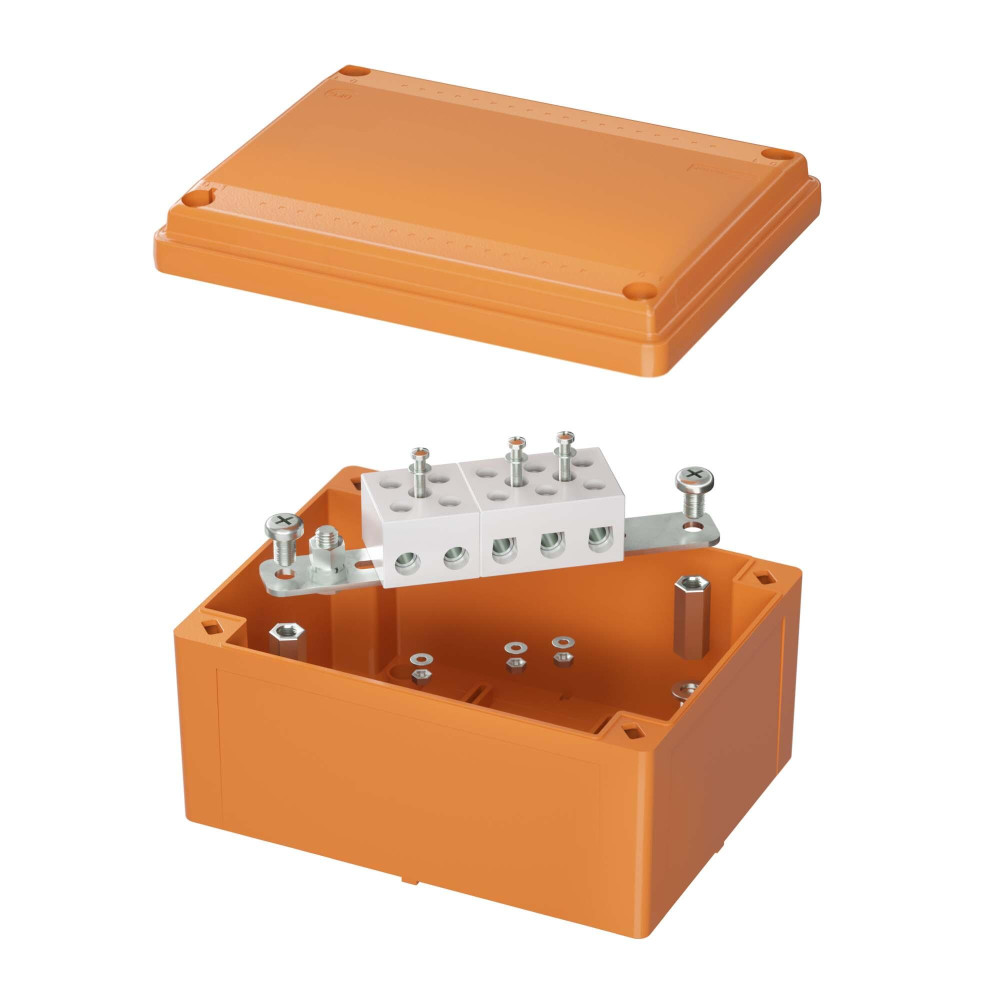

Коробка пластиковая FS с гладкими стенками и клеммниками, IP56, 150х110х70 мм, 5р, 450V, 30A, 16 мм2
FSB20516
Предназначение огнестойких ответвительных коробок – соединение и ответвление проводов и кабелей с сохранением работоспособности при пожаре. Коробки применяются в составе огнестойких кабельных линий и прошли испытания в соответствии с ГОСТ Р 53316 с продукцией различных кабельных заводов.
Материал – специальный термопласт, цвет – оранжевый, RAL2003. В комплект поставки коробок входят керамические клеммники, а также огнестойкие метизы (монтажная пластина, анкера, винты, шайбы, гайки).
Документация и файлы
Сертификат соответствия
- ТРМ 0025-2020 Кабельный завод «ЭМ-КАБЕЛЬ», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 03.09.2025
- ТРМ 0024-2020 Кабельный завод «ЭНТЭ», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 07.09.2025
- ТРМ 0030-2020 Кабельный завод «Конкорд», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 08.02.2026
- ТРМ 0028-2020 Кабельный завод «Технокабель-НН», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 17.03.2026
- ТРМ 0040-2021 Кабельный завод «TELDOR», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 16.12.2026
- ТРМ 0041-2021 Кабельный завод «Алюр», Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 28.12.2026
- ТРМ 0042-2021 Кабельный завод Ивановский кабельный завод, Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 29.12.2026
- Сертификат соответствия ТР ТС 004/2011 на огнестойкие коробки серии FS, до 15.05.2027
- ТУ 27.30.00-033-39793330-2017 Кабельный завод «Паритет», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 22.05.2025
- ТУ 3520-026-38229892-2022 Кабельный завод «Калужский кабельный завод», Сертификат соответствия ГОСТ Р 53316-2021на огнестойкие кабельные линии, до 23.08.2027
- ТРМ 0044-2022 Кабельный завод Людиновокабель, Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 15.09.2027
- ТРМ 0001-2017 Кабельный завод Эксперт-кабель, Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до16.04.2025
- ТРМ 001-2022 кабельный завод Марпосадкабель, Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 06.11.2027
- ТРМ 0047-2022 Кабельный завод «Электрокабель» Кольчугинский завод», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 24.11.2027
- ТРМ 0107/2022-015.52439745 Кабельный завод Спецресурс, Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 21.11.2027
- ТРМ 0046-2022 Кабельный завод «Рыбинскэлектрокабель», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 08.12.2027
- ТРМ 0045-2022 Кабельный завод «NED Пермь», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 29.12.2027
- ТРМ 0049-2022 Кабельный завод «Кабэкс», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 09.02.2028
- ТРМ 0048-2022 Кабельные заводы «Кирскабель», «Иркутсккабель», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 30.03.2026
- ТРМ 001-2022 Кабельный завод «Режевской кабельный завод», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 16.05.2028
- ТРМ PROMECO-DKC-LINE-2023 Кабельный завод «Промэко», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 19.06.2026
- ТРМ 0057-2023 Кабельный завод «ЭлПром», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 28.09.2028
- ТРМ 0058-2023 Кабельный завод «Уфимкабель», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 29.11.2028
- ТРМ 001-2023 Кабельный завод «Цветлит», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 28.01.2029
- ТУ 3500-024-53930360-2016 Кабельный завод «СПКБ Техно», Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 30.01.2029
- ТРМ 0059-2023 Кабельный завод «Угличкабель» Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 18.03.2029
- ТРМ 0060-2023 Кабельный завод «СегментЭнерго» Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 25.03.2029
- ТРМ 0056-2023 Кабельный завод «Завод Москабель» Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 28.03.2029
Сертификат пожарной безопасности
- ТРМ 001-2020 Кабельный завод «ВТК» (ТМ Reval), Сертификат соответствия ГОСТ Р 53316-2009 на огнестойкие кабельные линии, до 25.04.2026
- ТРМ 002-2024 Кабельный завод Марпосадкабель, Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 24.09.2029
- ТРМ 01-2024 Кабельный завод «СПК» (ТМ Ариадна) Сертификат соответствия ГОСТ Р 53316-2021 на огнестойкие кабельные линии, до 02.09.2029
Технические данные
- Ввод с тыльной стороны Да
- Взрывобезопасное исполнение Нет
- Время сохранения работоспособности 45 мин
- Глубина, мм 70
- Диаметр вводов 25 мм
- Длина, мм 150
- Для взрывоопасной зоны по газу (Ex) Нет (без)
- Для взрывоопасной зоны по пыли (Ex) Нет (без)
- Защитное покрытие поверхности Необработанная
- Код ОКПД 2 27.33.13.190
- Количество вводов 10 шт
- Количество полюсов 5p
- Крепление крышки Винтовое
- Макс. поперечное сечение проводника, мм² 16
- Материал Пластик,Термопласт
- Наличие кабельных вводов Нет
- Номин. напряжение изоляции Ui, В 450
- Оснащение/комплектация Монтажная пластина/плата
- Пломбируемый (-ая) Да
- Подходит для сборок (наборный) Да
- Рабочая температура, °C -25...60
- С экранированием Нет
- Сечение провода 0,5–16,0 кв. мм
- Сохранение работоспособности (целостность цепи) Нет (без)
- Способ монтажа Универсальный (-ая)
- Степень защиты IP56
- Степень защиты (IP) IP56
- Температура эксплуатации От -25 до +60
- Тип ввода в корпус Резьбовой (-ая)
- ТН ВЭД 8536901000
- Ток 30А
- Форма Прямоугольн.
- Цвет Оранжевый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина, мм 110
1940р.
- На складе
- Код товара: FSB20516
- Артикул: FSB20516
