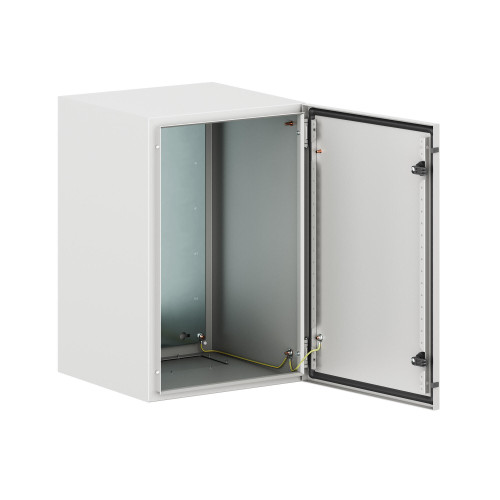

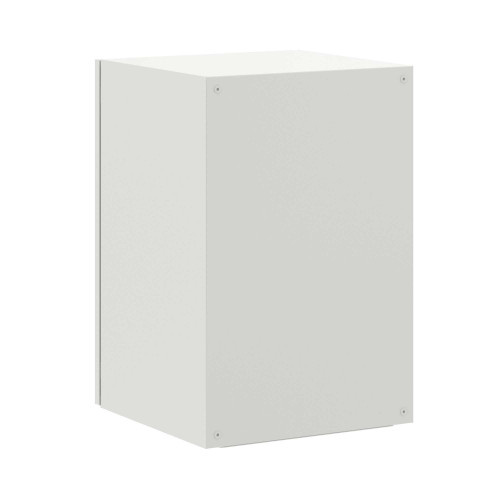

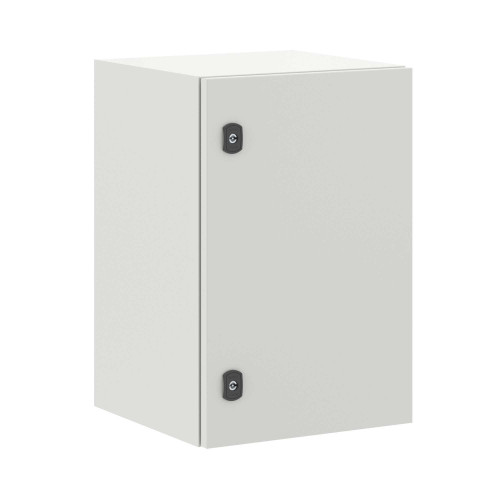

Корпус навесной STE с М/П ВxШxГ 600x400x400 мм, IP66
R5STE0644
Навесные корпуса серии STE предназначены для систем автоматизации и распределения электроэнергии. Корпус, дверь, фланец серии STE изготавливаются из листовой стали толщиной 1,5 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Монтажная плата изготовлена из оцинкованной стали толщиной 1,8 мм. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, дверь реверсивная, монтажная плата с двунаправленной разметкой, дверные рейки, поворотный замок 2 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления с проводами заземления. Габариты 600x400x400 (ШхВхГ) мм.
Документация и файлы
Отказное письмо
Сертификат пожарной безопасности
Сертификат соответствия
- Сертификат соответствия IP, IK, климатическое исполнение. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения M39. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Свидетельство о типовом одобрении российского речного регистра (РКО). Корпуса ST, STX, STE, STEX, STH, SDE, SDI
Сертификат о типовом одобрении
Чертежи (DWG)
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
- Каталог Renga корпусных решений "RAM block"
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Возможно настенное крепление Да
- Высота 600 мм
- Высота, мм 600
- Глубина 400 мм
- Глубина, мм 400
- Группа горючести Г1
- Группа механического исполнения М39
- Дверные рейки В комплекте поставки
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение корпуса Сплошная реверсивная дверь
- Кабельные фланцы В комплекте поставки
- Климатическое исполнение УХЛ1, ОМ2, ОМ3, У3
- Количество дверей 1
- Количество замков 2
- Количество кабельных фланцев 1 шт.
- Крепление на столбе Да
- Материал Сталь,Сталь, светло-серый, RAL7035
- Материал уплотнителя Вспененный полиуретан
- Монтажная плата В комплекте поставки
- Монтажная плата с регулировкой по глубине Да
- Номер цвета RAL 7035
- Отделка поверхности С порошковым покрытием
- Подходит для установки вне помещений (на откр. воздухе) Да
- С монтажной платой/панелью Да
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия STE
- Степень защиты IP66
- Степень защиты (IP) IP66
- Степень ударопрочности IK10
- Тип продукции Корпус навесной
- Толщина двери/крышки 1,5 мм
- Толщина каркаса 1,5 мм
- Толщина монтажной платы 1,8 мм
- Толщина фланца 1,5 мм
- Ударопрочность по стандарту EN 50102 IK10
- Цвет Серый
- Ширина 400 мм
- Ширина, мм 400
29090р.
- На складе
- Код товара: R5STE0644
- Артикул: R5STE0644
