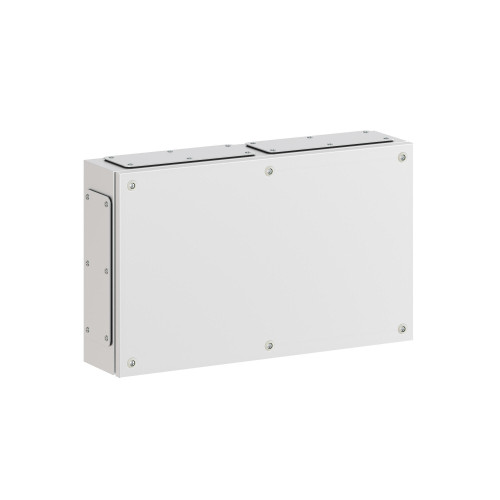

Корпус клеммный металлический SDE ВxШxГ 500x300x120 мм с фланцами, IP66
R5SDE5312F

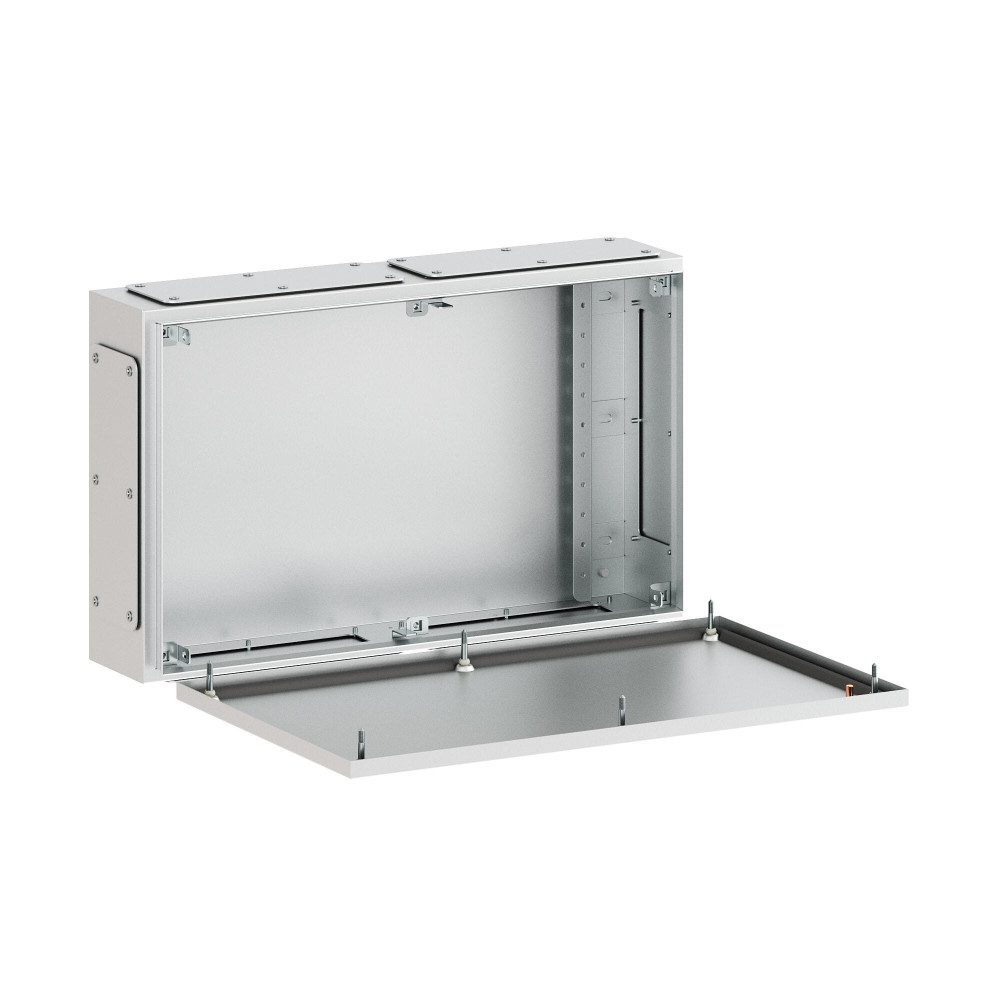

Клеммные корпуса SDE используются в качестве соединительных и разветвительных коробок, пультов управления, небольших корпусов автоматизации, а также для размещения различных индикаторных и контрольных устройств. Корпус, крышка и фланцы изготавливаются из стали толщиной 1,2 мм с атмосферостойким порошковым покрытием, цвет RAL7035. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ2, ОМ3, группа горючести Г1. Комплект поставки: корпус, крышка, 4 сплошных фланца для ввода кабеля, комплект заземления без проводов. Габариты 500x300x120 (ВхШхГ) мм.
Документация и файлы
Отказное письмо
Сертификат пожарной безопасности
Сертификат соответствия
- Сертификат соответствия IP, IK, климатическое исполнение. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения M39. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Свидетельство о типовом одобрении российского речного регистра (РКО). Корпуса ST, STX, STE, STEX, STH, SDE, SDI
Сертификат о типовом одобрении
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
- Каталог Renga корпусных решений "RAM block"
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Возможность расширения Нет
- Высота 500 мм
- Высота, мм 500
- Глубина 120 мм
- Глубина установочная (встраив.), мм 120
- Глубина, мм 120
- Группа горючести Г1
- Группа механического исполнения М39
- Дверные рейки Без дверных реек
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение корпуса Крышка на винтах
- Кабельные фланцы В комплекте поставки
- Климатическое исполнение УХЛ1, ОМ2, ОМ3, У3
- Код ОКПД 2 27.12.40.000
- Количество кабельных фланцев 4 шт.
- Материал Сталь, светло-серый, RAL7035
- Материал корпуса Сталь
- Материал уплотнителя Вспененный полиуретан
- Монтажная плата Опционально
- Номер цвета RAL 7035
- С монтажной платой/панелью Нет
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия SDE
- Способ монтажа Открытой установки
- Степень защиты IP66
- Степень защиты (IP) IP66
- Степень ударопрочности IK10
- Тип крышки Нет (без)
- Тип продукции Корпус клеммный
- ТН ВЭД 9403208009
- Толщина двери/крышки 1,2 мм
- Толщина каркаса 1,2 мм
- Толщина фланца 1,2 мм
- Ширина 300 мм
- Ширина, мм 300
12100р.
- На складе
- Код товара: R5SDE5312F
- Артикул: R5SDE5312F
