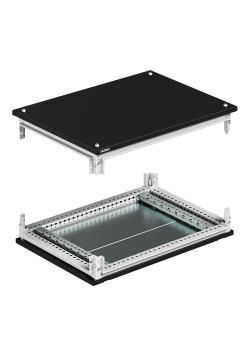

Крыша и основание RAL9005 с направляющими для корпусов CQE N, ШхГ 300х1200 мм, комплект RAM block
R5NKTB312
Комплект "Крыша и основание" используется для сборки корпуса. В комплект входят основание, крыша, комплект донных пластин, направляющие для монтажной платы, ручка с двойной бородкой 3 мм и монтажные аксессуары. Материал основания и крыши — сталь толщиной 1,5 мм с порошковым покрытием RAL 9005. Материал профиля — оцинкованная сталь толщиной 1,5 мм с порошковым покрытием RAL 7035. Комплект способен выдержиывать статическую нагрузку 2000 кг. Размер ШхГ: 300х1200 мм.
Документация и файлы
Типовое одобрение
Отказное письмо
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. Корпуса CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Чертежи (DWG)
3D-модели (STEP)
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Высота 230 мм
- Глубина 1200 мм
- Глубина, мм 1200
- Группа горючести Г1
- Группа механического исполнения М40; М06
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение Сварной конструктив
- Класс покрытия ГОСТ 9.032 IV
- Климатическое исполнение УХЛ1, ОМ2, ОМ3
- Код ОКПД 2 27.12.40.000
- Материал Сталь,Сталь, черный, RAL9005
- Монтаж в шкаф высотой Любой
- Монтаж в шкаф глубиной 1200 мм
- Монтаж в шкаф шириной 300 мм
- Номер цвета RAL 9005
- Отделка поверхности С порошковым покрытием
- Подходит в качестве/для верхней крышки Да
- Подходит в качестве/для нижнего основания Да
- С вентиляцией Нет
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия RAM block
- Степень защиты IP55 или IP65
- Степень ударопрочности IK10
- Тип продукции Комплект крыша-основание
- ТН ВЭД 9403990001
- Толщина стали 1,5 мм
- Установочная глубина для монтажа в шкафу, мм 1200
- Установочная ширина для монтажа в шкафу, мм 300
- Цвет Черный
- Ширина 300 мм
- Ширина, мм 300
28990р.
- На складе
- Код товара: R5NKTB312
- Артикул: R5NKTB312
