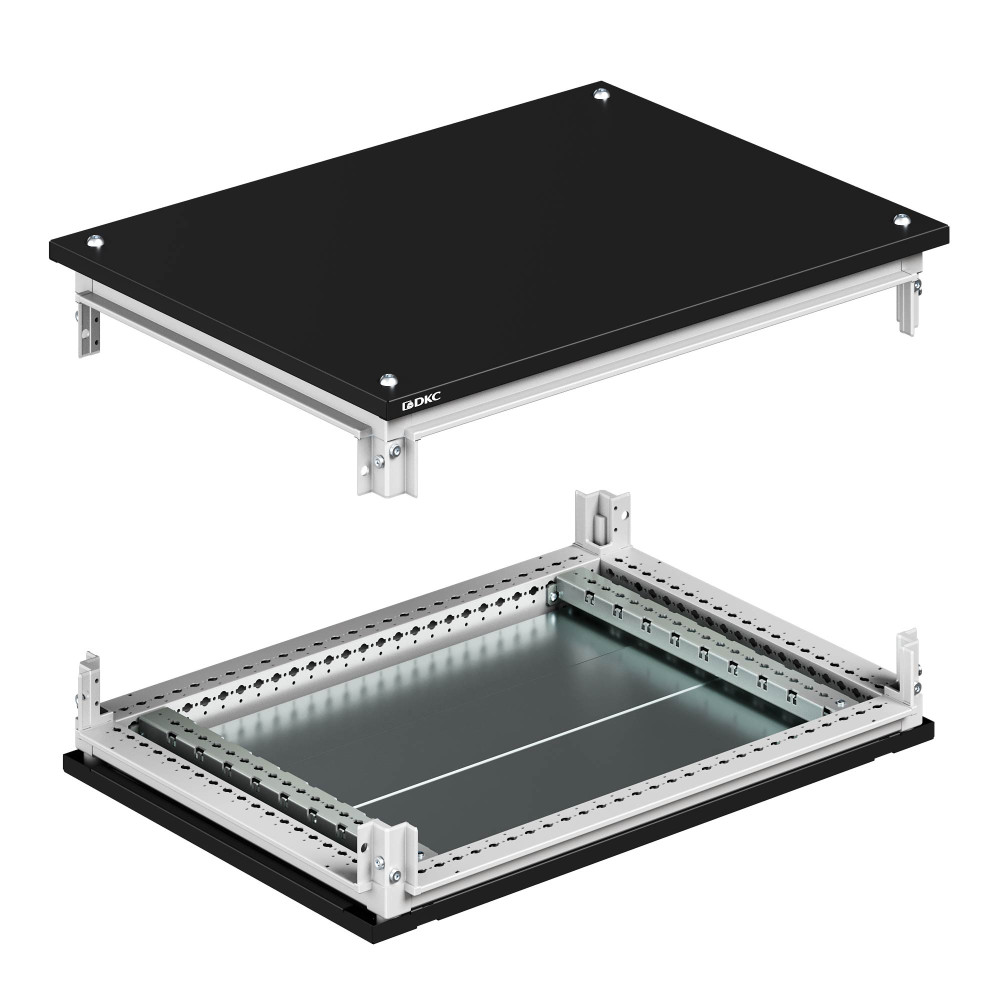

Крыша и основание RAL9005 с направляющими для корпусов CQE N, ШхГ 1000х1200 мм, комплект RAM block
R5NKTB1012
Комплект "Крыша и основание" используется для сборки корпуса. В комплект входят основание, крыша, комплект донных пластин, направляющие для монтажной платы, ручка с двойной бородкой 3 мм и монтажные аксессуары. Материал основания и крыши — сталь толщиной 1,5 мм с порошковым покрытием RAL 9005. Материал профиля — оцинкованная сталь толщиной 1,5 мм с порошковым покрытием RAL 7035. Комплект способен выдержиывать статическую нагрузку 2000 кг. Размер ШхГ: 1000х1200 мм.
Документация и файлы
Типовое одобрение
Отказное письмо
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. Корпуса CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Чертежи (DWG)
3D-модели (STEP)
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Высота 230 мм
- Глубина 1200 мм
- Глубина, мм 1200
- Группа горючести Г1
- Группа механического исполнения М40; М06
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение Сварной конструктив
- Класс покрытия ГОСТ 9.032 IV
- Климатическое исполнение УХЛ1, ОМ2, ОМ3
- Код ОКПД 2 27.12.40.000
- Материал Сталь,Сталь, черный, RAL9005
- Монтаж в шкаф высотой Любой
- Монтаж в шкаф глубиной 1200 мм
- Монтаж в шкаф шириной 1000 мм
- Номер цвета RAL 9005
- Отделка поверхности С порошковым покрытием
- Подходит в качестве/для верхней крышки Да
- Подходит в качестве/для нижнего основания Да
- С вентиляцией Нет
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия RAM block
- Степень защиты IP55 или IP65
- Степень ударопрочности IK10
- Тип продукции Комплект крыша-основание
- ТН ВЭД 9403990001
- Толщина стали 1,5 мм
- Установочная глубина для монтажа в шкафу, мм 1200
- Установочная ширина для монтажа в шкафу, мм 1000
- Цвет Черный
- Ширина 1000 мм
- Ширина, мм 1000
37370р.
- На складе
- Код товара: R5NKTB1012
- Артикул: R5NKTB1012
Отзывы (0)
Рекомендуемые товары

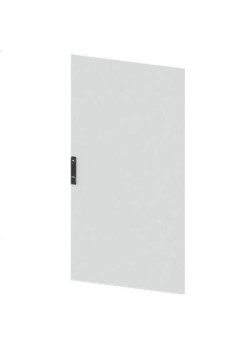

На складе Дверь сплошная для корпусов CQE, ВхШ 1400х600 мм (замена на R5NCPE1460) RAM block
Цена
15720р.
На складе Навесной кондиционер уличного исполнения 6000 Вт, 400 В, 3 ф, 1400x550x397 мм
Цена
644280р.

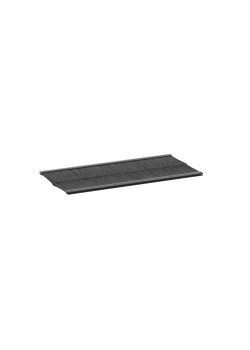

На складе Щеточный ввод для оснований корпусов CQE N, Ш/Г=600 мм, упаковка - 2 шт. RAM block
