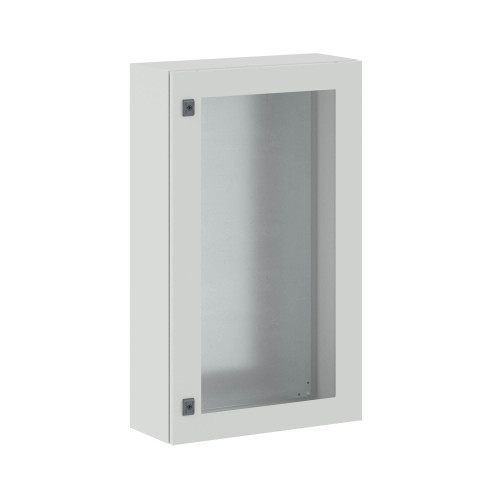

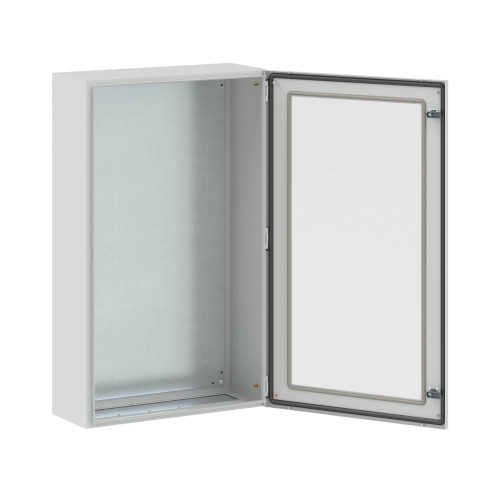

Корпус навесной CE c М/П с прозрачной дверью ВхШхГ 1000x600x250 мм (замена на код R5STEX1069)
R5CEX1069
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Сборные металлические шкафы СE предназначены для защиты от внешнего воздействия оборудования в системах автоматизации и распределения электроэнергии. Корпуса CE имеют всего 4 сварных шва, что повышает прочность конструкции. Корпуса изготавливаются из листовой стали толщиной 1,5 мм с порошковой полиэфирной окраской. Полиуретановый уплотнитель улучшает герметизацию (максимальная степень пыле- и влагозащиты - IP 65 - IP 66).
В комплект поставки корпусов входят: фланец, монтажные аксессуары, монтажная плата. По умолчанию шкафы укомплектованы стандартным замком с личинкой под ключ с двойной бородкой, однако замок при необходимости может быть заменен. Сборные металлические шкафы CE соответствуют российским стандартам, они могут устанавливаться в сейсмоопасных зонах и имеют необходимые сертификаты. Корпуса с прозрачной дверью чаще всего используются в системах мониторинга, защиты и автоматизации. Уровень ударопрочности корпусов - IK 10. Закаленное стекло устойчиво к повреждениям.
Габариты навесного шкафа: 1000х600х250 мм.
Документация и файлы
Отказное письмо
Сертификат пожарной безопасности
Сертификат соответствия
- Сертификат соответствия IP, IK, климатическое исполнение. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения M39. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Свидетельство о типовом одобрении российского речного регистра (РКО). Корпуса ST, STX, STE, STEX, STH, SDE, SDI
Сертификат о типовом одобрении
Чертежи (DWG)
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Технические данные
- EMC-исполнение (электромагнитная совместимость) Да
- Высота, мм 1000
- Глубина, мм 250
- Исполнения корпусов Со стеклянной дверью
- Количество дверей 1
- Количество замков 1
- Материал Сталь,Окрашенная сталь
- Монтажная плата с регулировкой по глубине Да
- Номер цвета RAL 7035
- Отделка поверхности С порошковым покрытием
- Подходит для метрического монтажа Да
- Подходит для сборок (наборный) Да
- Подходит для установки вне помещений (на откр. воздухе) Да
- С вентиляционным окном Да
- С задней дверью Да
- С монтажной платой/панелью Да
- Со смотровой дверью Да
- Степень защиты (IP) IP66
- Тип корпусов Навесной
- Тип продукции Корпус
- Цвет Серый
- Ширина, мм 600
46420р.
- На складе
- Код товара: R5CEX1069
- Артикул: R5CEX1069
