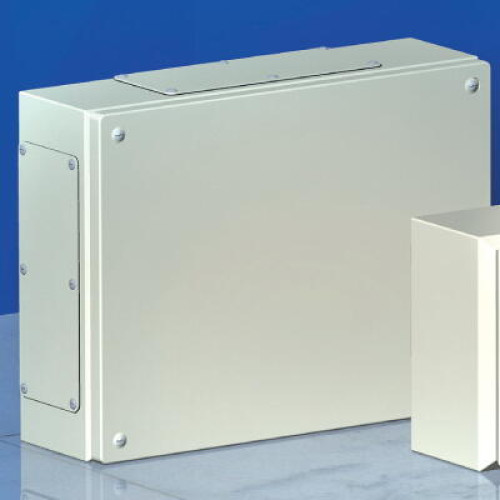

Сварной металлический корпус CDE, 400 x 400 x 120 мм (замена на код R5SDE4412)
R5CDE44120
Навесные клеммные боксы CDE используются для разветвления и соединения кабелей и проводов (силовых и контрольных). Боксы выпускаются в 42 вариантах исполнения – с фланцами или без них, с фиксацией крышки винтами или с креплением на петлях. Материал – высококачественная листовая сталь с порошковым покрытием полиэфирной краской.
В комплекте с корпусами поставляются все необходимые аксессуары: замки, крышки, фланцы, монтажные элементы. На задней крышке корпуса предустановлены специальные рейки – они используются для фиксации монтажной платы или DIN-рейки. На крышке расположен заземляющий вывод, а литой полиуретановый уплотнитель на ее внутренней стороне обеспечивает степень пыле- и влагозащиты корпуса до IP 66. Ударопрочность бокса – IK 10.
Имеющиеся сертификаты позволяют использовать корпуса CDE в сейсмоопасных зонах и на морских судах.
Сварной металлический корпус без фланца имеет следующие габариты: ширина - 400 мм, высота - 400 мм, глубина - 120 мм.
Документация и файлы
Отказное письмо
Сертификат пожарной безопасности
Сертификат соответствия
- Сертификат соответствия IP, IK, климатическое исполнение. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения M39. Корпуса ST, STX, STE, STEX, STH, SDE, SDI
- Свидетельство о типовом одобрении российского речного регистра (РКО). Корпуса ST, STX, STE, STEX, STH, SDE, SDI
Сертификат о типовом одобрении
Чертежи и 3D-модели
- Навесные склемные боксы серии СDЕ (динамические блоки)
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Технические данные
- EMC-исполнение (электромагнитная совместимость) Да
- Высота, мм 400
- Глубина, мм 120
- Исполнения корпусов Со сплошной дверью
- Количество дверей 1
- Количество замков 1
- Материал Сталь,Окрашенная сталь
- Монтажная плата с регулировкой по глубине Да
- Номер цвета RAL 7035
- Отделка поверхности С порошковым покрытием
- Подходит для метрического монтажа Да
- Подходит для сборок (наборный) Да
- Подходит для установки вне помещений (на откр. воздухе) Да
- С вентиляционным окном Да
- С задней дверью Да
- С монтажной платой/панелью Да
- Со смотровой дверью Да
- Степень защиты (IP) IP66
- Тип корпусов Навесной
- Тип продукции Клеммный бокс
- Цвет Серый
- Ширина, мм 400
6770р.
- На складе
- Код товара: R5CDE44120
- Артикул: R5CDE44120
