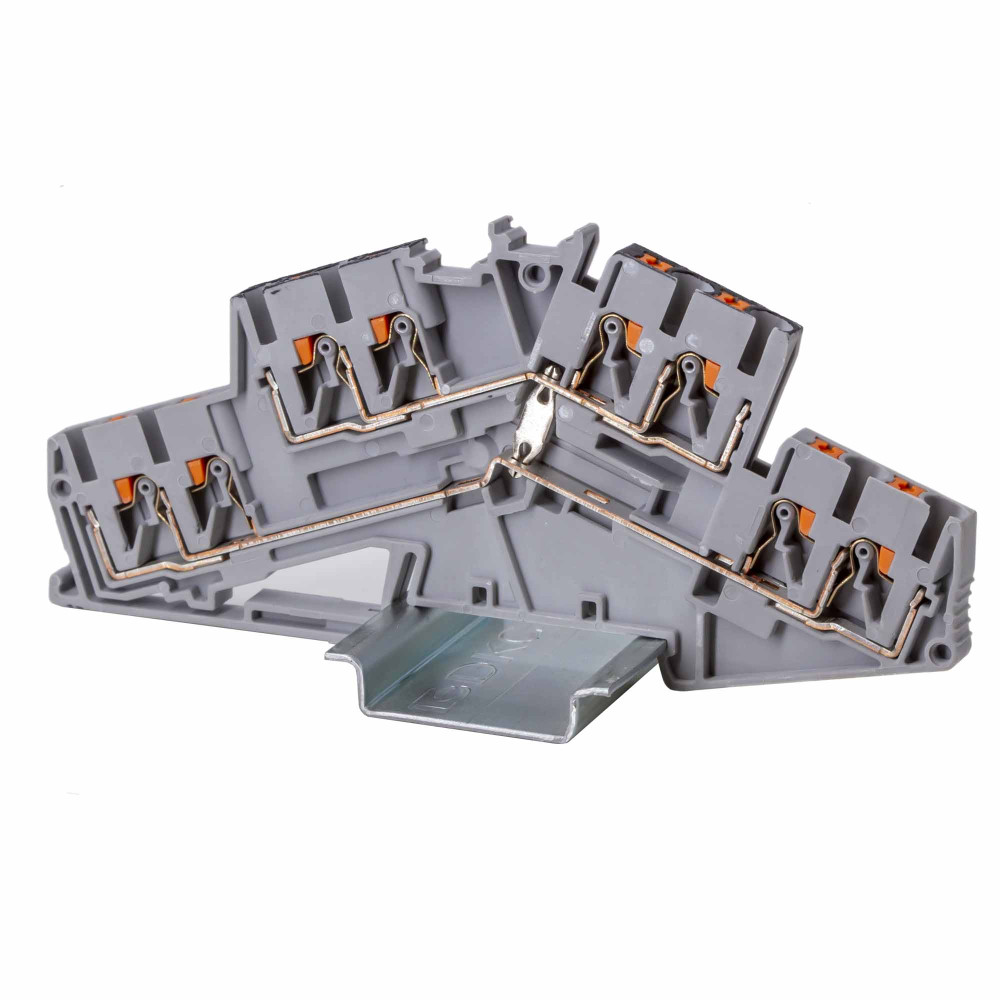

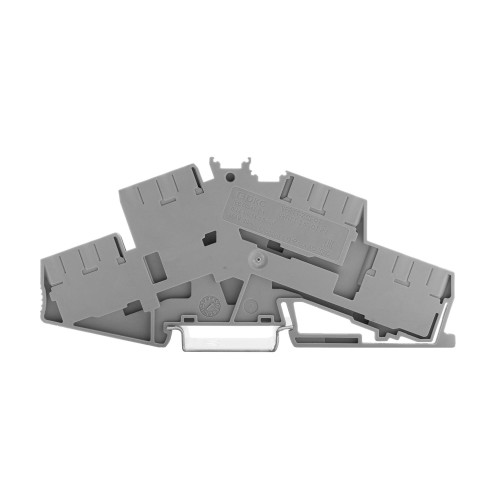

Клемма двухуровневая, зажим push-in, 8 точек подключения, уровни соединены перемычкой, 2.5 кв.мм, серая
VPRTT-2.5S-QT-PV
Двухуровневая проходная клемма с push-in зажимом предназначена для быстрого и надежного подключения проводников без инструмента. Имеет восемь точек подключения и по одному каналу для вставных перемычек на каждом уровне. Уровни соединены встроенной перемычкой, что обеспечивает удобство коммутации и экономию места. Номинальное сечение — 2,5 мм². Габариты (В×Ш×Г) — 54,8×115,2×5,2 мм, цвет — серый.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 54.8
- Два проводника одинакового сечения в двойном наконечнике 0,5 мм2
- Длина снятия изоляции 8−10 мм
- Длина, мм 115.2
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 4
- Количество полюсов 8
- Количество точек подключения 8
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 4 мм2
- Максимальный ток 24 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номин. напряжение, В 800
- Номин. ток In, А 24
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 2,5 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...2.5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...2.5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...2.5
- Поперечное сечение жилы, мм² 2.5
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки 0,6 × 3,5
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 5,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 5.2
410р.
- На складе
- Код товара: VPRTT-2.5S-QT-PV
- Артикул: VPRTT-2.5S-QT-PV
