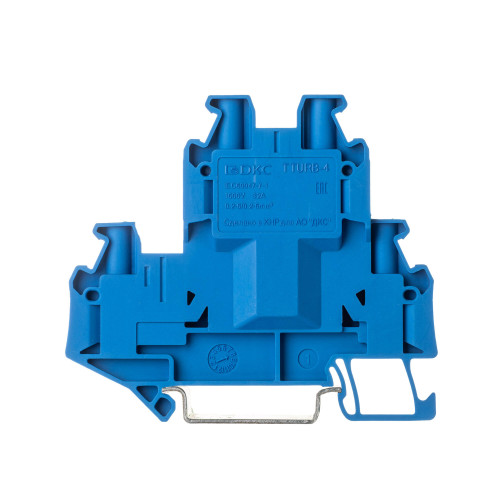

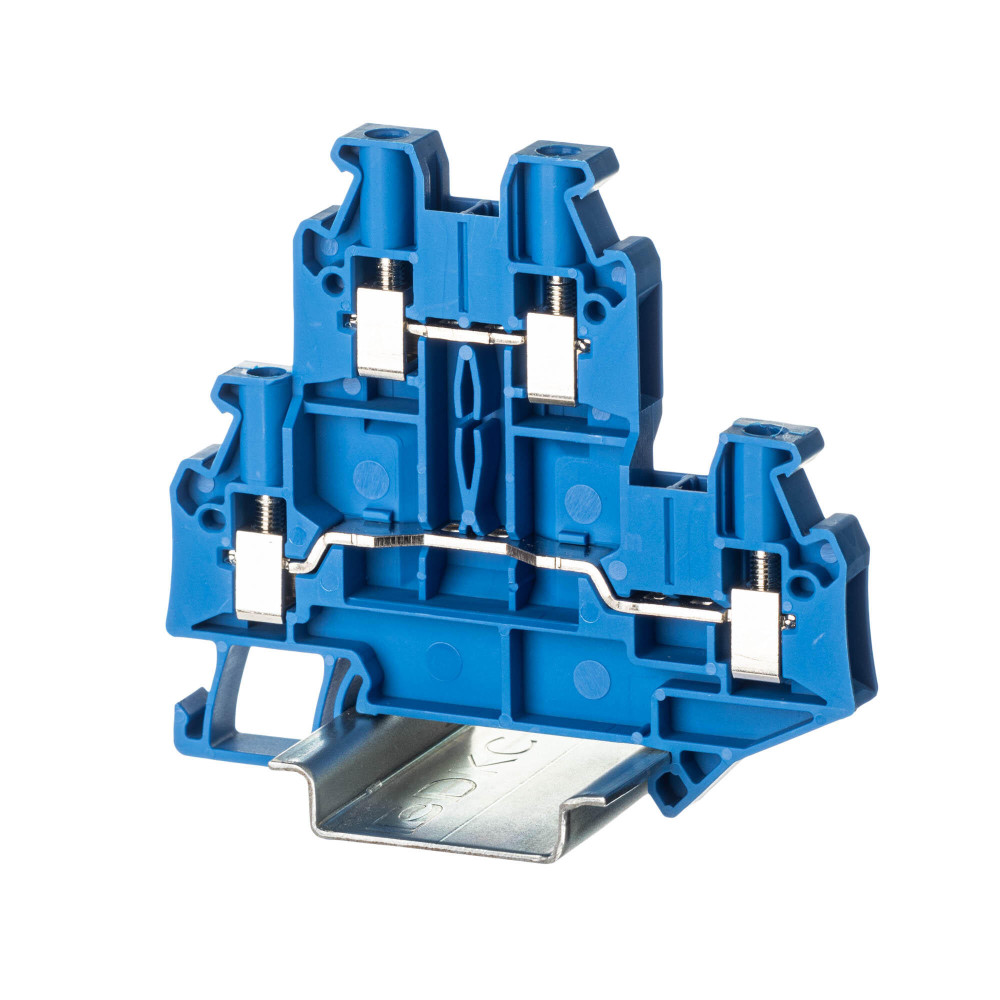

Клемма двухуровневая, винтовой зажим, 4 точки подключения, 4 кв.мм, синяя
TTURB-4-BU
Клемма двухуровневая с винтовым зажимом предназначена для соединения четырех проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Синий цвет, 4 точки подключения, 4 мм². 2 канала для вставных перемычек на каждом уровне. Габариты (В×Ш×Г) 66×73,5×6,2 мм.
Документация и файлы
Декларация о соответствии
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 66
- Два проводника одинакового сечения 0,14−1,5 мм²
- Длина снятия изоляции 9 мм
- Длина, мм 73.5
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество полюсов 4
- Количество точек подключения 4
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 6 мм²
- Максимальный ток 36 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 0,6−0,8 N∙m
- Номин. напряжение, В 500
- Номин. ток In, А 32
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 4 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.25...4
- Поперечное сечение жилы, мм² 4
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер винта M3
- Размер отвертки 0,6 × 3,5
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Синий
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 6,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 6.2
300р.
- На складе
- Код товара: TTURB-4-BU
- Артикул: TTURB-4-BU
