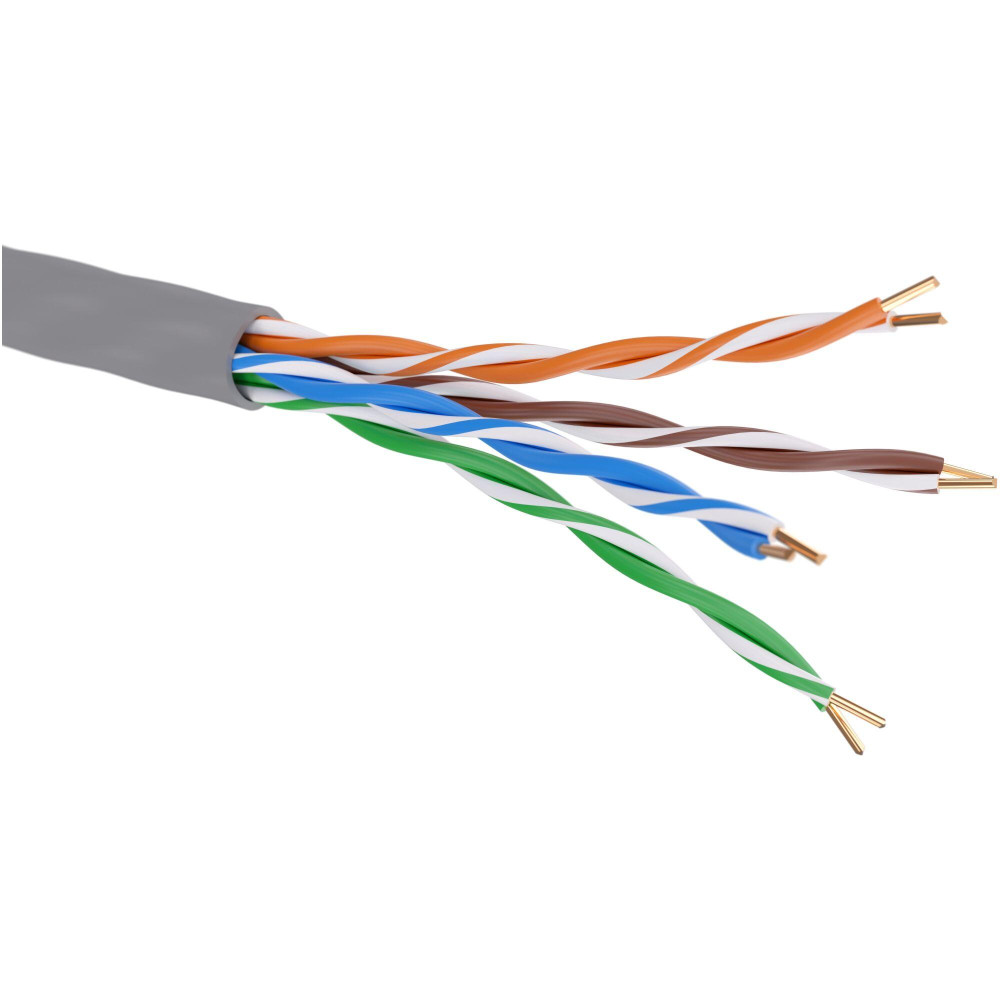

Кабель витая пара кат. 5E неэкранированный U/UTP, 4 пары, нг(А)-LS, цвет внешней оболочки серый, коробка 305 м

RN5EUUK02GY

Описание
Характеристики

Неэкранированные кабели c конструкцией U/UTP категории 5e в исполнении нг(А)-LS не распространяют горение при групповой прокладке при испытании по ГОСТ IEC 60332-3-22 с объемом горючей массы неметаллических элементов конструкции 7,0 л/м (класс А). Снижение светопропускания в режиме горения и тления не превышает 50% при испытании по ГОСТ IEC 61034-2. Коррозионная активность газов, которые выделяются при активном горении материалов, соответствует показателю ПКА 2 при испытаниях по ГОСТ IEC 60754-1, ГОСТ IEC 60754-2. В качестве оболочки кабелей нг(А)-LS применяются специальные низкотоксичные ПВХ-пластикаты. По результатам испытаний согласно ГОСТ 12.1.044, эквивалентный показатель токсичности более 40 г/м3. Класс пожарной опасности П1б.8.2.2.2

Документация и файлы

Декларация о соответствии

СКС_ТР ЕАЭС 037_Кабель витая пара LS, HF, PVC_KP

Сертификат соответствия

Чертежи и 3D-модели

Технические данные

NVP показатель (cкорость распростр. сигнала в кабеле), % 68
Волновое сопротивление, Ом 100
Диаметр проводника в изоляции 0,92 мм
Диаметр проводника, мм 0.51
Диэлектрический крестообразный сепаратор Нет
Допустимая температура при монтаже, °C -10...60
Допустимая температура при эксплуат. (без движения), °C -20...60
Защитная оболочка Нет
Испытательное напряжение постоянного тока, кВ/1 мин 1
Категория (Cat) 5E
Категория системы CAT 5e
Класс проводника Класс 1 (однопроволочная жила)
Код ОКПД 2 27.32.13.150
Количество жил 8
Количество элементов скрутки 4
Конструкция кабеля U/UTP
Конструкция проводника Однопроволочная (Solid)
Марка кабеля/провода U/UTP (UTP)
Маркировка жил Цвет
Материал внешн. оболочки Полиолефин
Материал изоляции жилы Полиолефин
Материал проводника Медь,Медь
Наруж. диаметр (прибл.), мм 5.3
Не распространяет горение при воздействии пламени (нг) В соотв. с ГОСТ Р МЭК 60332-3-22
Номин. сечение проводника, мм² 0.203
Номинальное напряжение перем/постоян, В 48/72
Область применения Для групповой прокладки внутри помещений
Объем горючей загрузки, л/м 0.0122
Поверхность проводника Без покрытия (голый)
Приложения 10BASE-T, 100BASE-T, 1000BASE-T, PoE, PoE+ (802.3 af, 802.3 at)
Прокладка в земле Нет
Радиус изгиба ≥ 10 Ø
Размер AWG (амер. система маркир. толщины проводов) 24
С низким дымовыделением - LS (согл. BS EN 61034-2) Да
Сопротивление изоляции жил, Ом (20° С) 5000·км
Стандарты ISO 11801-1, IEC 61156-5, IEC 61156-9, TIA/EIA-568.2-D, EN 50173, ГОСТ Р 53245, ГОСТ Р 53246
Тип исполнения по ГОСТ 31565-2012 нг(А)-LS
Тип продукции Кабель медный
Тип системы Неэкранированная
ТН ВЭД 8544492000
Устойчивость к УФ-излучению Нет
Цвет Серый
Цвет внешн. оболочки Серый
Экран поверх скрутки Нет (без)
Экран поверх элемента скрутки Нет (без)
Электрическое сопротивление жилы (при 20 °С), Ом не более: 9,0 ·100м
Элемент скрутки Парный
