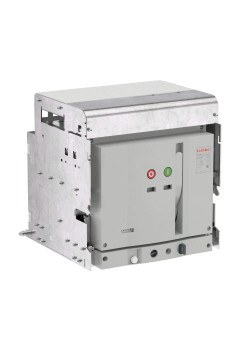

Воздушный автоматический выключатель YON AGS25H 3Р 2500 А 85 кА, типоразмер M, расцепитель 3H, выкатной, управление 220 В AC, горизонтальное подключение
AGS25H-M3DH-6-222K
Воздушный автоматический выключатель серии «YON макс» (YON max) AGS предназначен для эксплуатации в сетях низкого напряжения до 415 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 2500 А, отключающая способность 85 kA, 3-х полюсный, выкатное исполнение, расцепитель 3H, управление 220В AC
Документация и файлы
Сертификат соответствия
Декларация о соответствии
Чертежи и 3D-модели
3D-модели (STEP)
Технические данные
- Варианты подключения Горизонтальное
- Вид подключения главной электрич. цепи Задняя сторона
- Возможность установки индикатора отключения Да
- Встроенная защита от замыканий на землю Да
- Диапазон краткосрочной задержки расцепителя короткого замыкания, 3750...37500
- Диапазон регулировки без задержки срабатывания расцепителя корот 2500...75000
- Диапазон установки расцепителя перегрузки, А 1000...2500
- Исполнение по способу установки Выкатное исполнение
- Количество вспомогат. переключающих контактов 6
- Количество полюсов 3,3
- Конструкция прибора Выдвижное/выкатное устройство
- Монтаж на DIN-рейку (-типа) опционально Нет
- Моторный привод встроенный Да
- Моторный привод опционально Да
- Номин. напряжение, В 380...415
- Номин. отключающая способность Icu при 400 В, 50 Гц, кА 85
- Номин. продолжительный ток Iu, А 2500
- Номинальный ток In 2500А
- Подходит для монтажа на DIN-рейку (-типа) Нет
- Предельная коммутационная способность переменного тока Icu (кА): 85kA
- С расцепителем минимального напряжения Нет
- Степень защиты (IP) IP20
- Тип изделия/компонента Выключатель автоматический воздушный
- Тип подключения силовой электрич. цепи Подключение на шину
- Тип расцепителя LSIG + RS485
- Тип элемента управления Кнопка нажимная
- Управление (MСР; MX; XF) 220 В AC
693430р.
- На складе
- Код товара: AGS25H-M3DH-6-222K
- Артикул: AGS25H-M3DH-6-222K
