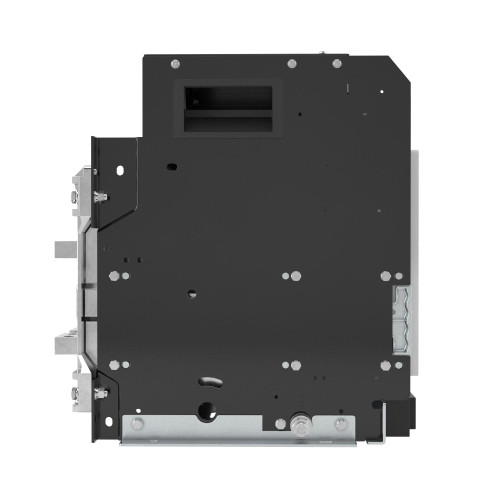

Воздушный автоматический выключатель YON AGS20S 3Р 2000 А 80 кА, типоразмер N, расцепитель 3M, выкатной, горизонтальное подключение
AGS20S-N3DH-5-000K
Воздушный автоматический выключатель серии «YON макс» (YON max) AGS предназначен для эксплуатации в сетях низкого напряжения до 415 В. Применяется для рабочих включений и отключений, а также для защит от перегрузок, короткого замыкания и замыкания на землю. Номинальный ток 2000 А, отключающая способность 80 kA, 3-х полюсный, выкатное исполнение, расцепитель 3M, управление ручное
Документация и файлы
Сертификат соответствия
Декларация о соответствии
Чертежи и 3D-модели
3D-модели (STEP)
Технические данные
- Варианты подключения Горизонтальное
- Вид подключения главной электрич. цепи Задняя сторона
- Возможность установки индикатора отключения Да
- Встроенная защита от замыканий на землю Да
- Диапазон краткосрочной задержки расцепителя короткого замыкания, 3000...30000
- Диапазон регулировки без задержки срабатывания расцепителя корот 2000...50000
- Диапазон установки расцепителя перегрузки, А 800...2000
- Исполнение по способу установки Выкатное исполнение
- Количество вспомогат. переключающих контактов 4
- Количество полюсов 3,3
- Конструкция прибора Выдвижное/выкатное устройство
- Монтаж на DIN-рейку (-типа) опционально Нет
- Моторный привод встроенный Нет
- Моторный привод опционально Нет
- Номин. напряжение, В 380...415
- Номин. отключающая способность Icu при 400 В, 50 Гц, кА 80
- Номин. продолжительный ток Iu, А 2000
- Номинальный ток In 2000А
- Подходит для монтажа на DIN-рейку (-типа) Нет
- Предельная коммутационная способность переменного тока Icu (кА): 80kA
- С расцепителем минимального напряжения Нет
- Степень защиты (IP) IP20
- Тип изделия/компонента Выключатель автоматический воздушный
- Тип подключения силовой электрич. цепи Подключение на шину
- Тип расцепителя LSIG
- Тип элемента управления Кнопка нажимная
- Управление (MСР; MX; XF) Нет
560100р.
- На складе
- Код товара: AGS20S-N3DH-5-000K
- Артикул: AGS20S-N3DH-5-000K
