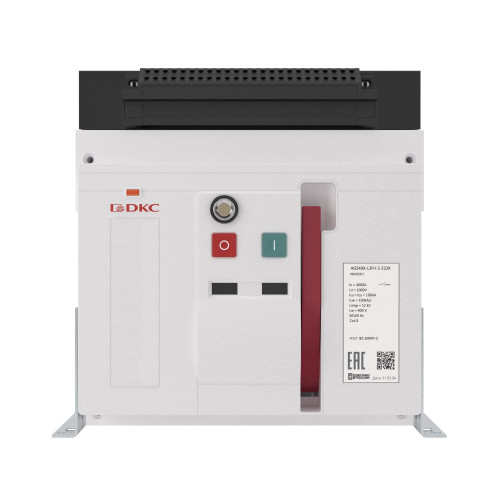

Выключатель нагрузки YON AGS20H-M3FH-0-222K, 85 кА, типоразмер M, фиксированый, управление 220 В AC, горизонтальное подключение

AGS20H-M3FH-0-222K

Описание
Характеристики

Воздушный выключатель нагрузки AGS20H-M3FH-0-222K в стационарном исполнении предназначен для надежной коммутации сетей и обеспечения видимого разрыва цепи. Трехполюсная конструкция аппарата гарантирует изоляцию всех фаз при проведении ремонтных работ на промышленных и гражданских объектах. Горизонтальное подключение шин удобно при монтаже в стандартные низковольтные комплектные устройства. Конструкция включает встроенный привод для дистанционного управления и независимый расцепитель для аварийного отключения по внешнему сигналу. Модель входит в состав комплексных решений РАМ Пауэр (RAM power), РАМ мсс (RAM mcc).

Документация и файлы

Сертификат соответствия

СС ТР ТС Воздушные автоматические выключатели YON max AGS

Декларация о соответствии

ДС ТР ЕАЭС Воздушные автоматические выключатели YON max AGS

Чертежи и 3D-модели

Технические данные

Варианты подключения Горизонтальное
Гарантия 5 лет
Двигательный привод Установлен
Диапазон установки расцепителя перегрузки, А 800...2000
Исполнение по способу установки Стационарное исполнение
Код ОКПД 2 27.12.22.000
Количество вспомогат. нормально замкнутых (НЗ) контактов 6
Количество вспомогат. нормально разомкнутых (НО) контактов 6
Количество полюсов 3,3
Конструкция прибора Встраив. устройство фиксированной установки (стационарный)
Независимый расцепитель Установлен
Номин. напряжение, В 380...415
Номин. отключающая способность Icu при 400 В, 50 Гц, кА 85
Номин. продолжительный ток Iu, А 2000
Номинальный ток In 2000 A
Подходит для монтажа на DIN-рейку (-типа) Нет
Предельная коммутационная способность переменного тока Icu (кА) 85kA
С расцепителем минимального напряжения Нет
Серия YON max
Степень защиты (IP) IP20
Тип изделия/компонента Выключатель автоматический воздушный,Выключатель нагрузки
Тип подключения силовой электрич. цепи Подключение на шину
Тип расцепителя Микропроцессорный расцепитель отсутствует
Тип элемента управления Кнопка нажимная
ТН ВЭД 8536209007
