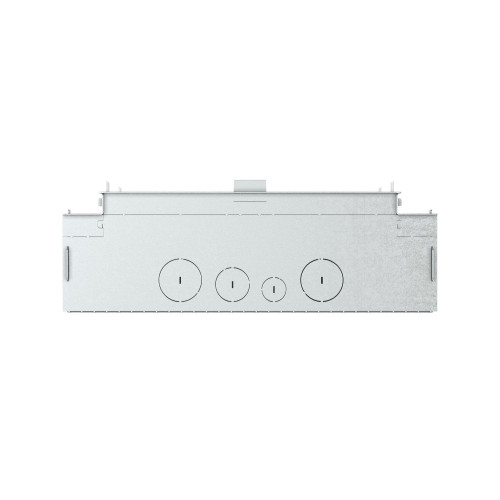

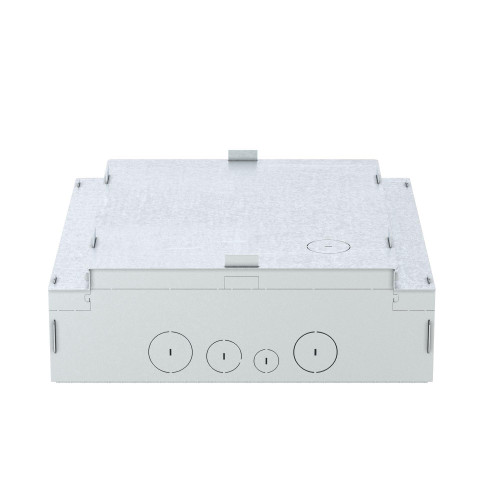

Монтажное основание (опалубка) для установки в стяжку пола лючка 88324

88524

Описание
Характеристики

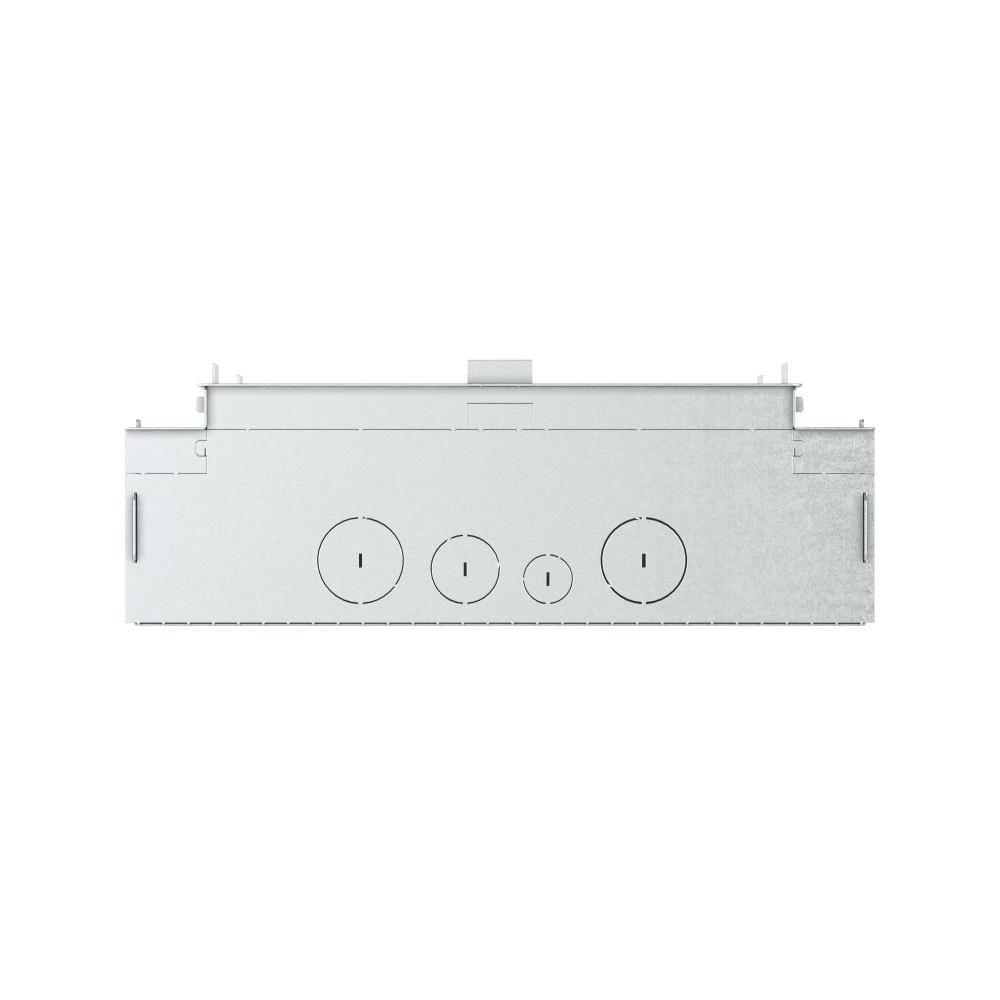

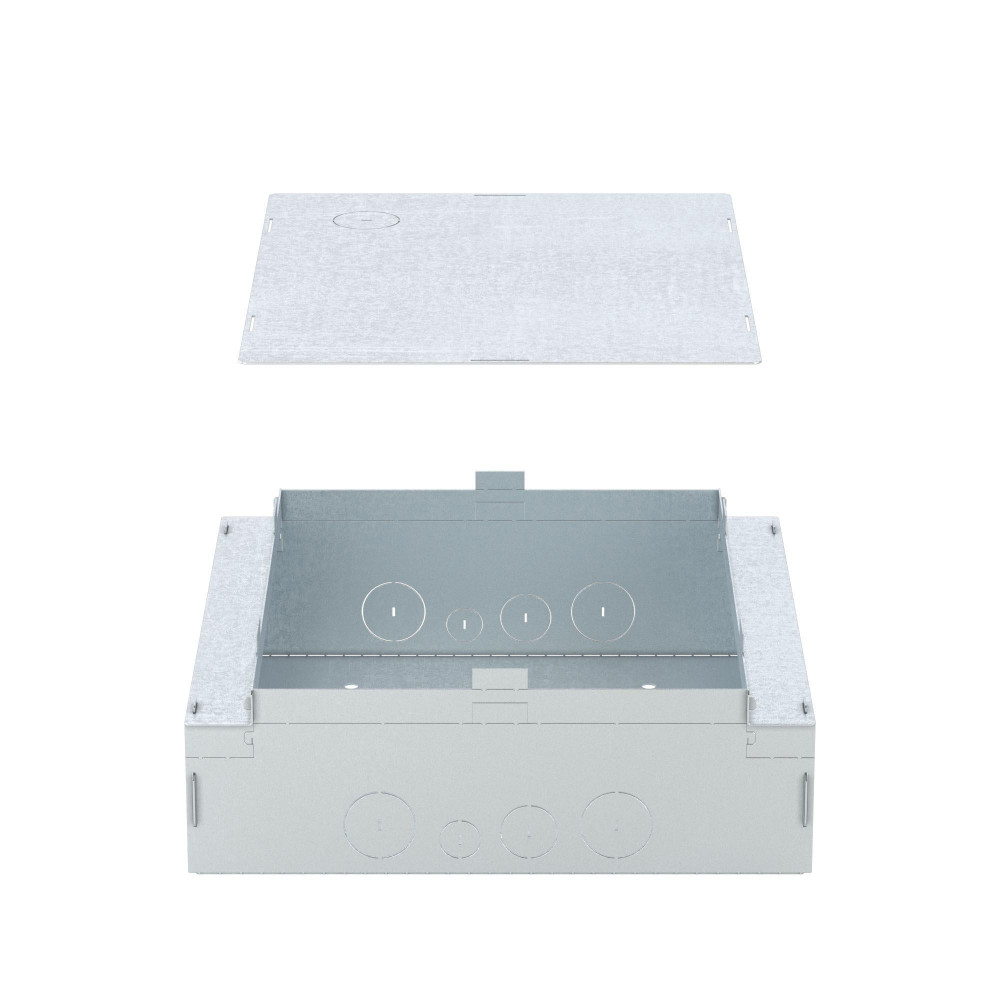

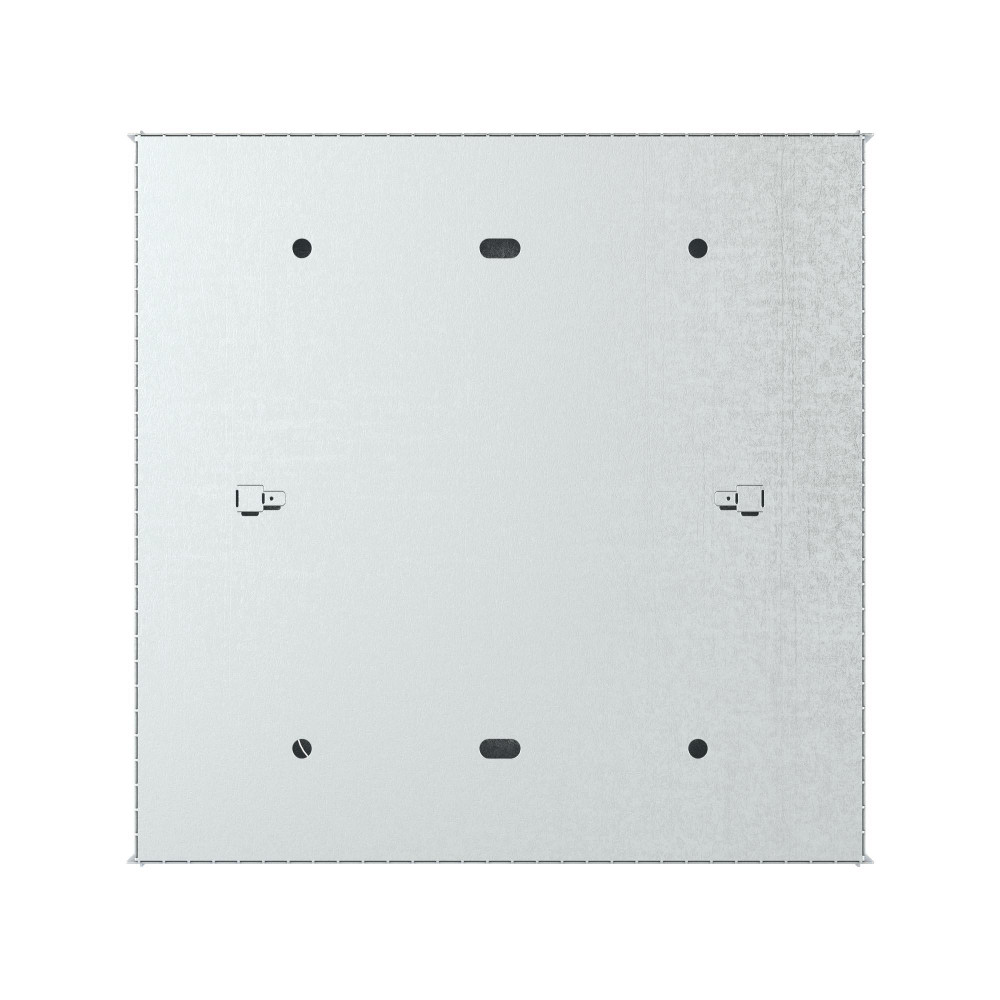

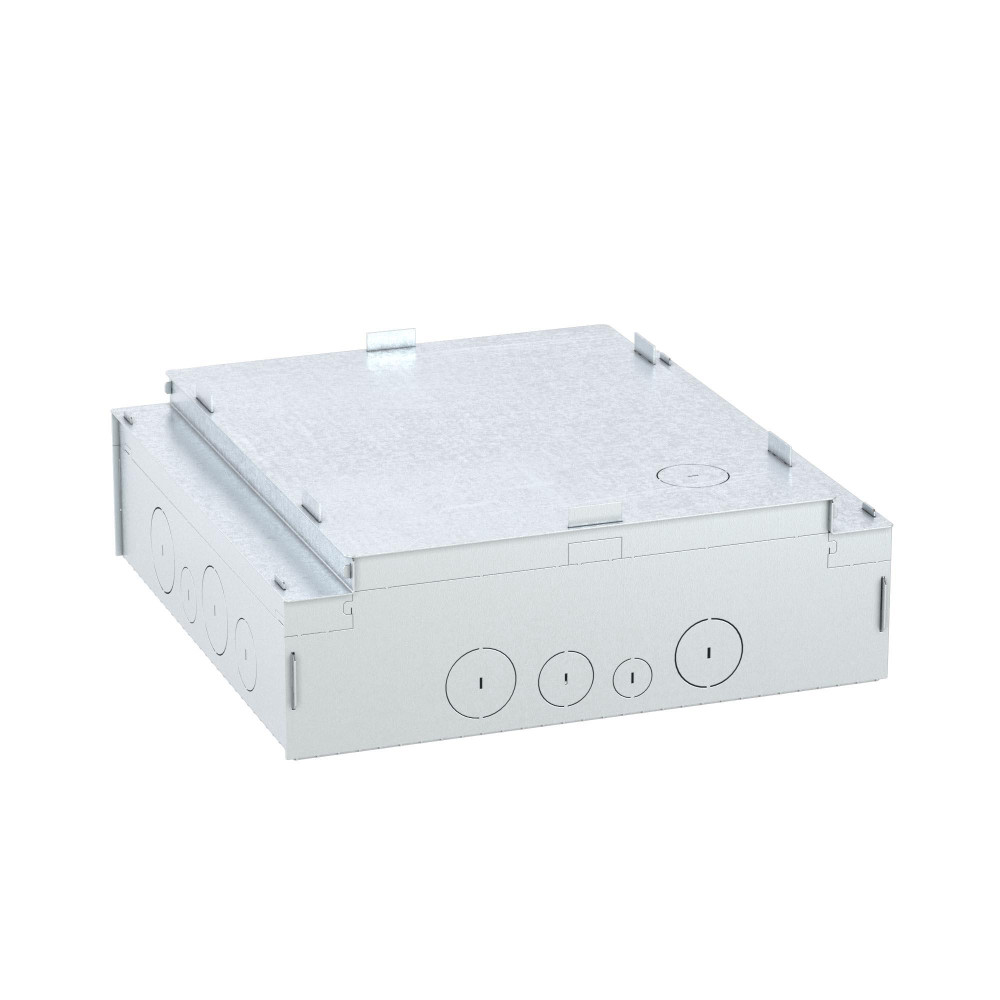

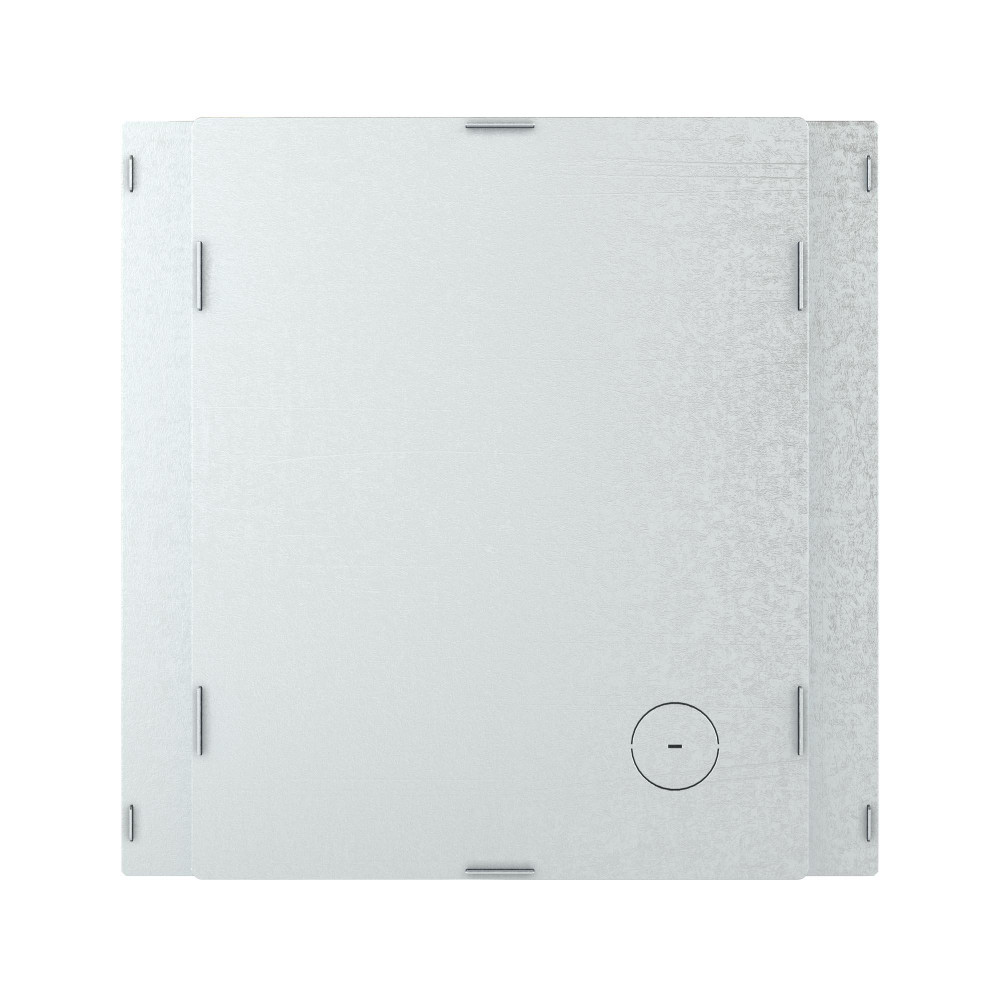

Монтажное основание для лючков с изменяемой глубиной на 24 модуля (код лючка 88324). Назначение: организация рабочих мест с помощью лючка в стяжке. Материал упрощенного монтажного основания – оцинкованная сталь. Минимальная высота стяжки – 90 мм. Максимальная высота стяжки – 110 мм. Габаритные размеры – 344х344х110 мм. Временная крышка (стальная идет в комплекте с опалубкой) удаляется сразу после заливки. Лючок устанавливается на место временной крышки. С 4-х сторон на боковых стенках находится перфорация для подвода электрических труб различных диаметров. Клемма для заземления расположена внутри опалубки, на дне. Комплект поставки: опалубка – 1 шт.; крышка металлическая – 1 шт.; уголки металлические – 2 шт.; наклейка – 1 шт.; инструкция – 1 шт. Поставляется в разобранном виде.

Документация и файлы

Отказное письмо

Чертежи и 3D-модели

Динамические блоки условно-графических обозначений ЭУИ серии Sotto

Технические данные

Возможность отсоединения крышки от основания Да
Встроенное отверстие для напольной колонны Нет
Высота канала, мм 90...110
Диапазон выравнивания, мм 20...20
Климатическое исполнение УХЛ4
Количество встраиваемых устройств 1
Количество модулей 24
Материал Оцинкованная сталь
Материал боковой стенки Сталь
Мин. высота стяжки, мм 90
Нижняя пластина Да
Номин. размер, мм 344
Отверстие для установки устройства Квадратный (-ая,-ое)
Подходит для монтажа кабель-канала (закрытого) в черновой пол Нет
Подходит для установки уплотнения Да
Подходит для утопленного напольного кабель-канала (закрытого) Нет
Пожаробезопасность Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Температура монтажа -25°C +60°C
Температура монтажа, °С - 25 С до + 60 С
Температура эксплуатации -25°C +60°C
Температура эксплуатации, °С - 25 С до + 60 С
Тип продукции Монтажное основание
Ширина канала, мм 344...344
