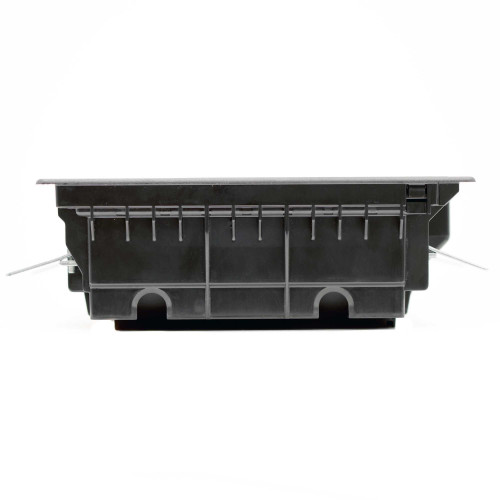

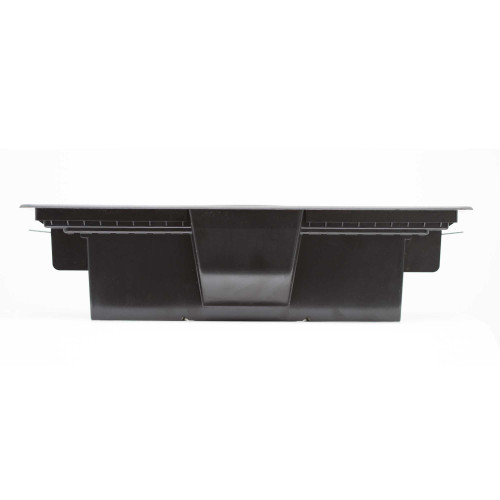

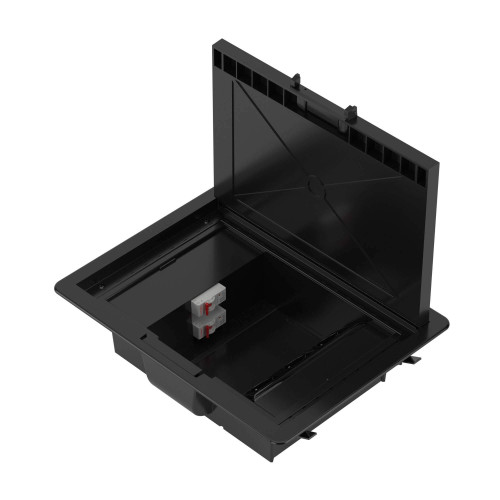

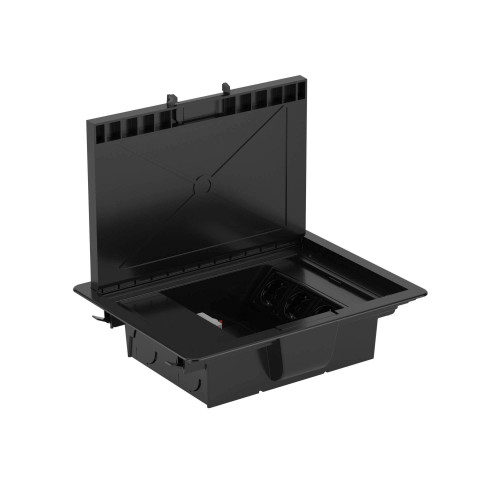

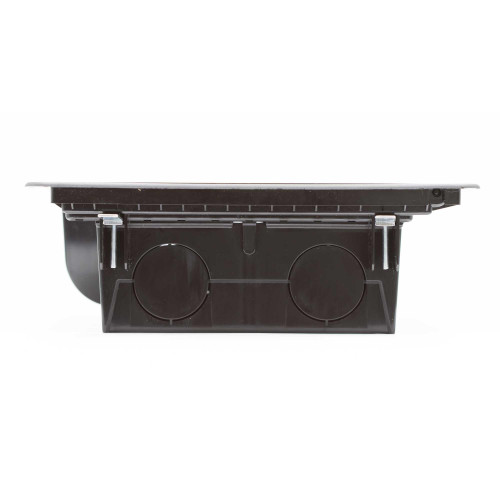

Лючок напольный 12 мод, черный RAL 9005

88012

Описание
Характеристики

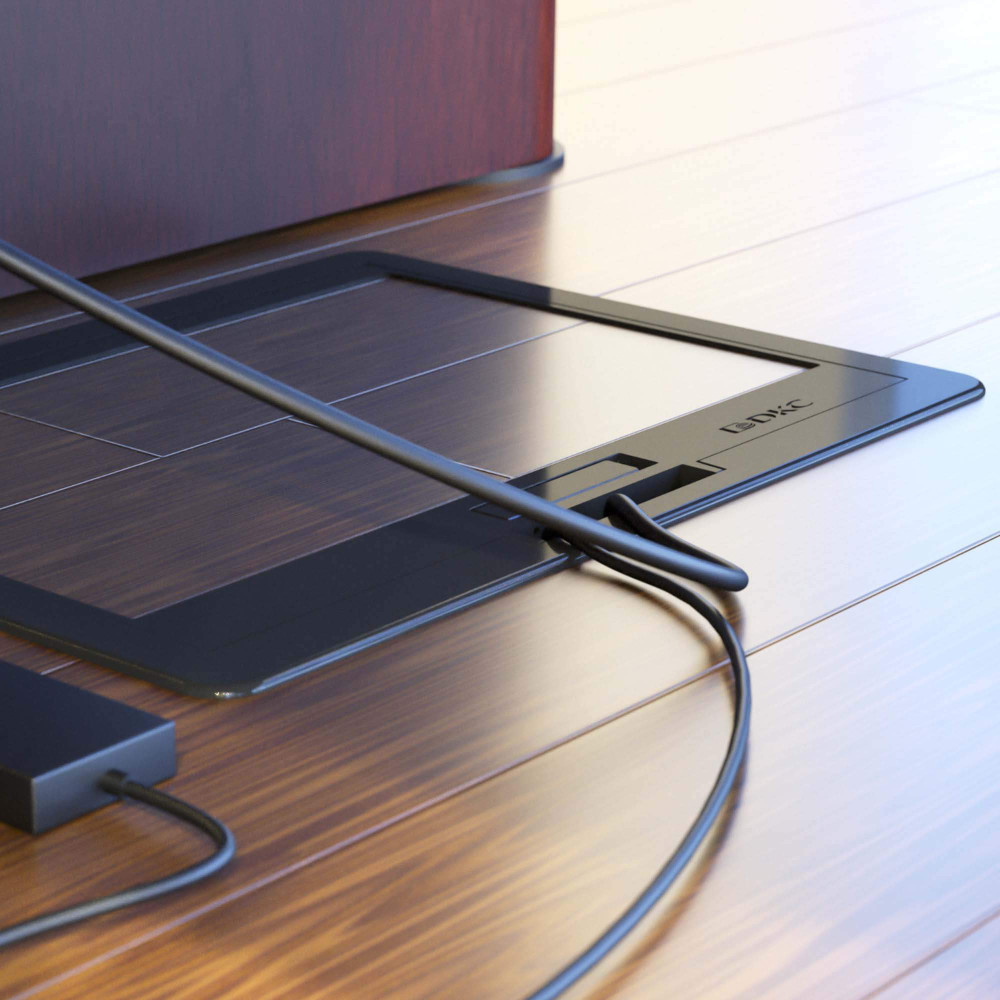

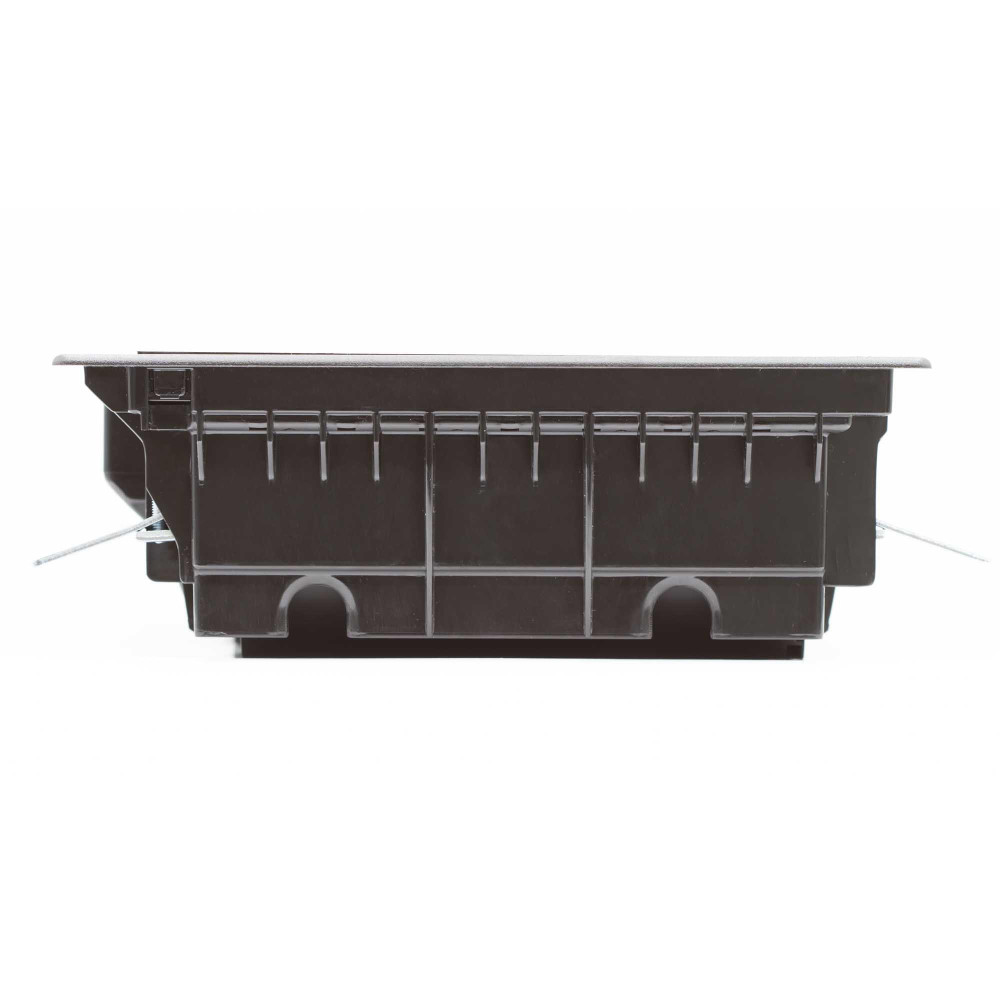

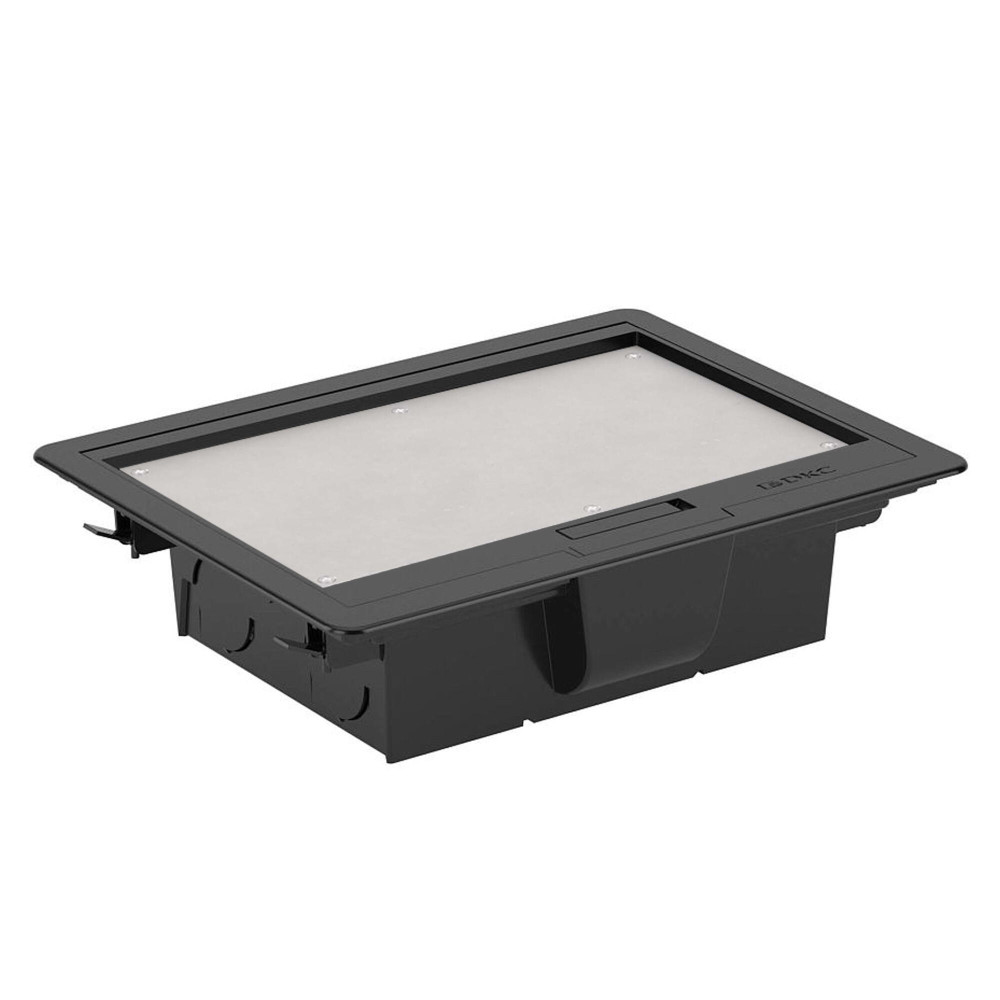

Назначение: организация рабочих мест в открытом интерьере. Лючок напольный 12 мод, черный RAL 9005 устанавливается в фальшполах (толщина плит 20-40 мм), отверстие в полу 345×255 мм, закрепляется невыпадающими фиксаторами. Характеристики: глубина от уровня пола − 92 мм, высота над уровнем пола (толщина рамки): 3 мм, ширина рамки (ободка по периметру) сверху — 20 мм, снизу — 12 мм, крышка лючка утоплена на 7,5 мм для напольного покрытия, крышка со стальным листом, нагрузка: на малую площадь − 1000Н, на большую площадь — 2000Н (ГОСТ 61084-2-2-2022), допустимая нагрузка на крышку 450 кг (ГОСТ 61084-2-2-2007), открывается на угол 110°; В лючок возможна установка ЭУИ «Avanti»,"Brava», ЭУИ «Вива» (Viva), стандарта 45×45 мм с 2 сторон; трубы вводятся диаметром до 40 мм по 2 шт. с 2 сторон. Комплект поставки указан в инструкции. Цвет — чёрный.

Документация и файлы

Отказное письмо

Чертежи и 3D-модели

Динамические блоки условно-графических обозначений для системы организации рабочих мест Sotto

Технические данные

Глубина выемки в полу, мм 95.5
Длина (встраив. размер), мм 345
Длина (габаритный размер), мм 372
Климатическое исполнение УХЛ4
Код ОКПД 2 27.33.13.190
Количество штепсельных розеток с заземляющим контактом 6
Максимальная рабочая температура, °С +60°С
Материал Прочее
Мин. глубина встраивания, мм 92
Номер цвета RAL 9005
Подходит для влажной уборки Нет
Подходит для установки в фальш-пол Да
Пожаробезопасность Не подлежит обязательному подтверждению соответствия требованиям Федерального закона №123-ФЗ от 22.06.2012
Степень защиты (IP) IP40
Степень защиты, IP IP40
Температура монтажа, °С -25°С ° +60°С
Температура эксплуатации, °С -5°С ° +60°С
Тип крышки Прямоугольн.
Тип продукции Лючок напольный
ТН ВЭД 8538100000
Цвет Черный
Ширина (встраив. размер), мм 255
Ширина (габаритный размер), мм 284
