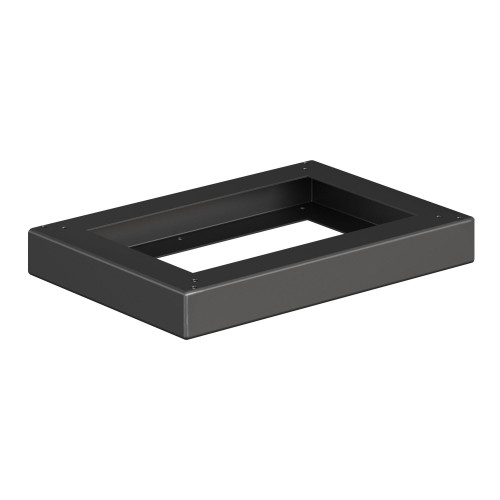

Сейсмоцоколь для корпусов CQE N, ШхГхВ 600х600х100 RAM block
R5ZE661SYB
Сейсмоцоколь предназначен для совместного применения с комплектом усилителей сейсмостойким для установки напольных корпусов серии CQE N в сейсмоопасных зонах, включая объекты АЭС и ГЭС. Материал элементов – сталь толщиной 4 мм. Одновременное использование сейсмокомплекта и сейсмоцоколя обеспечивает усиление каркаса корпуса, соответствие вибропрочности по группе механического исполнения М40 и сейсмостойкость до 9 баллов по шкале MSK-64 на высоте установки до 70 м. Оцинкованные втулки комплекта обеспечивают жёсткое соединение нижних сейсмоуглов шкафа с сейсмоцоколем, существенно повышая общую жёсткость конструкции. Комплектующие совместимы исключительно с корпусами серии CQE N. Габариты ШхГхВ: 600х600х100 мм.
Документация и файлы
Типовое одобрение
Отказное письмо
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
Чертежи (DWG)
3D-модели (STEP)
Технические данные
- Высота, мм 100
- Глубина, мм 600
- Код ОКПД 2 27.12.40.000
- Макс. нагрузка, кг 1500
- Материал Сталь
- Модель/исполнение Полный комплект цоколя
- Подходит для приточной/вытяжной вентиляции Нет
- Подходит для съемного соединительного кабеля Нет
- Подходит для установки вне помещений (на откр. воздухе) Да
- ТН ВЭД 9403990001
- Установочная глубина для монтажа в шкафу, мм 600
- Установочная ширина для монтажа в шкафу, мм 600
- Цвет Черный
- Ширина, мм 600
17040р.
- На складе
- Код товара: R5ZE661SYB
- Артикул: R5ZE661SYB
