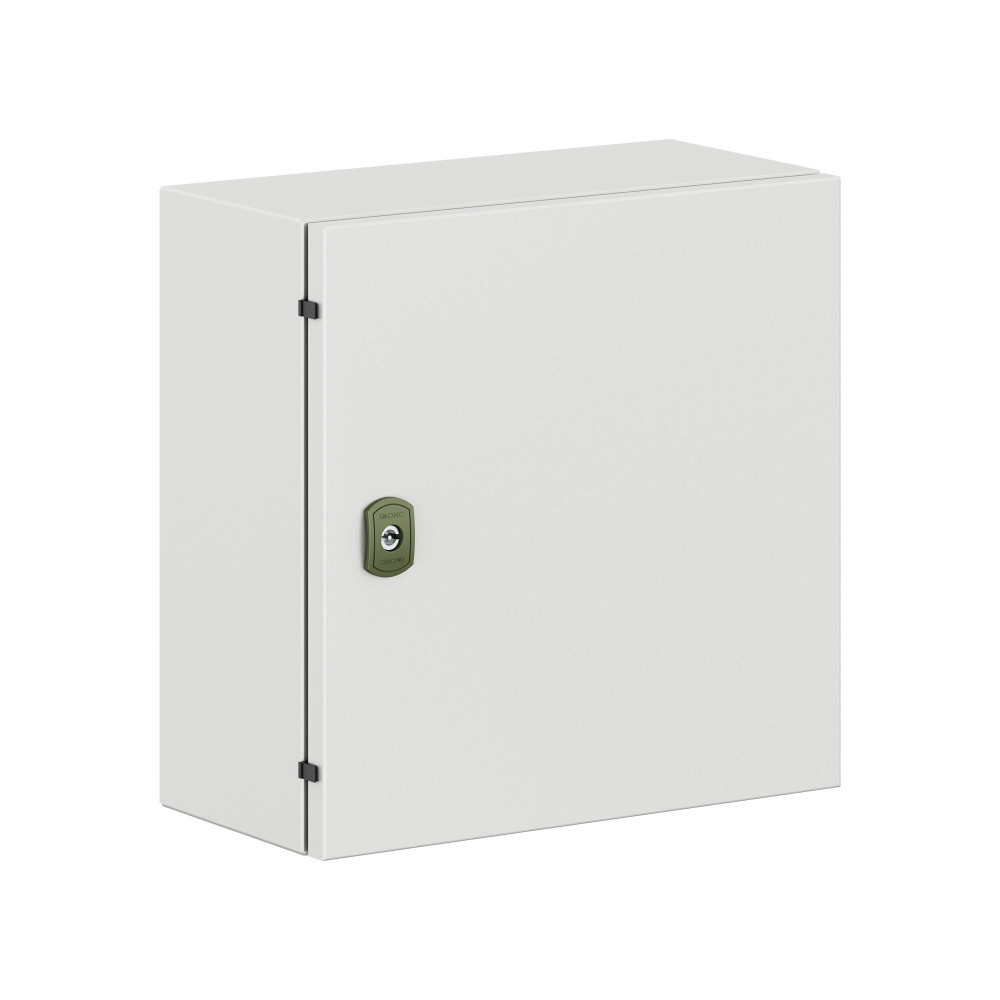

Корпус навесной уличный ST Outdoor с М/П ВxШxГ 300x250x200 мм, IP66
R5ST0392-OUTDOOR
Навесные корпуса ST Outdoor предназначены для систем автоматизации и распределения электроэнергии, эксплуатирующихся вне помещений и под открытым небом. Корпус, дверь, фланец изготавливаются из стали толщиной 1,2 мм с грунтовкой, наносимой методом катафореза, и атмосферостойким порошковым покрытием, цвет RAL7035. Литой уплотнитель двери и фланца - специализированный уплотнитель. Монтажная плата - из оцинкованной стали толщиной 1,8 мм. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ1, Т1, группа горючести Г1. Диапазон температур эксплуатации от -70 до +90 °С. Комплект поставки: корпус, дверь реверсивная, монтажная плата с двунаправленной разметкой, дверные рейки, поворотный замок 1 шт., сплошной фланец для ввода кабеля 1 шт., комплект заземления без проводов, монтажные аксессуары. Габариты 300х900х200 (ВхШхГ) мм.
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
3D-модели (STEP)
Технические данные
- Возможность расширения Нет
- Высота, мм 300
- Глубина установочная (встраив.), мм 200
- Глубина, мм 200
- Материал корпуса Сталь
- Номер цвета RAL 7035
- С монтажной платой/панелью Да
- Способ монтажа Открытой установки
- Степень защиты (IP) IP66
- Тип крышки Нет (без)
- ТН ВЭД 9403208009
- Ширина, мм 250
6040р.
- На складе
- Код товара: R5ST0392-OUTDOOR
- Артикул: R5ST0392-OUTDOOR
