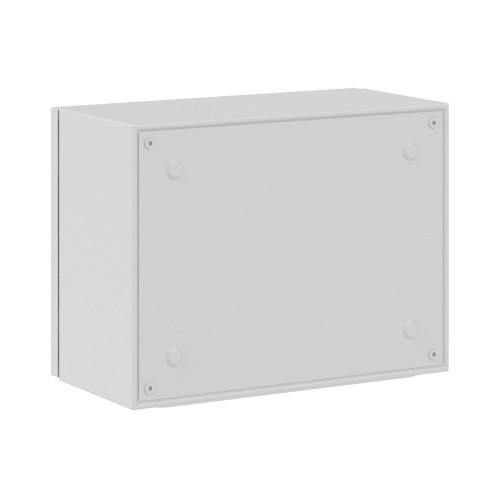

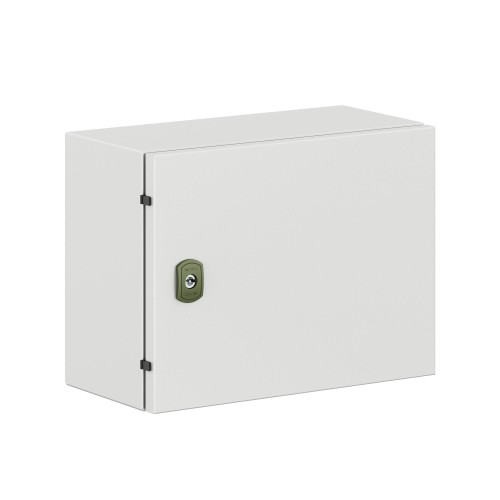

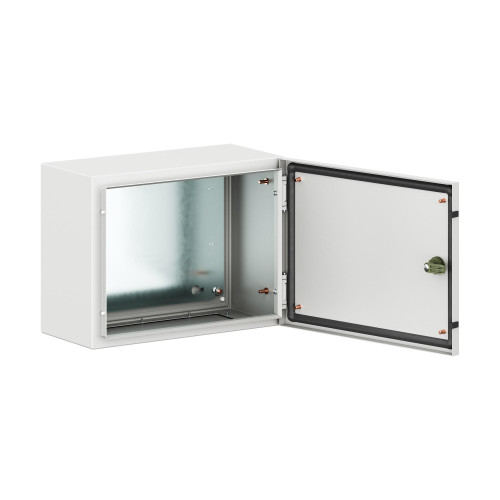

Корпус навесной уличный ST Outdoor с М/П ВxШxГ 300x400x200 мм, IP66
R5ST0342-OUTDOOR
Навесные корпуса ST Outdoor предназначены для систем автоматизации и распределения электроэнергии, эксплуатирующихся вне помещений и под открытым небом. Корпус, дверь, фланец изготавливаются из стали толщиной 1,2 мм с грунтовкой, наносимой методом катафореза, и атмосферостойким порошковым покрытием, цвет RAL7035. Литой уплотнитель двери и фланца - специализированный уплотнитель. Монтажная плата - из оцинкованной стали толщиной 1,8 мм. Степень защиты IP66, ударопрочность IK10, сейсмостойкость 9 баллов по шкале MSK-64, климатическое исполнение УХЛ1, ОМ1, Т1, группа горючести Г1. Диапазон температур эксплуатации от -70 до +90 °С. Комплект поставки: корпус, дверь реверсивная, монтажная плата с двунаправленной разметкой, поворотный замок 1 шт., сплошной фланец для ввода кабеля 1 шт. комплект заземления без проводов, монтажные аксессуары., комплект заземления без проводов, монтажные аксессуары. Габариты 300x400x200 (ВхШхГ) мм.
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Возможна напольная установка Да
- Возможно настенное крепление Да
- Встраивается в стену Нет
- Высота 300 мм
- Высота, мм 300
- Глубина 200 мм
- Глубина, мм 200
- Группа горючести Г1
- Группа механического исполнения М39
- Дверные рейки Опционально
- Диапазон температур эксплуатации -70...+90 °С
- Исполнение корпуса Сплошная реверсивная дверь
- Кабельные фланцы В комплекте поставки
- Климатическое исполнение УХЛ1, ОМ1, Т1
- Количество дверей 1
- Количество замков 1
- Количество кабельных фланцев 1 шт.
- Крепление на столбе Да
- Материал Сталь,Сталь, светло-серый, RAL7035
- Материал уплотнителя Вспененный силикон
- Монтажная плата В комплекте поставки
- Монтажная плата с регулировкой по глубине Да
- Номер цвета RAL 7035
- Отделка поверхности С порошковым покрытием
- Подходит для метрического монтажа Нет
- Подходит для сборок (наборный) Нет
- Подходит для установки вне помещений (на откр. воздухе) Да
- С вентиляционным окном Нет
- С задней дверью Нет
- С монтажной платой/панелью Да
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия ST Outdoor
- Скатная крыша Нет
- Со смотровой дверью Нет
- Степень защиты IP66
- Степень защиты (IP) IP66
- Степень ударопрочности IK10
- Тип продукции Корпус навесной уличный
- Толщина двери/крышки 1,2 мм
- Толщина каркаса 1,2 мм
- Толщина монтажной платы 1,8 мм
- Толщина фланца 1,5 мм
- Ударопрочность по стандарту EN 50102 IK10
- Цвет Серый
- Ширина 400 мм
- Ширина, мм 400
6700р.
- На складе
- Код товара: R5ST0342-OUTDOOR
- Артикул: R5ST0342-OUTDOOR
