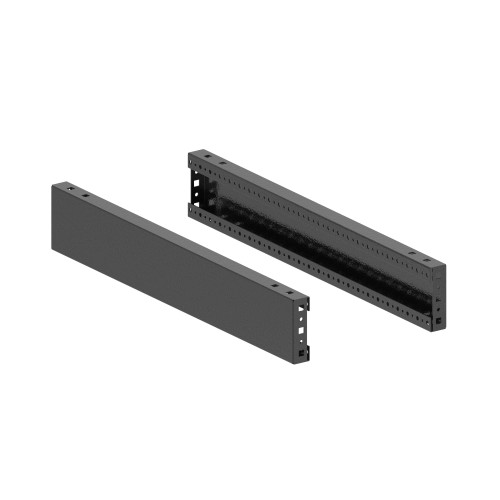

Панели цоколя для корпусов CQE & CQE N, ШхГ 800 мм, В=100 мм, RAL9005, комплект - 2 шт. RAM block
R5NFPB80
Панели цоколя предназначены для установки шкафа и организации ввода кабелей. Состоит из фланцев и цельносварных угловых элементов. Фланцы могут устанавливаться как по ширине, так и по глубине шкафа. Угловые элементы изготавливаются из оцинкованной стали толщиной 2,5 мм. Цоколь имеет порошковое покрытие RAL 9005. Заказывается отдельным артикулом. Размеры по ширине и глубине взаимозаменяемы. Номинальное значение Ш/ГхВ: 800х100 мм. Фактическое значение Ш/ГхВ: 614х100 мм.
Документация и файлы
Типовое одобрение
Отказное письмо
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. Корпуса CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
- Каталог Renga корпусных решений "RAM block"
Чертежи (DWG)
3D-модели (STEP)
Технические данные
- Cвидетельство о типовом одобрении РКО Да
- Cвидетельство о типовом одобрении РМРС Да
- Высота 100 мм
- Высота, мм 100
- Глубина 30 мм
- Глубина, мм 800
- Группа горючести Г1
- Группа механического исполнения М40; М06
- Диапазон температур эксплуатации -60...+90 °С
- Исполнение Перфорированная панель
- Класс покрытия ГОСТ 9.032 IV
- Климатическое исполнение УХЛ1, ОМ2, ОМ3
- Код ОКПД 2 27.12.40.000
- Макс. нагрузка, кг 1000
- Материал Сталь,Сталь, черный, RAL9005
- Модель/исполнение Комплект передней/задней стенок цоколя
- Монтаж в шкаф высотой Любой
- Монтаж в шкаф глубиной 800 мм
- Монтаж в шкаф шириной 800 мм
- Подходит для приточной/вытяжной вентиляции Да
- Подходит для съемного соединительного кабеля Нет
- Подходит для установки вне помещений (на откр. воздухе) Нет
- Сейсмостойкость 9 баллов по шкале MSK-64
- Серия RAM block
- Степень защиты IP55 или IP65
- Степень ударопрочности IK10
- Тип продукции Панель цоколя
- ТН ВЭД 8538909908
- Толщина стали 1,2 мм
- Установочная глубина для монтажа в шкафу, мм 800
- Установочная ширина для монтажа в шкафу, мм 800
- Цвет Черный
- Ширина 614 мм
- Ширина, мм 800
4210р.
- На складе
- Код товара: R5NFPB80
- Артикул: R5NFPB80
