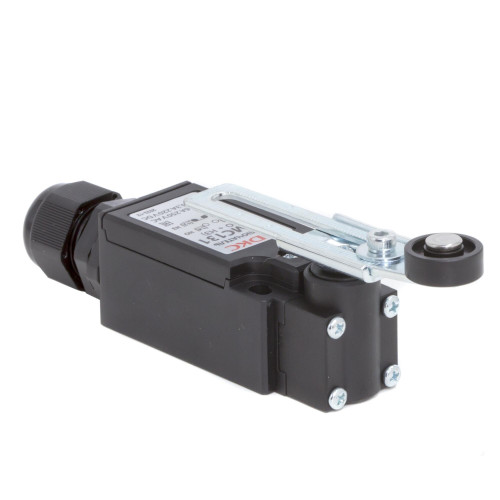

Концевой выключатель с двумя контактами, нормально открытый + нормально закрытый (NO+NC), с поворотным регулируемым рычажным роликом RAM block
R5MC131
Концевой выключатель с контактами NO+NC и регулируемым рычажным роликом предназначен для управления системой освещения в корпусовом оборудовании. Корпус изготовлен из ударопрочного пластика черного цвета с защитой IP65. Особенностью является поворотный регулируемый рычажный ролик, обеспечивающий точную настройку момента срабатывания. Выполнен в компактном корпусе с винтовым креплением и кабельным вводом М20.
Документация и файлы
Отказное письмо
Типовое одобрение
Декларация о соответствии
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Сборные напольные металлические шкафы CQE
- Комплекты для установки силовых выключателей с номинальным током до 630А в напольные шкафы (динамические блоки)
- Напольные шкафы для автоматизации, систем распределения электроэнергии и управления электродвигателями
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
САПР: EPLAN
Технические данные
- Без самовозврата (с фиксацией) Нет
- Выравнивание управляющего элемента Прямой (параллельный) роликовый толкатель
- Категория взрывобезопасности по газу Нет (без)
- Категория взрывобезопасности по пыли Нет (без)
- Код ОКПД 2 27.33.11.190
- Количество нормально замкнутых (НЗ) контактов 1
- Количество нормально разомкнутых (НО) контактов 1
- Конструкция корпуса Прямоуг. параллелепипед
- Корпус соотв. нормам Прочее
- Материал корпуса Пластик
- Номин. раб. ток Ie при AC-15, 125 В, А 5
- Номин. раб. ток Ie при AC-15, 230 В, А 5
- Номин. раб. ток Ie при AC-15, 24 В, А 5
- Номин. раб. ток Ie при DC-13, 125 В, А 0.4
- Номин. раб. ток Ie при DC-13, 230 В, А 0.2
- Номин. раб. ток Ie при DC-13, 24 В, А 5
- Подходит для функций безопасности Да
- Принудительное размыкание Нет
- Протокол интерфейса для связи по обеспечению безопасности Нет (без)
- Рабочая температура окружающей среды, °C -10...70
- С индикацией состояния Нет
- Степень защиты (IP) IP65
- Тип включения/отключения Мгновенный переключатель
- Тип интерфейса Нет (без)
- Тип подключения Кабельный ввод метрический
- Тип элемента управления Рычаг с роликом
- ТН ВЭД 8536508008
- Электронный выход Нет
1430р.
- На складе
- Код товара: R5MC131
- Артикул: R5MC131
