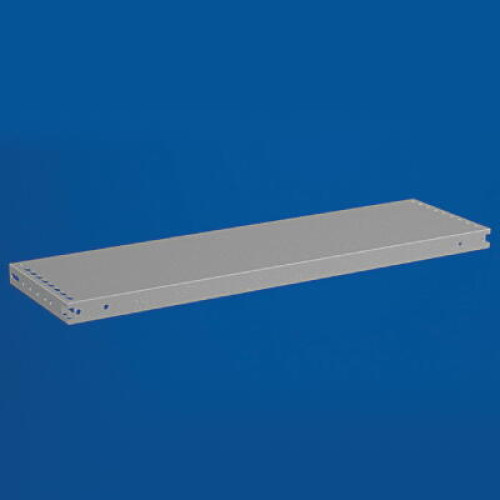

Разделитель горизонтальный, Г=345мм, Ш=800мм (нет замены) RAM block
R5DOE8345
"RAM block" – система универсальных металлических корпусов – сварных и сборных, а также стоек управления. Во внутреннем пространстве шкафов размещается оборудование для систем автоматизации, мониторинга, управления, релейной защиты. Шкафы надежно предохраняют размещенные внутри устройства от внешних воздействий. Корпуса изготовлены из прочной стали толщиной 1,2 – 1,5 мм. Это позволяет размещать внутри тяжелое оборудование и обеспечивает степень ударопрочности IK 10. Двери выполняются из металла толщиной 1,5 – 2 мм. На внутреннюю сторону двери наносится покрытие из вспененного полиуретана, который повышает качество герметизации. Загиб кромки корпуса предотвращает попадание во внутреннее пространство шкафа влаги и мусора, а производственные отверстия имеют специальные заглушки, благодаря чему достигается степень пыле- и влагозащиты корпуса – IP 65/IP 66.
Трехступенчатая автоматизированная система окрашивания обеспечивает корпусам прочное покрытие, устойчивое к сколам и царапинам. Аксессуары позволяют создавать на основе базовых комплектующих сложные индивидуальные решения.
Для организации секционирования применяются различные аксессуары, входящие в состав системы - например, горизонтальные разделители. Если разделители монтируются не на всю глубину, используются дополнительные вертикальные стойки. Разделитель применяется со шкафами глубиной 345 мм и шириной 800 мм.
Документация и файлы
Отказное письмо
Типовое одобрение
Сертификат соответствия
- Сертификат соответствия пожарной безопасности группы горючести Г1. Корпуса CQE N
- Сертификат соответствия IP, IK, УХЛ. Корпуса CQE, CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 и группе механического исполнения М39 и М40. НКУ RAM pro на базе CQE N
- Сертификат соответствия на сейсмостойкость 9 баллов по MSK-64 на высотных отметках до 70 м (для АЭС) и группе механического исполнения M40 серии CQE N на базе RAM block, RAM power, RAM telecom
Чертежи и 3D-модели
- Сборные напольные металлические шкафы CQE
- Комплекты для установки силовых выключателей с номинальным током до 630А в напольные шкафы (динамические блоки)
- Напольные шкафы для автоматизации, систем распределения электроэнергии и управления электродвигателями
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- Семейство BIM моделей «Сборные напольные металлические шкафы CQE», «Conchiglia», «RAM telecom» – Навесные корпусные решения», «Корпуса сварные навесные серии ST»
- База данных продукции модульных устройств YON max, RAM Block для nanoCAD BIM
САПР: EPLAN
Чертежи (DWG)
Технические данные
- Высота, мм 30
- Код ОКПД 2 27.12.40.000
- Количество модулей (U-юнитов) в высоту 1
- Материал Сталь,Оцинкованная сталь
- Отделка поверхности С порошковым покрытием
- С замком Нет
- С кабельным вводом Нет
- Тип корпусов Напольный
- Тип продукции Секционирование
- ТН ВЭД 9403990001
- Установочная глубина для монтажа в шкафу, мм 345
- Установочная ширина для монтажа в шкафу, мм 800
- Цвет Серый
- Ширина, мм 800
3420р.
- На складе
- Код товара: R5DOE8345
- Артикул: R5DOE8345
