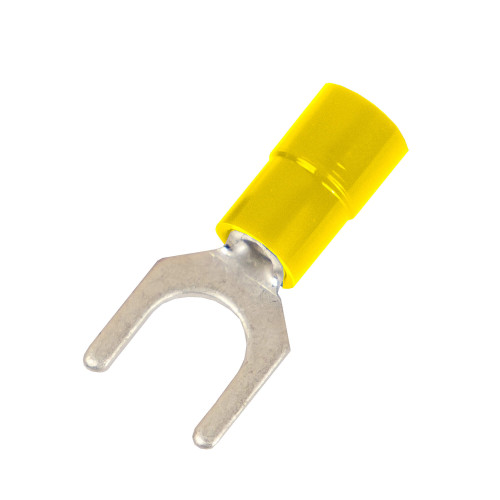

Наконечник вилочный с изолир.фланцем ПА, легкий ввод жилы, 2,5-6 кв.мм М8 (д.8,4 мм) (НВИ)
2C18P-EE-PA
Вилочный изолированный наконечник НВИ (исполнение с лёгким вводом жилы) предназначен для оконцевания медных многопроволочных жил сечением 4–6 мм2 в цепях переменного и постоянного тока.
Форма манжеты в виде раструба (EasyEnter) существенно упрощает ввод жилы — это снижает риск повреждения многопроволочной структуры и ускоряет монтаж. Зазубрины на внутренней поверхности гильзы обеспечивают повышенную плотность контакта при обжиме.
Наконечник подходит для электрических узлов с винтовой фиксацией: в отличие от кольцевых наконечников, которые используют для стационарных соединений, вилочные позволяют выполнять оперативные перекроссировки без полного демонтажа крепежа — достаточно ослабить винт, чтобы скорректировать подключение.
Для крепления наконечника используется метиз М8. Монтаж выполняется методом обжима — это позволяет сохранить целостность изоляционного слоя и добиться максимально надёжного соединения жилы с гильзой.
Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - желтый) из полиамида 6.6 соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +105 °C.
Документация и файлы
Технические данные
- В соотв. с DIN Да
- Защитное покрытие поверхности Лужёный (-ая)
- Изолированн. Да
- Изоляция Полиамид (PA)
- Код ОКПД 2 27.33.13.130
- Макс. ток (Imax), А 48
- Материал Медь
- Метрический размер болта (М..) 8
- Номин. поперечное сечение (диапазон), мм² 4...6
- Подходит для высокотемпературного кабеля (до 650) Да
- Подходит для круглых проводников Да
- Подходит для лаковой изоляции Да
- Подходит для многожильных (многопроволочных) проводников Да
- Подходит для плоских проводников Да
- Подходит для сплошных (однопроволочных) жил Да
- Подходит для тонкожильных (многопроволочных) проводников Да
- Тип втулки Одиночная
- ТН ВЭД 8536901000
- Форма фланца Вилочная
- Цвет изоляции Желтый
- Честный знак. Товарная группа Радиоэлектронная продукция
20р.
- На складе
- Код товара: 2C18P-EE-PA
- Артикул: 2C18P-EE-PA
