Наконечник вилочный с изолир.фланцем ПВХ, двойная гильза, 0,25-1,5 кв.мм М4 (д.4,3 мм) (НВИ)
2A14P-DS-PVC
Вилочный изолированный наконечник НВИ (виброустойчивое исполнение) предназначен для оконцевания медных и алюминиевых многопроволочных жил сечением 0,5–1,5 мм2 в цепях переменного и постоянного тока.
Наконечник подходит для электрических узлов с винтовой фиксацией: в отличие от кольцевых наконечников, которые используют для стационарных соединений, вилочные позволяют выполнять оперативные перекроссировки без полного демонтажа крепежа — достаточно ослабить винт, чтобы скорректировать подключение.

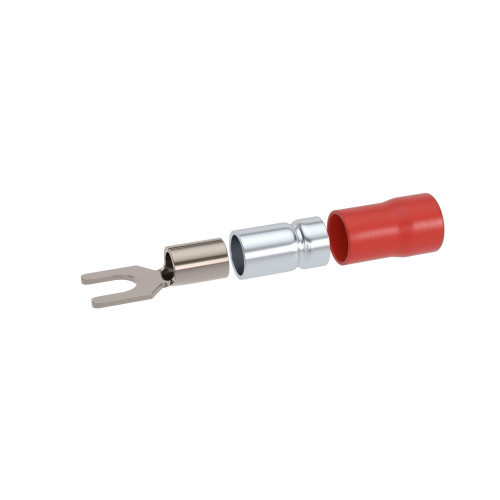

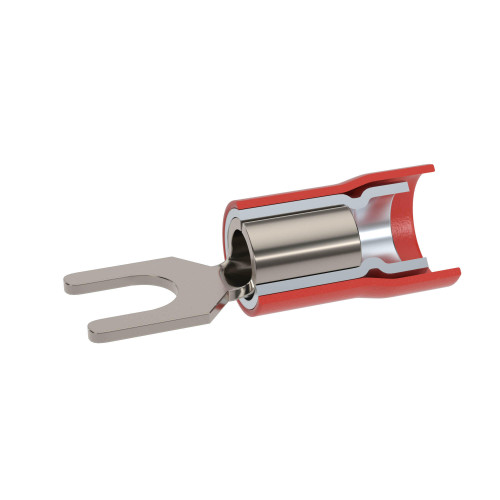

Двойная гильза существенно повышает виброустойчивость соединения и обеспечивает максимальный контакт — это делает изделие особенно востребованным на производственных площадках и в регионах с повышенной сейсмической активностью.
Для крепления используется метиз М4. Монтаж выполняется методом обжима — так сохраняется целостность соединения и достигается максимальная надежность контакта жилы с гильзой.
Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - красный) из ПВХ, соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +85°C.
Документация и файлы
Технические данные
- В соотв. с DIN Да
- Защитное покрытие поверхности Лужёный (-ая)
- Изолированн. Да
- Изоляция Поливинилхлорид (ПВХ)
- Код ОКПД 2 27.33.13.130
- Макс. ток (Imax), А 19
- Материал Медь
- Метрический размер болта (М..) 4
- Номин. поперечное сечение (диапазон), мм² 0.5...1.5
- Подходит для высокотемпературного кабеля (до 650) Да
- Подходит для круглых проводников Да
- Подходит для лаковой изоляции Да
- Подходит для многожильных (многопроволочных) проводников Да
- Подходит для плоских проводников Да
- Подходит для сплошных (однопроволочных) жил Да
- Подходит для тонкожильных (многопроволочных) проводников Да
- Тип втулки Двойная
- ТН ВЭД 8536901000
- Форма фланца Вилочная
- Цвет изоляции Красный
- Честный знак. Товарная группа Радиоэлектронная продукция
10р.
- На складе
- Код товара: 2A14P-DS-PVC
- Артикул: 2A14P-DS-PVC
