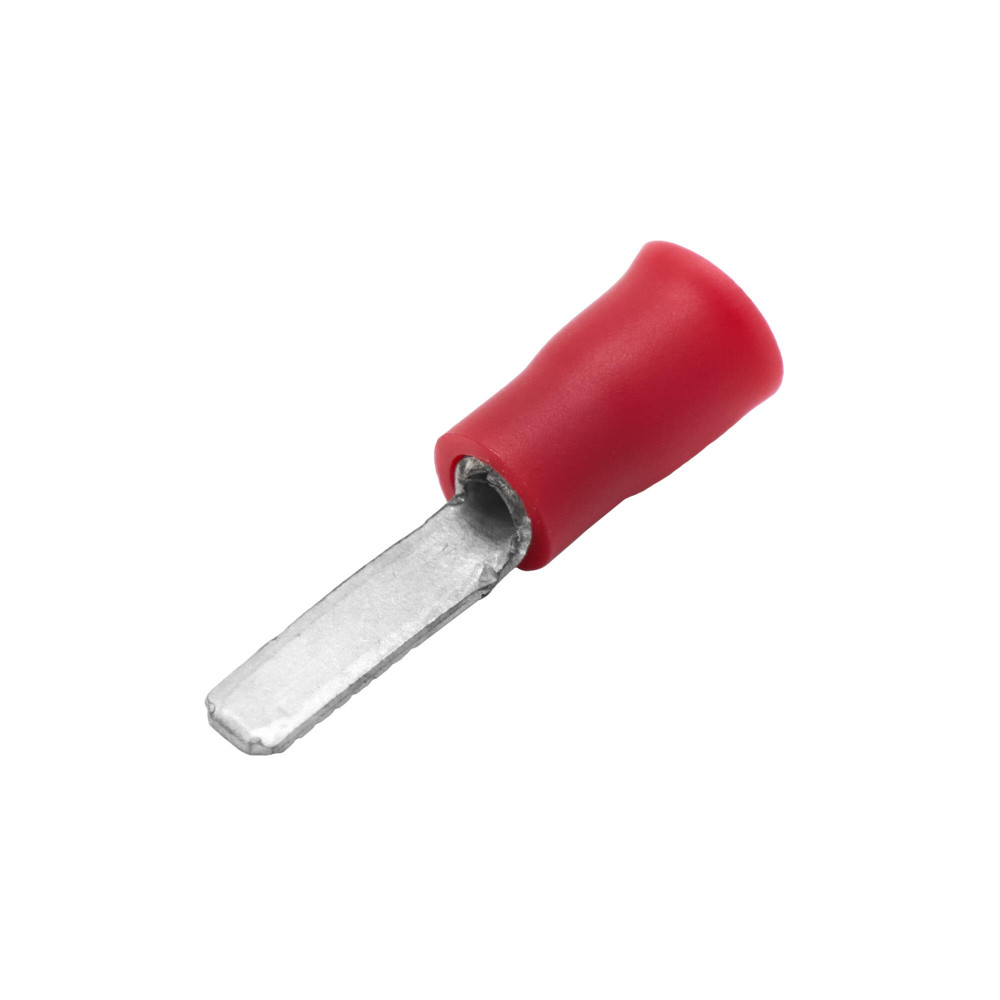

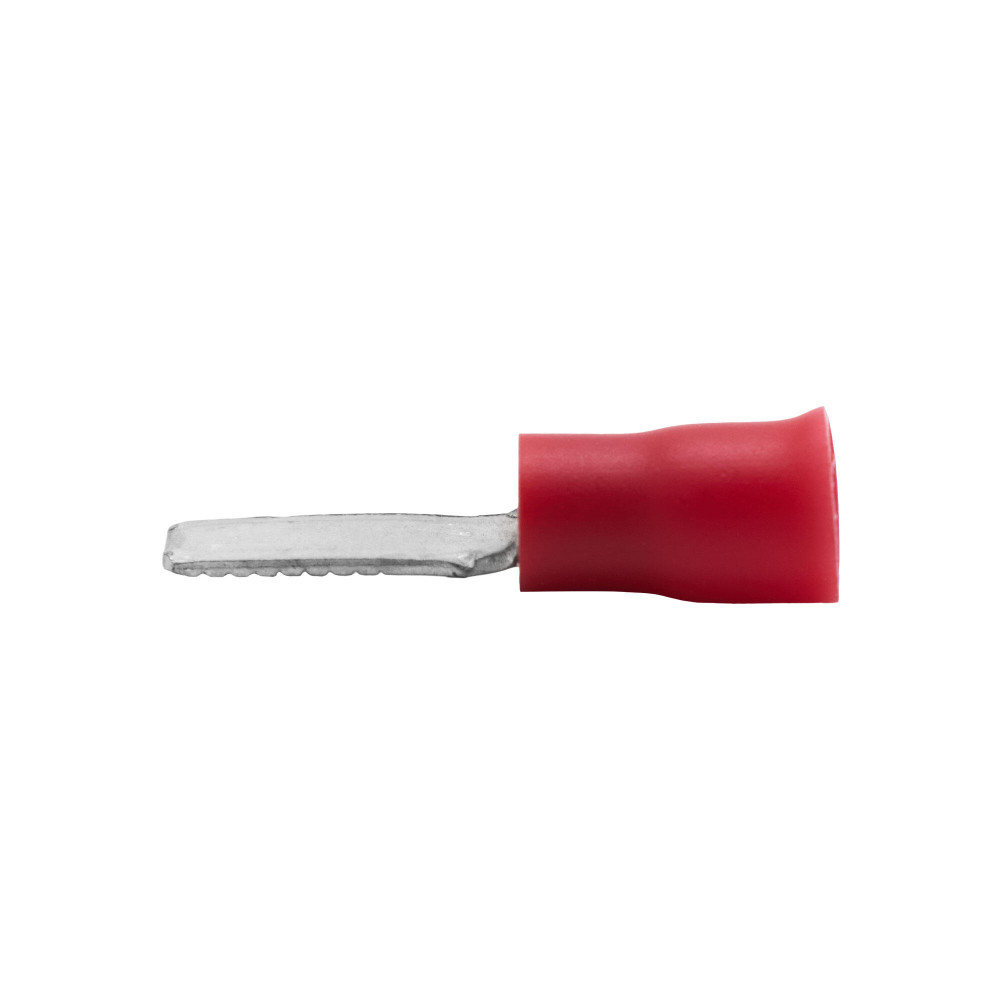

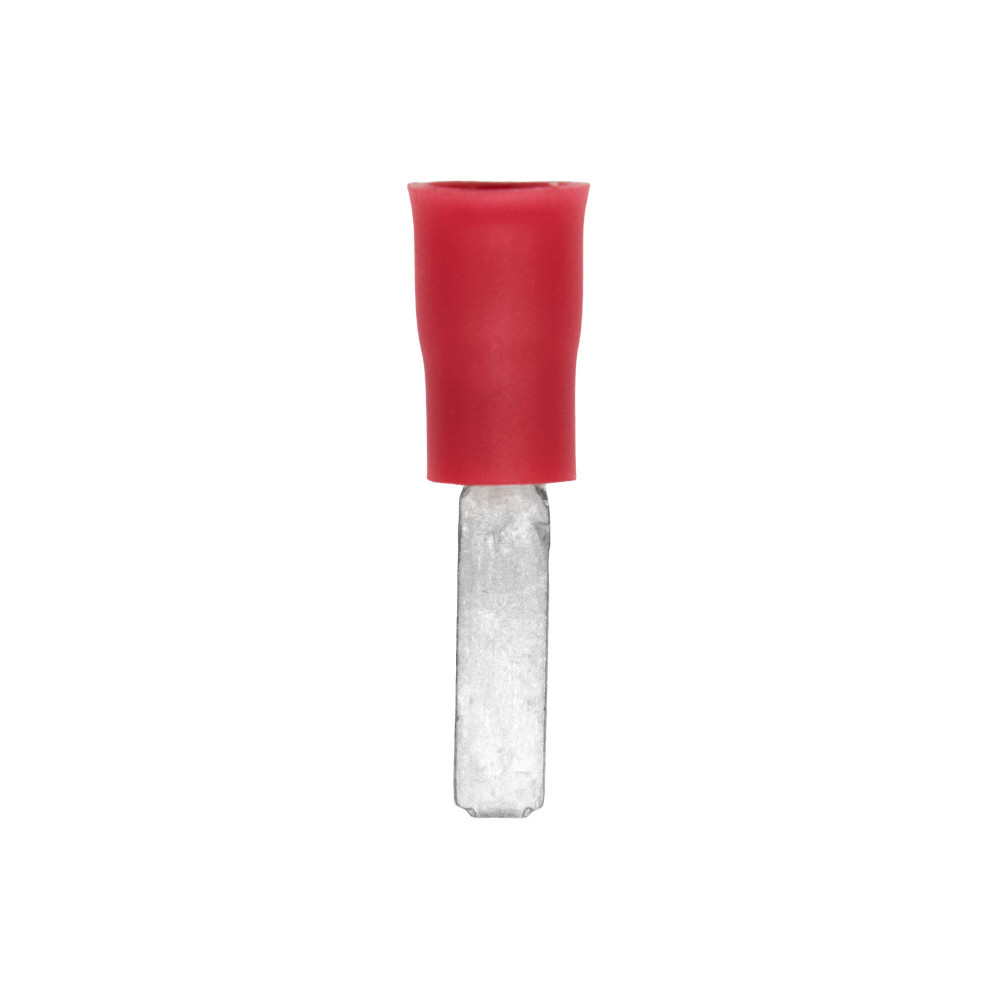

Наконечник с плоским штифтом с изолир.фланцем 0,25-1,5 кв.мм 3х9 мм(НШПИ)
2A11CP
Плоский штыревой наконечники НШПИ предназначен для оконцевания медных многопроволочных жил кабелей и проводов сечением 0,25–1,5 мм2 в электрических цепях переменного и постоянного тока.
Наконечник НШПИ обеспечивает надёжный электрический контакт при подключении многопроволочных проводников к клеммам электрического оборудования.
Длина контактной части – 9 мм. Монтаж выполняется методом обжима — это позволяет сохранить целостность изоляционного слоя и добиться максимально надёжного соединения жилы с гильзой. Прочность опрессовки достигается за счёт правильного позиционирования стыкового шва контактной части — он должен быть сверху.
Контактная часть из меди М1 с лужёным покрытием устойчива к коррозии, изоляция (цвет - красный) из ПВХ соответствует классу горючести V0 по UL 94. Эксплуатация допустима при температуре до +75 °C.
Документация и файлы
Технические данные
- В соотв. с DIN Да
- Длина контактной части 9 мм
- Защитное покрытие поверхности Лужёный (-ая)
- Изолированн. Да
- Изоляция Поливинилхлорид (ПВХ),Частичная изоляция
- Код ОКПД 2 27.33.13.130
- Макс. ток (Imax), А 19
- Материал Медь
- Номин. поперечное сечение (диапазон), мм² 0.25...1.5
- Подходит для высокотемпературного кабеля (до 650) Да
- Подходит для круглых проводников Да
- Подходит для лаковой изоляции Да
- Подходит для многожильных (многопроволочных) проводников Да
- Подходит для плоских проводников Да
- Подходит для сплошных (однопроволочных) жил Да
- Подходит для тонкожильных (многопроволочных) проводников Да
- Тип втулки Одиночная
- Тип продукции Изолированные кабельные наконечники
- ТН ВЭД 8536901000
- Форма фланца Штыревая (штифт),Штыревая
- Цвет изоляции Красный
- Честный знак. Товарная группа Радиоэлектронная продукция
10р.
- На складе
- Код товара: 2A11CP
- Артикул: 2A11CP
Отзывы (0)
Рекомендуемые товары

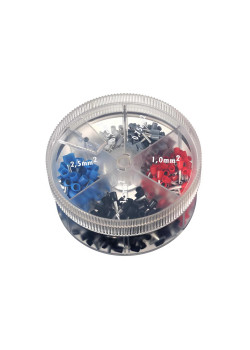

На складе Контейнер наконечников-гильз с изолир.фланцем 0,75 кв.мм серый (1 упаковка - 1000 шт)
