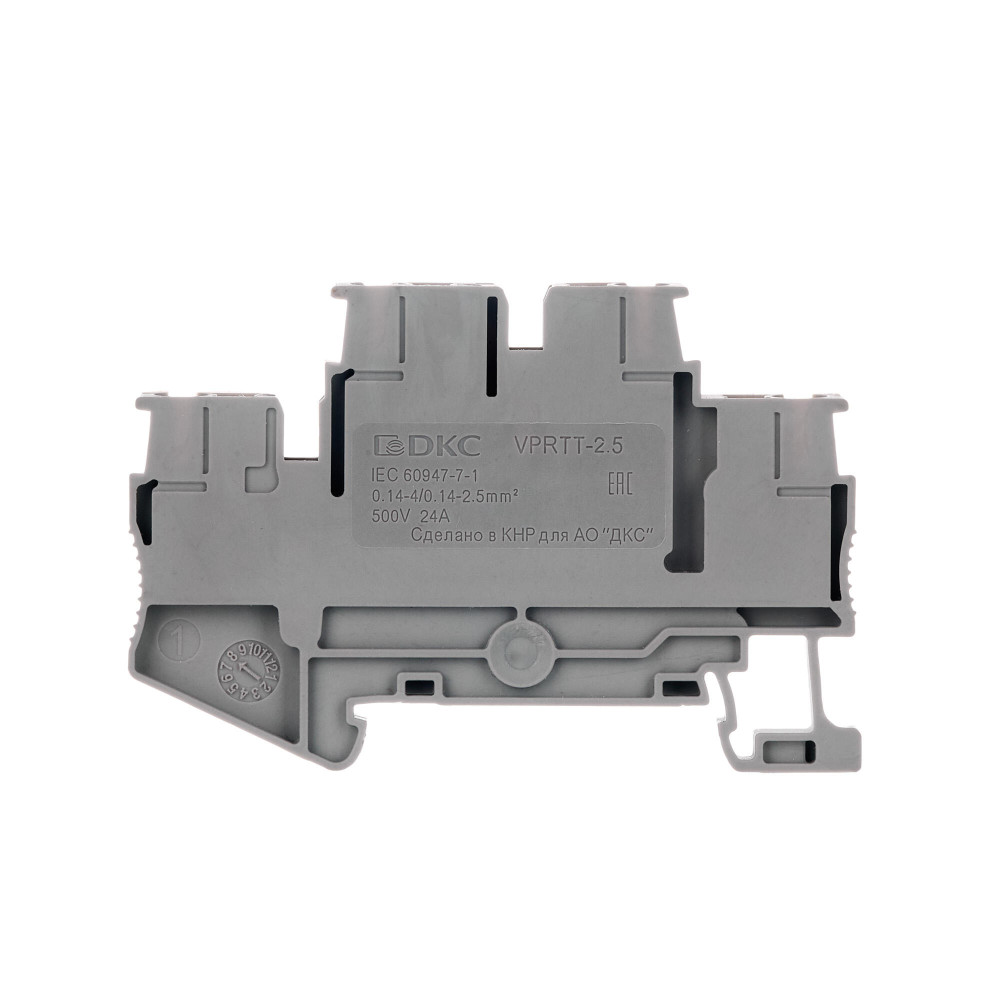

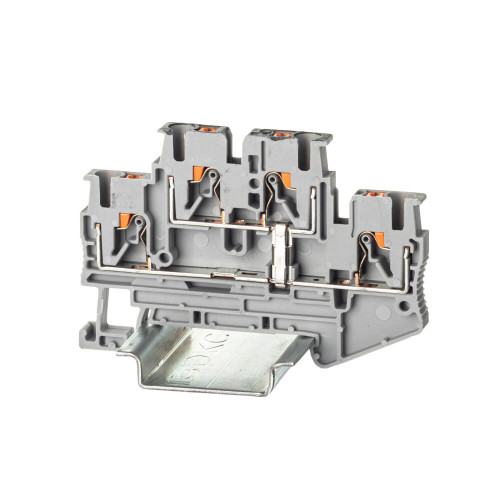

Клемма двухуровневая, зажим push-in, 4 точки подключения, уровни соединены перемычкой, 2.5 кв.мм, серая
VPRTT-2.5-PV-GY
Клемма двухуровневая с Push-in зажимом предназначена для соединения четырех проводников, а за счет кнопки-толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Уровни соеденены перемычкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 4 точки подключения, 2.5 мм². Вставные перемычки. Габариты (В×Ш×Г) 47,6×68,9×5,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 47.6
- Два проводника одинакового сечения в двойном наконечнике 0,5 мм²
- Длина снятия изоляции 8−10 мм
- Длина, мм 68.9
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество полюсов 4
- Количество точек подключения 4
- Количество уровней 2
- Количество ярусов 2
- Максимальное сечение 4 мм²
- Максимальный ток 24 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номин. напряжение, В 500
- Номин. ток In, А 24
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 2,5 мм²
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...2.5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...2.5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...2.5
- Поперечное сечение жилы, мм² 2.5
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки 0,6 × 3,5
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 5,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 5.2
430р.
- На складе
- Код товара: VPRTT-2.5-PV-GY
- Артикул: VPRTT-2.5-PV-GY
