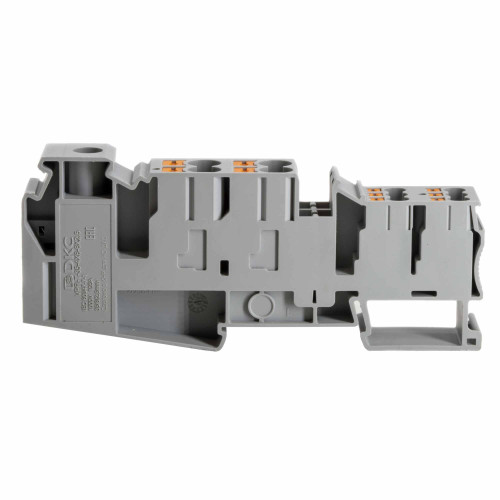

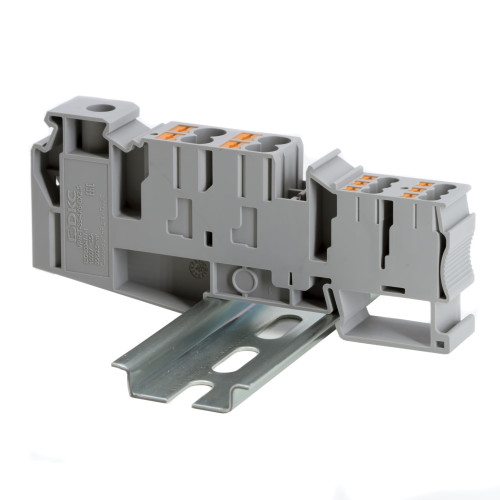

Клемма гибридная, винтовой зажим 35 кв.мм, push-in 4х6 кв.мм, 6х2.5кв.мм
VPR-T-35-4X6-6X2.5
Гибридная распределительная клемма сочетает винтовой и push-in зажимы, обеспечивая надежное подключение вводных и отходящих проводников различного сечения. Вводной зажим рассчитан на проводники до 35 мм², отходящие — на несколько push-in контактов для быстрого монтажа. Два канала для перемычек с шагом 8 мм позволяют объединять клеммы между собой. Предусмотрены отверстия для подключения тестового щупа, что облегчает контроль и обслуживание цепей. Габариты (В×Ш×Г) — 48,8×110,4×16 мм.
Документация и файлы
Декларация о соответствии
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 48.8
- Длина снятия изоляции 25 мм
- Длина снятия изоляции push-in 10-12 мм
- Длина, мм 110.4
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 11
- Количество полюсов 11
- Количество точек подключения 11
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 50 мм2
- Максимальное сечение push-in 10 мм2
- Максимальный ток 105 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 3,2−3,7 N∙m
- Номин. напряжение, В 1000
- Номин. ток In, А 105
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 35 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...35
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...50
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...35
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...35
- Поперечное сечение жилы, мм² 35
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер винта M6
- Размер отвертки 1,0 × 6,5
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт / Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 16.3 мм
- Ширина/размер ячейки, мм 16
2610р.
- На складе
- Код товара: VPR-T-35-4X6-6X2.5
- Артикул: VPR-T-35-4X6-6X2.5
