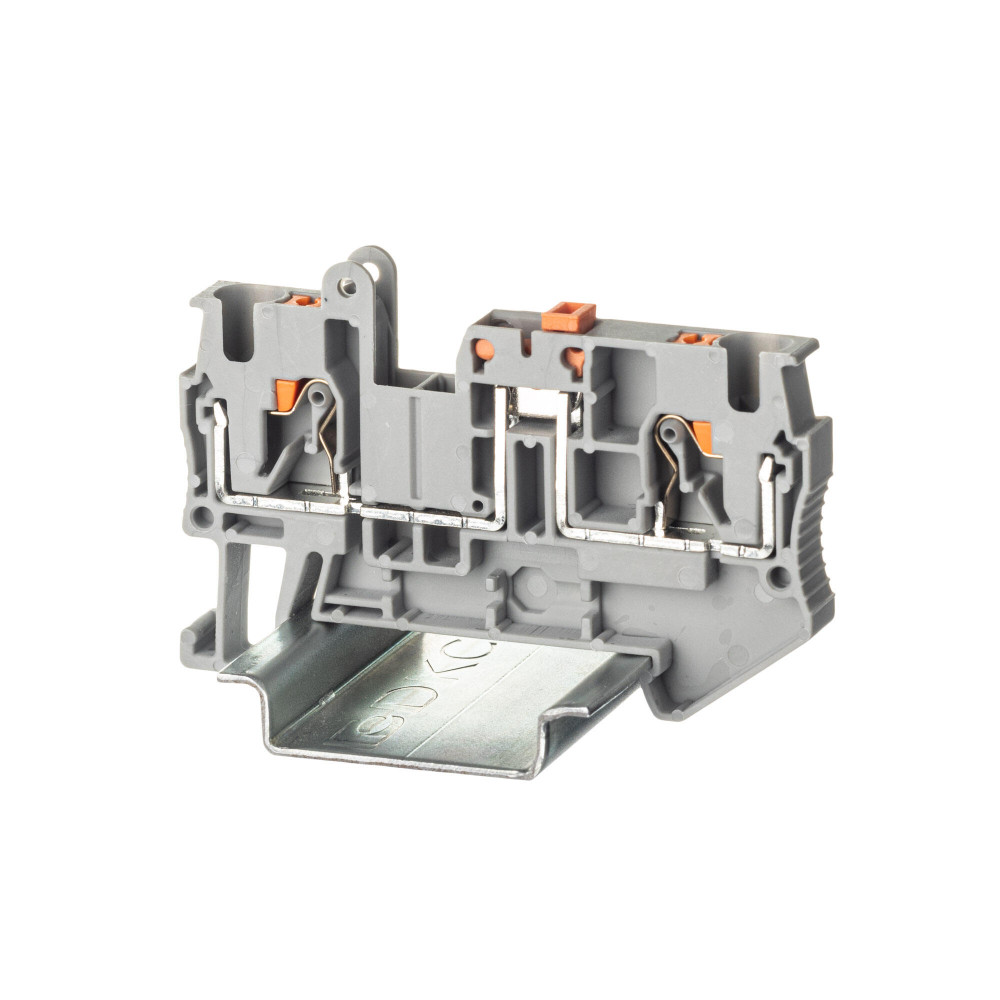

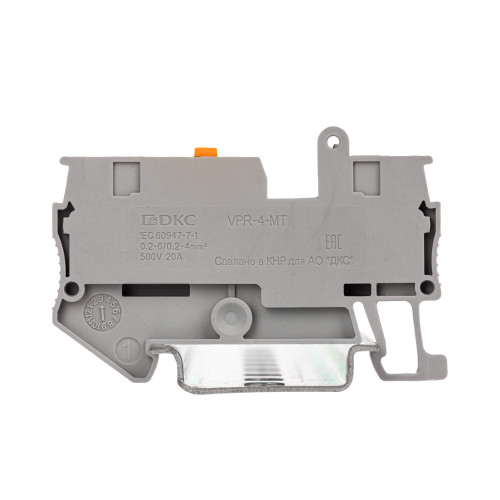

Клемма с размыкателем, зажим push-in, 2 точки подключения, 4 кв.мм, серая
VPR-4-MT
Клемма с размыкателем с Push-in зажимом предназначена для соединения двух проводников, разрыва цепи и безопасного обслуживания и модификации обесточенной цепи. Ввод проводов сверху. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Винты с гнездами для щупа (P-P). Габариты (В×Ш×Г) 41,7×60,7×6,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 41.7
- Два проводника одинакового сечения в двойном наконечнике 0,5−1 мм²
- Длина снятия изоляции 10−12 мм
- Длина, мм 60.7
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 6 мм²
- Максимальный ток 20 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номин. напряжение, В 500
- Номин. ток In, А 20
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 4 мм²
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.25...4
- Рабочая температура, °C -40...105
- Размер отвертки 0,6 × 3,5
- С интегрированным тестовым гнездом Нет
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип разделения Поворотный
- Тип разъединения кросс-соединения Втычной
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы С размыкателем
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 6,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 6.2
360р.
- На складе
- Код товара: VPR-4-MT
- Артикул: VPR-4-MT
