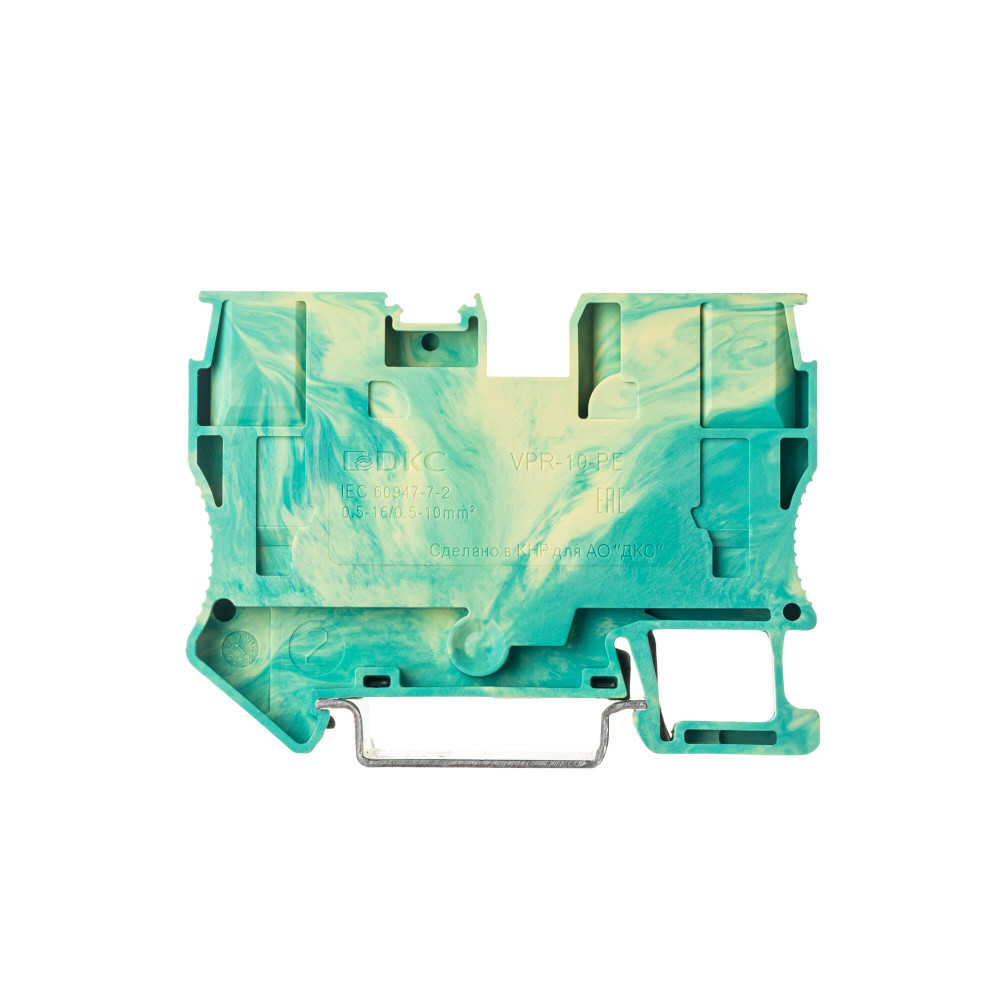

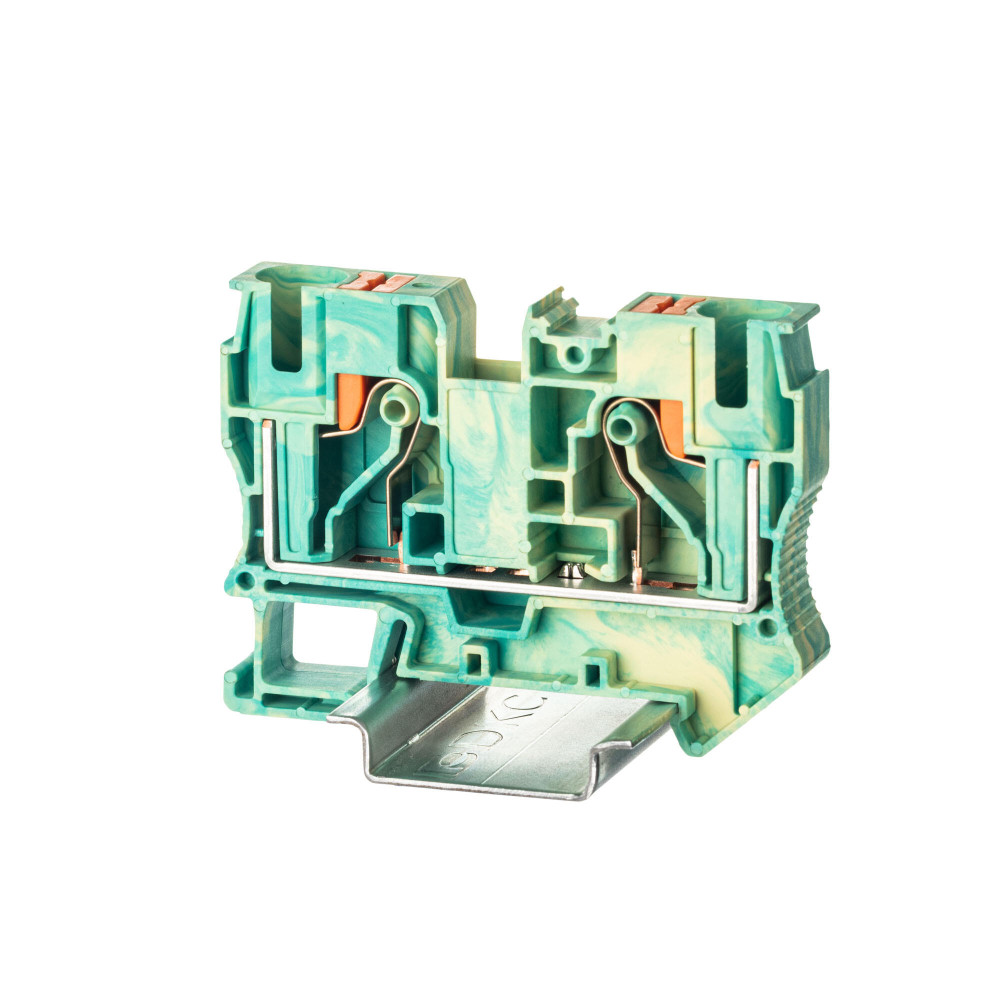

Клемма заземления, зажим push-in, 2 точки подключения, 10 кв.мм
VPR-10-PE-YG
Клемма для заземления с Push-in зажимом предназначена для соединения двух проводников, а за счет кнопки- толкателя обеспечивается защита от ошибок при монтаже и случайного прикосновения. Клемма имеет электрический контакт с DIN-рейкой. Монтаж осуществляется на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105оС. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Желто-зеленый цвет, 2 точки подключения, 10 мм². 2 канала для вставных перемычек. Габариты (В×Ш×Г) 51,3×67,7×10,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Возможно использование с функцией PEN Нет
- Высота (на мин. возможной высоте установки), мм 51.3
- Два проводника одинакового сечения в двойном наконечнике 0,5−4 мм²
- Длина снятия изоляции 15−18 мм
- Длина, мм 67.7
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 16 мм²
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 10 мм²
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.5 ...10
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.5...16
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.5 ...10
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.5 ...10
- Рабочая температура, °C -40...105
- Размер отвертки 1,0 × 5,5
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Заземление
- Цвет Желто-зеленый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 10,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 10.2
400р.
- На складе
- Код товара: VPR-10-PE-YG
- Артикул: VPR-10-PE-YG
