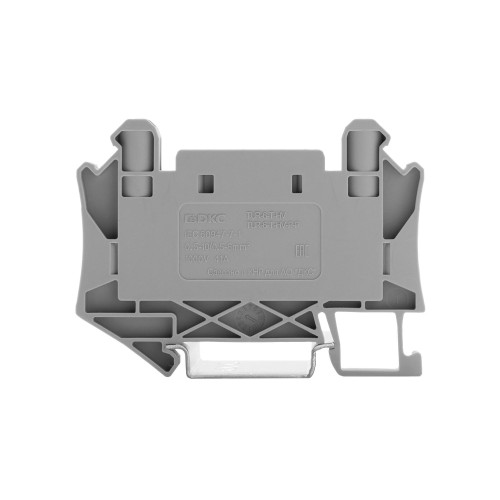

Клемма измерительная, для вставных изолированных перемычек, винтовойзажим, 2 точки подключения, дополнительные гнезда, 6 кв.мм, серая
TUR-6-T-HV-P-P
Клемма измерительная с размыкателем для вставных изолированных перемычек предназначена для коммутации в измерительных цепях трансформаторов тока и напряжения в цепях до 1000 В. Винтовой зажим, 2 точки подключения, дополнительные гнезда. Номинальное сечение 6 мм2. 2 канала для установки вставных перемычек- по одному с каждой стороны. Cовместима с перемычками для стандартных винтовых и Push-in клемм. Габариты (В×Ш×Г) - 54,3×72,6×8,2 мм. Цвет - серый.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
Технические данные
- Высота (на мин. возможной высоте установки), мм 54.3
- Два проводника одинакового сечения 0,5−2.5 мм2
- Длина снятия изоляции 13 мм
- Длина, мм 72.6
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 10 мм2
- Максимальный ток 57 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 1,2−1,6 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 57
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 6 мм2
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.25...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.5...10
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.25...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.25...6
- Рабочая температура, °C -40...105
- Размер винта разъединителя M3
- Размер винта точки подключения M4
- Размер отвертки 1,0 × 4,0
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип разделения Слайдер
- Тип разъединения кросс-соединения Слайдер
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Измерительная с размыкателем
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 8,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 8.2
620р.
- На складе
- Код товара: TUR-6-T-HV-P-P
- Артикул: TUR-6-T-HV-P-P
