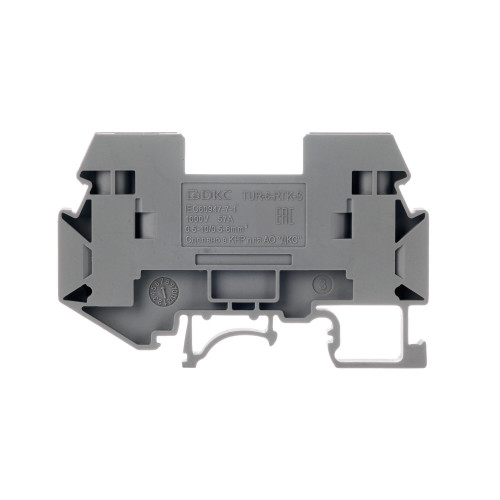

Клемма измерительная, винтовой зажим, 2 точки подключения, 6 кв.мм, серая
TUR-6-RTK-S

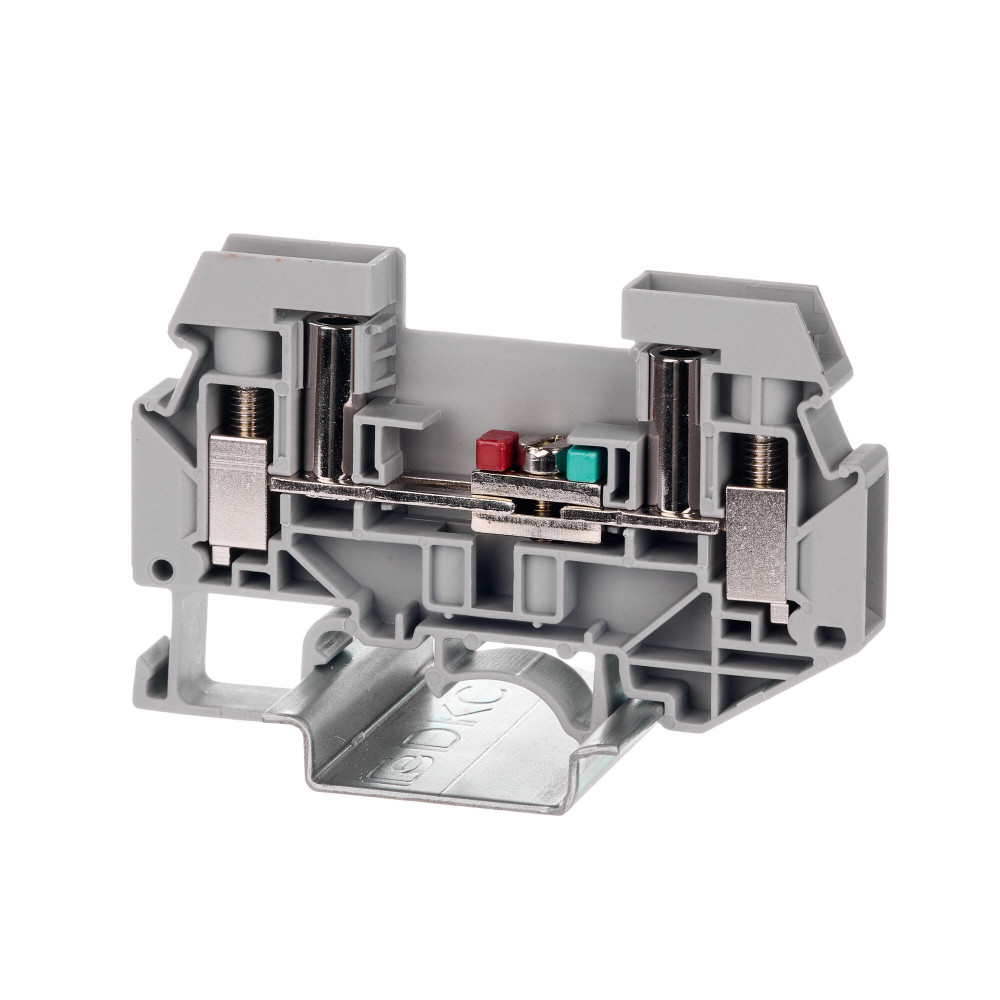

Клемма измерительная с винтовым зажимом предназначена для соединения двух проводников и подключения измерительных транформаторов тока и напряжения. Имеет встроенную продольную подвижную перемычку и возможность установки перемычки для КЗ между клеммами для закорачивания вторичных цепей трансформаторов тока. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 6 мм². Система винтовых и сдвижных перемычек. Габариты (В×Ш×Г) 51,5×72×8,2 мм.
Документация и файлы
Декларация о соответствии
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 51.5
- Два проводника одинакового сечения 0,5−4 мм²
- Длина снятия изоляции 13 мм
- Длина, мм 72
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 10 мм²
- Максимальный ток 57 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 1,2−1,5 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 57
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 6 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.5...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.5...10
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.5...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.5...6
- Рабочая температура, °C -40...105
- Размер винта разъединителя M3
- Размер винта точки подключения M4
- Размер отвертки 1,0 × 4,0
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем)/G-рейка (с G-профилем)
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип разделения Слайдер
- Тип разъединения кросс-соединения Слайдер
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Измерительная с размыкателем
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 8,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 8.2
520р.
- На складе
- Код товара: TUR-6-RTK-S
- Артикул: TUR-6-RTK-S
