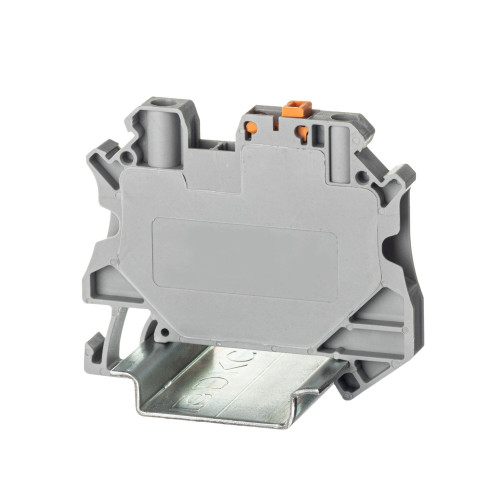

Клемма с размыкателем, тестовые гнезда, винтовой зажим, 2 точки подключения, 4 кв.мм, серая
TUR-4-MT-P-P
Клемма с размыкателем с винтовым зажимом предназначена для соединения двух проводников, разрыва цепи и безопасного обслуживания и модификации обесточенной цепи. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 4 мм². 2 канала для вставных перемычек. Винты с гнездами для щупа (P-P). Габариты (В×Ш×Г) 49,1×57,8×6,2 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 49.1
- Два проводника одинакового сечения 0,14−1,5 мм²
- Длина снятия изоляции 9 мм
- Длина, мм 57.8
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 6 мм²
- Максимальный ток 20 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 0,6−0,8 Н∙м
- Номин. напряжение, В 500
- Номин. ток In, А 20
- Номинальное импульсное напряжение 6 кВ
- Номинальное сечение 4 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...4
- Рабочая температура, °C -40...105
- Размер винта M3
- Размер отвертки 0,6 × 3,5
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип разделения Поворотный
- Тип разъединения кросс-соединения Втычной
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы С размыкателем
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 6,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 6.2
520р.
- На складе
- Код товара: TUR-4-MT-P-P
- Артикул: TUR-4-MT-P-P
