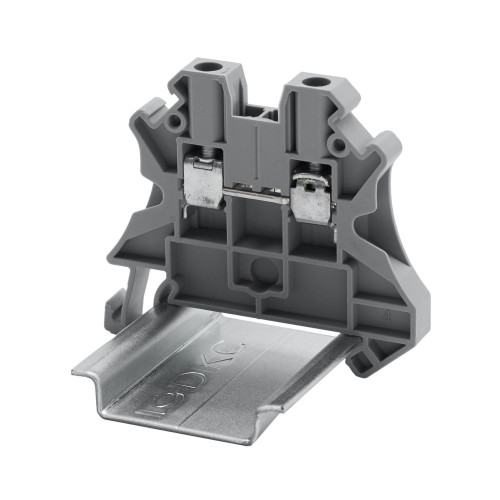

Клемма проходная, винтовой зажим, 2 точки подключения, 2.5 кв.мм, серая
TUR-2.5R
Проходная клемма TUR-2.5R с винтовым зажимом произведена на заводе в Твери. Предназначена для надежного соединения 2-х проводников, подключения и распределения электрических цепей в щитках, шкафах управления и других видах электрооборудования.
Модель подходит для большинства общетехнических и промышленных установок, так как рассчитана на номинальный ток 24 А и напряжение до 1000 В, Корпус выполнен из термопласта с классом негорючести UL94 V0, устойчив к температурам от –60 до +105 °C. Клемма монтируется на стандартную DIN-рейку 35 мм, имеет один уровень, серый цвет, два канала для вставных перемычек и два винтовых зажима с боковым подключением. Поддерживает подключение одножильных и многожильных проводов сечением 0.14–4 мм², включая тонкопроволочные варианты с или без наконечника. Компактные размеры (длина 53,3 мм, ширина 5.2 мм, высота 47 мм) позволяют использовать клемму в плотных сборках. Для установки требуется торцевая пластина.
Документация и файлы
Декларация о соответствии
Сертификат пожарной безопасности
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 47
- Два проводника одинакового сечения 0,14−1,5 мм2
- Длина снятия изоляции 9 мм
- Длина, мм 53.3
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество полюсов 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 4 мм2
- Максимальный ток 32 A
- Масса 8,54 г
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 0,4−0,7 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 24
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 2,5 мм2
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.14...4
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.14...4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.14...4
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.14...2.5
- Поперечное сечение жилы, мм² 2.5
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -60...105
- Размер винта M2.5
- Размер отвертки 0,6 × 3,5
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Проходная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 5,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 5.2
50р.
- На складе
- Код товара: TUR-2.5R
- Артикул: TUR-2.5R
