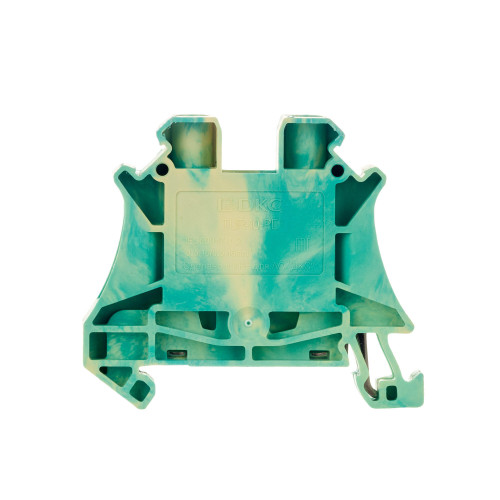

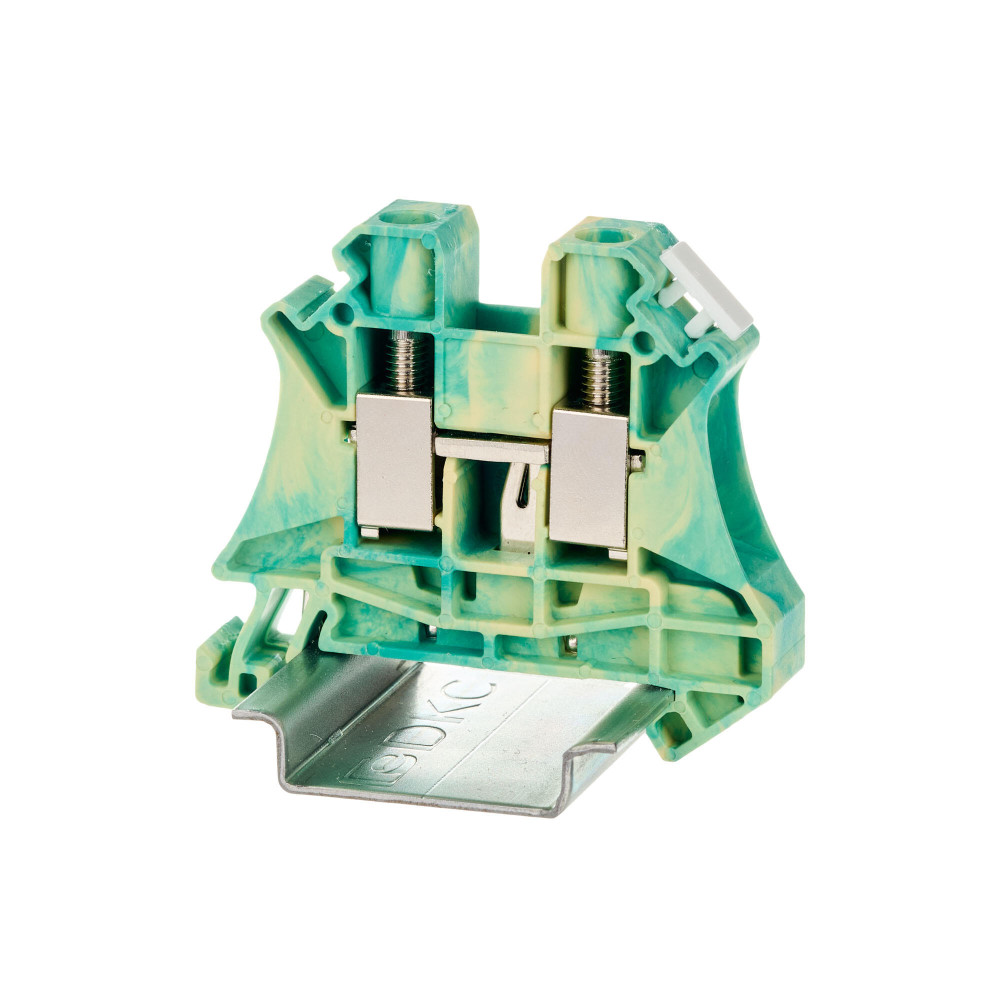

Клемма заземления, винтовой зажим, 2 точки подключения, 10 кв.мм
TUR-10-PE
Клемма для заземления с винтовым зажимом предназначена для соединения двух проводников. Монтаж на DIN-рейку OMEGA. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94. Имеет электрический контакт с DIN-рейкой.
Желто-зеленый цвет, 2 точки подключения, 10 мм². 1 канал для вставных перемычек. Габариты (В×Ш×Г) 47,5×53×10,2 мм.
Документация и файлы
Декларация о соответствии
Отказное письмо
3D-модели (STEP)
Технические данные
- Возможно использование с функцией PEN Нет
- Высота (на мин. возможной высоте установки), мм 47.5
- Два проводника одинакового сечения 0,5−4 мм²
- Длина снятия изоляции 10 мм
- Длина, мм 53
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 16 мм²
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 1,5−1,8 Н∙м
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 10 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.5...16
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.5...16
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.5...16
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.5...10
- Рабочая температура, °C -40...105
- Размер винта M4
- Размер отвертки 1,0 × 4,0
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Да
- Функция клеммы Заземление
- Цвет Желто-зеленый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 10,2 мм
- Ширина DIN-рейки 35 мм
- Ширина/размер ячейки, мм 10.2
390р.
- На складе
- Код товара: TUR-10-PE
- Артикул: TUR-10-PE
