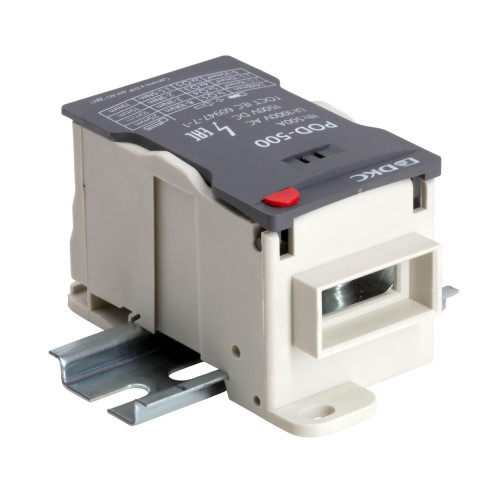

Блок распределительный, винтовой зажим, плоский 24x8 мм, 2x35 кв.мм, 5x16 кв.мм, 4х10 кв.мм
POD-500

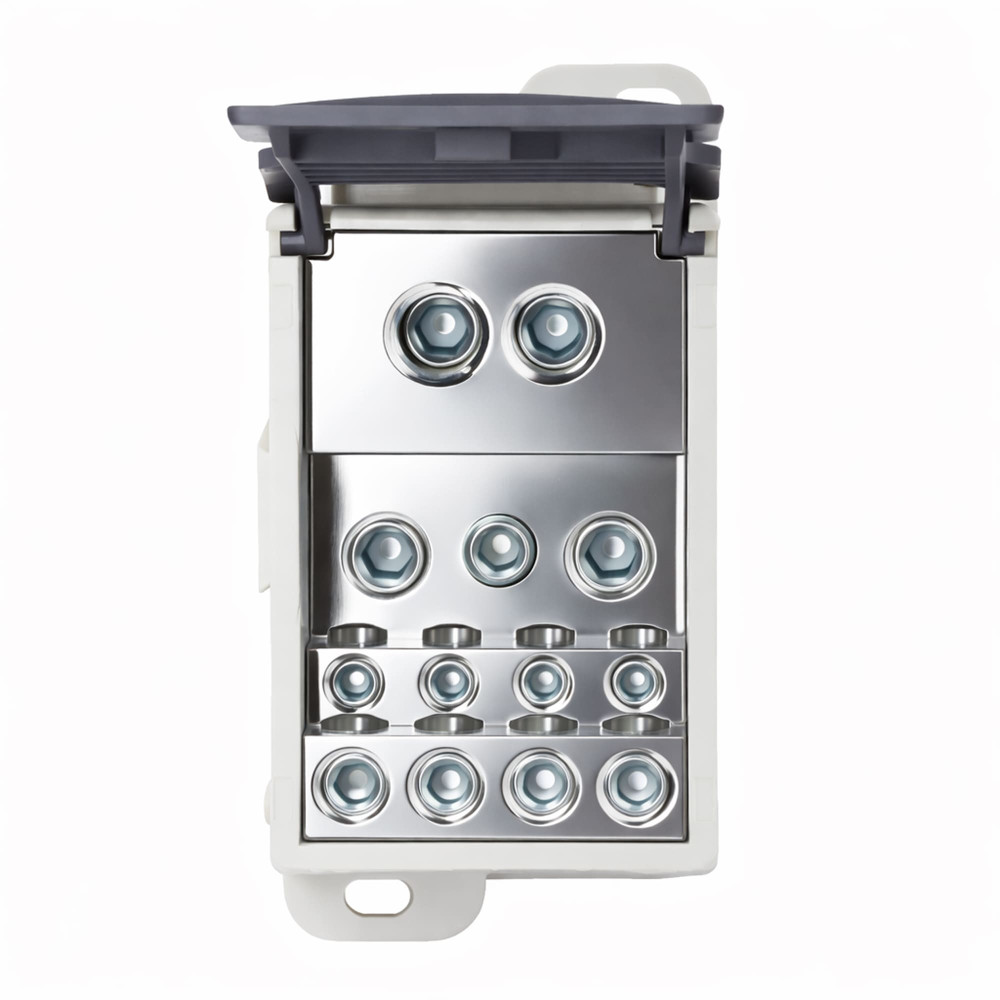

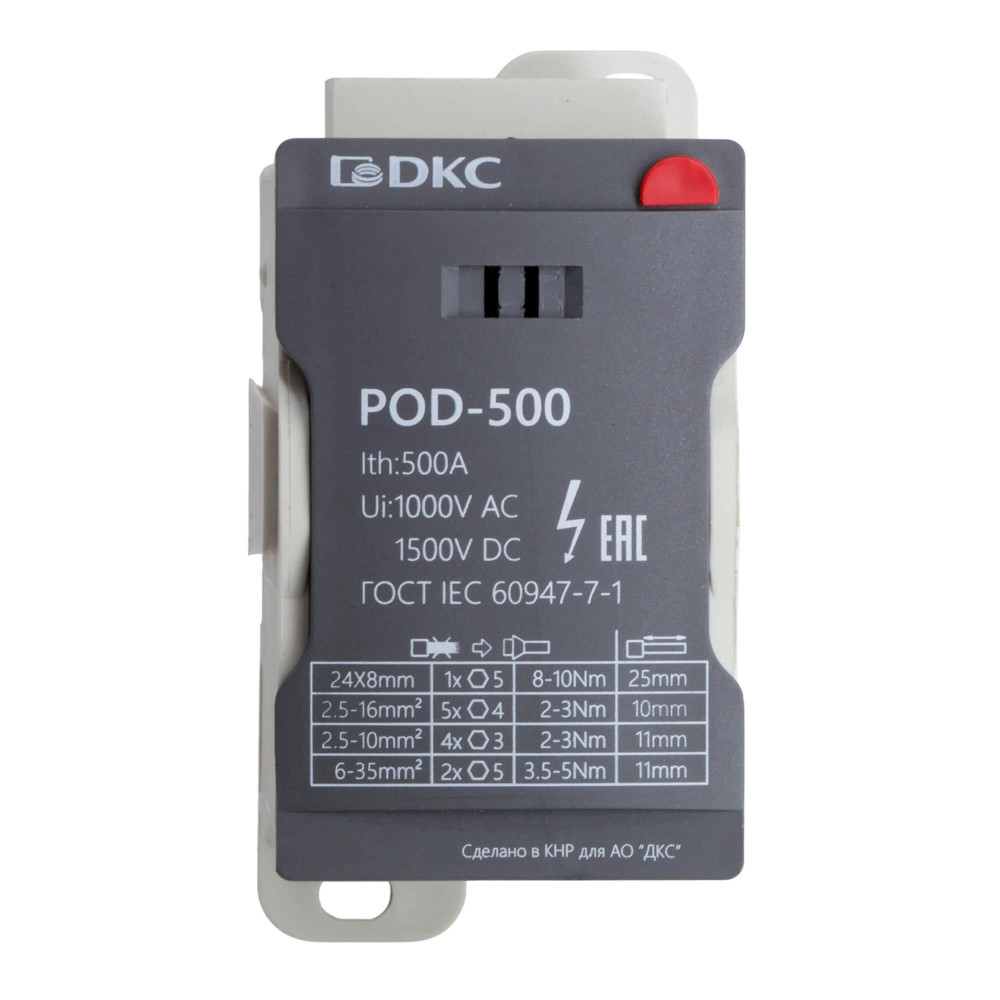

Распределительный блок POD-250 с винтовым зажимом служит для соединения и распределения многожильных или обжатых наконечником гибких проводников в электрических щитах. Установка на DIN-рейку высотой 35 мм или монтажную плату. Боковой штифт обеспечивает стыковку блоков между собой. На крышке распределительного блока нанесена ключевая информация, а также есть паз для маркировки NUTB5. В комплект входит цветная пластиковая маркировка (синий, зеленый, красный, желтый) и самоклеящаяся (L1, L2, L3, N, заземление, круг). Корпус выполнен из полиамида с классом горючести V0 UL-94. Степень защиты – IP20. Цвет – серый, 1 плоский ввод сечением 24х8 мм2, 11 точек подключения (выводов) с номинальным сечением проводников 2,5-35 мм2. Габариты (В×Ш×Г) – 51,5×49×96,5 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 52
- Длина снятия изоляции ввода 25 мм
- Длина снятия изоляции вывод 1 10 мм
- Длина снятия изоляции вывод 2 11 мм
- Длина снятия изоляции вывод 3 11 мм
- Длина, мм 96.5
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 12
- Количество полюсов 12
- Количество точек подключения 11
- Количество уровней 1
- Количество ярусов 1
- Максимальный ток 500 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки ввода 8−10 Н∙м
- Момент затяжки вывода 1 2−3 Н∙м
- Момент затяжки вывода 2 2−3 Н∙м
- Момент затяжки вывода 3 3.5−5 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 500
- Номинальное сечение ввода 24X8 мм2
- Номинальное сечение вывода 1 16 мм2
- Номинальное сечение вывода 2 10 мм2
- Номинальный кратковременный выдерживаемый ток 24,5 кА
- Пиковый выдерживаемый ток 51 кА
- Позиция соединения Сбоку
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 2.5...35
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 40...192
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 2.5...35
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 2.5...25
- Поперечное сечение жилы, мм² 24
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер отвертки ввода S5
- Размер отвертки вывод 1 S4
- Размер отвертки вывод 2 S3
- Размер отвертки вывод 3 S5
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Винт
- Тип продукции Клемма
- Тип электрич. соединения 1 Винтовое соединение
- Тип электрич. соединения 2 Винтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 49 мм
- Ширина/размер ячейки, мм 49
3030р.
- На складе
- Код товара: POD-500
- Артикул: POD-500
