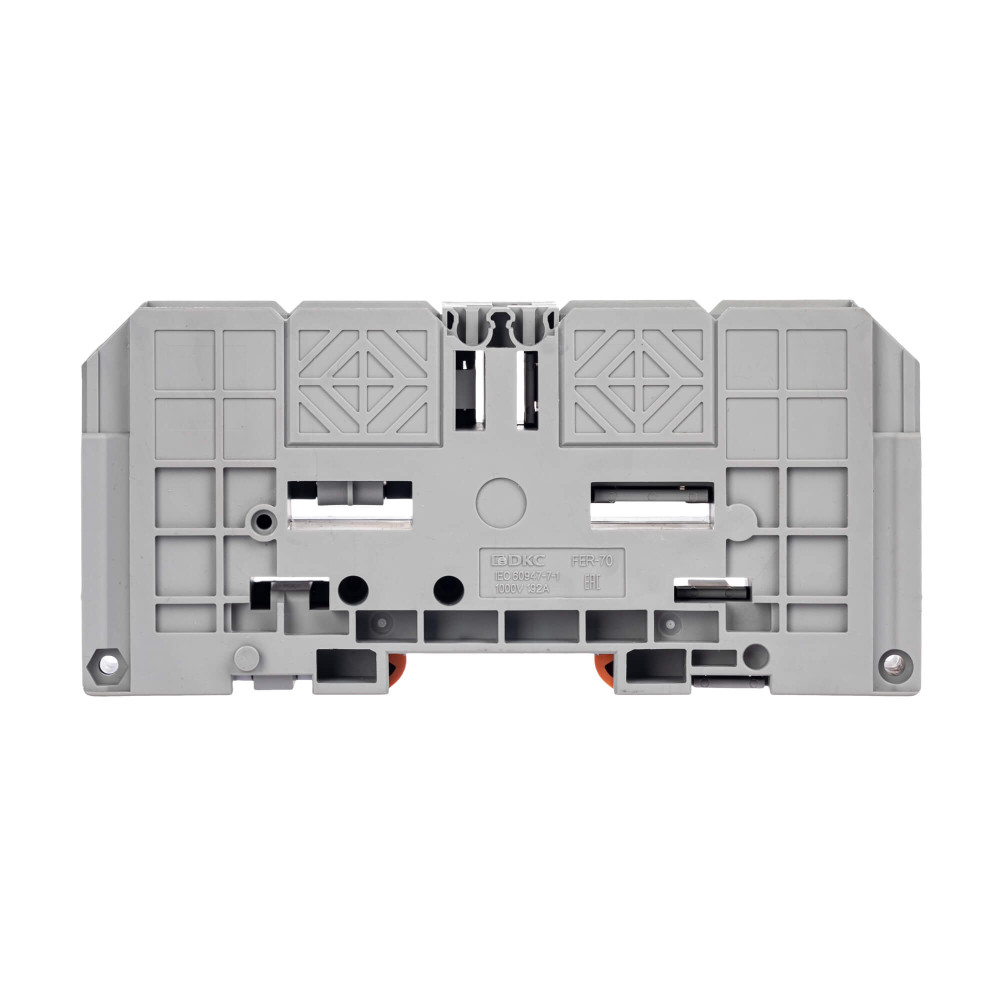

Клемма проходная, болтовой зажим, 2 точки подключения, 70 кв.мм, серая
FER-70

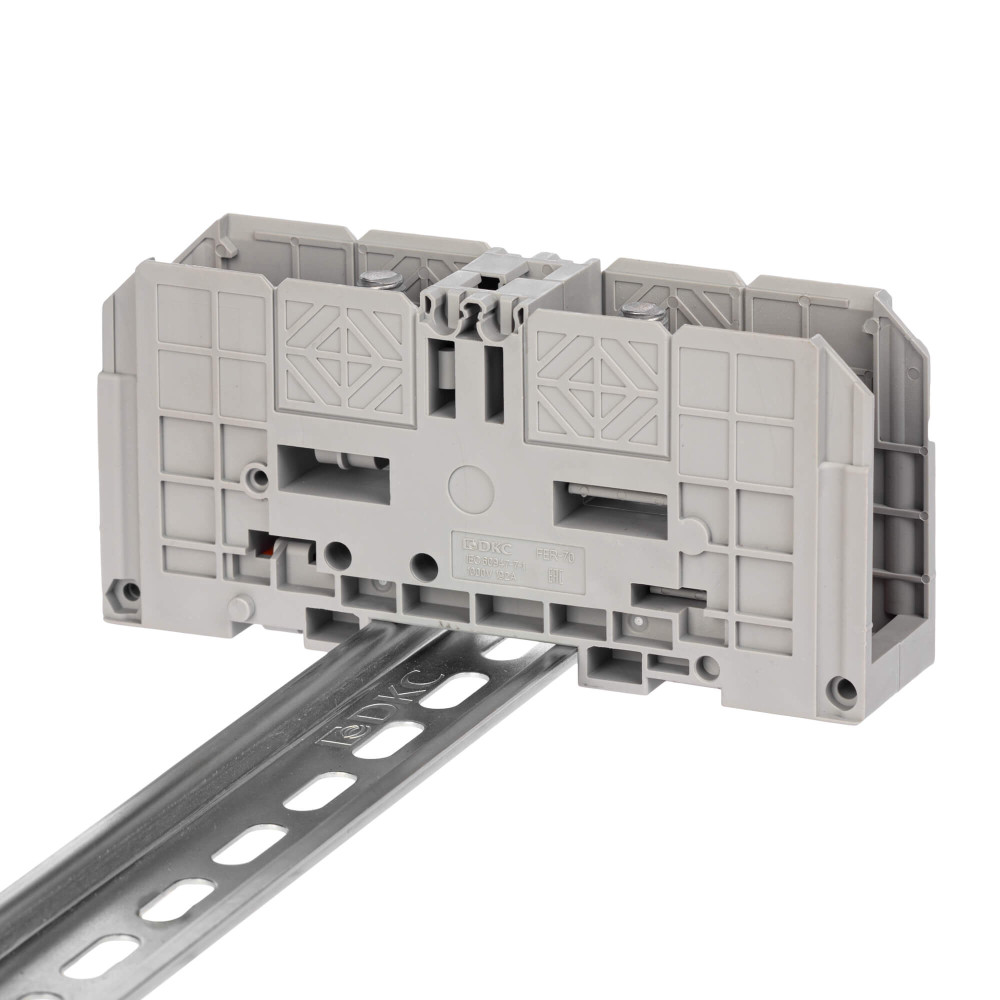

Клемма проходная с болтовым зажимом предназначена для коммутации 2 проводников. Монтаж на DIN-рейку OMEGA или панель. Температура эксплуатации от -40 до +105°C. Корпус выполнен из ПА 6.6 с классом горючести V0 UL-94.
Серый цвет, 2 точки подключения, 70 мм². Монтаж перемычек на шпильку клеммы. Габариты (В×Ш×Г) 64×132×32 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
Отказное письмо
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 64
- Длина, мм 132
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 2
- Количество полюсов 2
- Количество точек подключения 2
- Количество уровней 1
- Количество ярусов 1
- Максимальное сечение 95 мм²
- Максимальный ток 232 A
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Момент затяжки 6−12 Н∙м
- Номин. напряжение, В 1000
- Номин. ток In, А 192
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 70 мм²
- Позиция соединения Сбоку
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 2.5...90
- Поперечное сечение жилы, мм² 70
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- Размер болта M8
- Сечение проводника, подключенного через наконечник DIN 46234 2,5−95 мм²
- Сечение проводника, подключенного через наконечник DIN 46235 16−70 мм²
- Соединенные внутри уровни (между собой) Нет
- Способ монтажа DIN-рейка (с -профилем) 35 мм
- Степень загрязненности 3
- Тип зажима Болтовой
- Тип продукции Клемма
- Тип электрич. соединения 1 Болтовое соединение
- Тип электрич. соединения 2 Болтовое соединение
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Проходная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 32 мм
- Ширина/размер ячейки, мм 32
1800р.
- На складе
- Код товара: FER-70
- Артикул: FER-70
