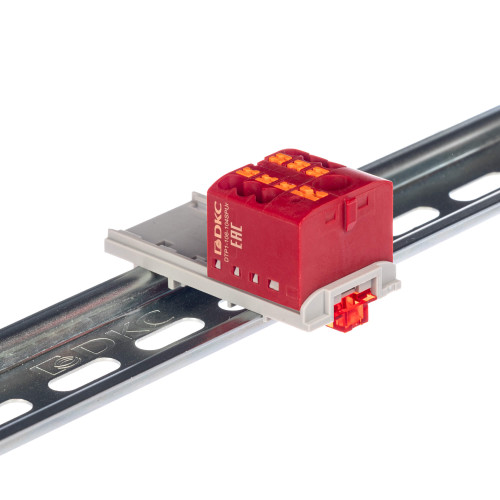

Блок распределительный с верт. адаптером на рейки шириной 15/35мм, зажим push-in, 1 ввод 6 кв.мм, 6 точек подключения 2,5 кв.мм, красный
DTP1-106-104SPUR-V
Распределительный блок с push-in зажимом и вертикальным адаптером предназначен для надежного распределения потенциала между несколькими цепями. Оснащен одним вводом для проводников сечением 6 мм² и шестью точками подключения по 2,5 мм². Конструкция обеспечивает быстрый монтаж без инструмента и установку на DIN-рейку шириной 15 или 35 мм. Корпус выполнен из полиамида 6.6 с классом горючести V0 по UL-94, что гарантирует прочность и устойчивость к нагреву. Габариты (В×Ш×Г) — 21,7×25,7×28,8 мм, цвет — красный.
Документация и файлы
Декларация о соответствии
Технические данные
- Высота (на мин. возможной высоте установки), мм 21.7
- Длина снятия изоляции 8−10 мм
- Длина снятия изоляции ввода 10−12 мм
- Длина, мм 28.8
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 7
- Количество полюсов 7
- Количество точек подключения 7
- Количество уровней 1
- Максимальное сечение 4 мм2
- Максимальное сечение ввода 10 мм2
- Максимальный ток 32 A
- Максимальный ток общий 57 A
- Масса 0,017 кг
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Наличие ввода 6(10) мм2 Да
- Номин. напряжение, В 690
- Номин. ток In, А 41
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 2,5 мм2
- Номинальное сечение ввода 6 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...6
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...10
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...6
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...6
- Поперечное сечение жилы, мм² 6
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- С защитой от прикосновения Да
- Соединенные внутри уровни (между собой) Да
- Способ монтажа DIN-рейка (с -профилем) 35 мм,Вертикально на DIN-рейку
- Степень загрязненности 3
- Тип зажима Push-in
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Красный
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 28,8 мм
- Ширина/размер ячейки, мм 25.7
520р.
- На складе
- Код товара: DTP1-106-104SPUR-V
- Артикул: DTP1-106-104SPUR-V
