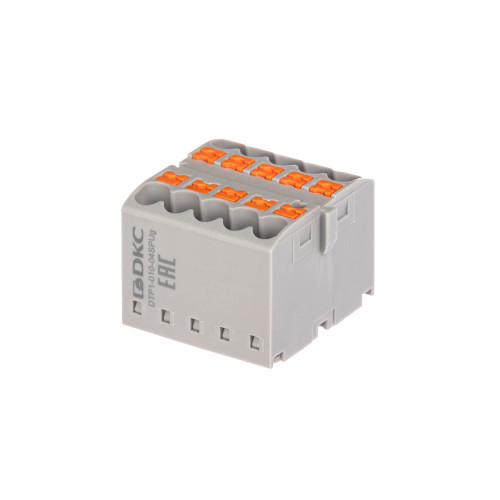

Блок распределительный, зажим push-in, 10 точек подключения 2,5 кв.мм, серый
DTP1-010-04SPUG

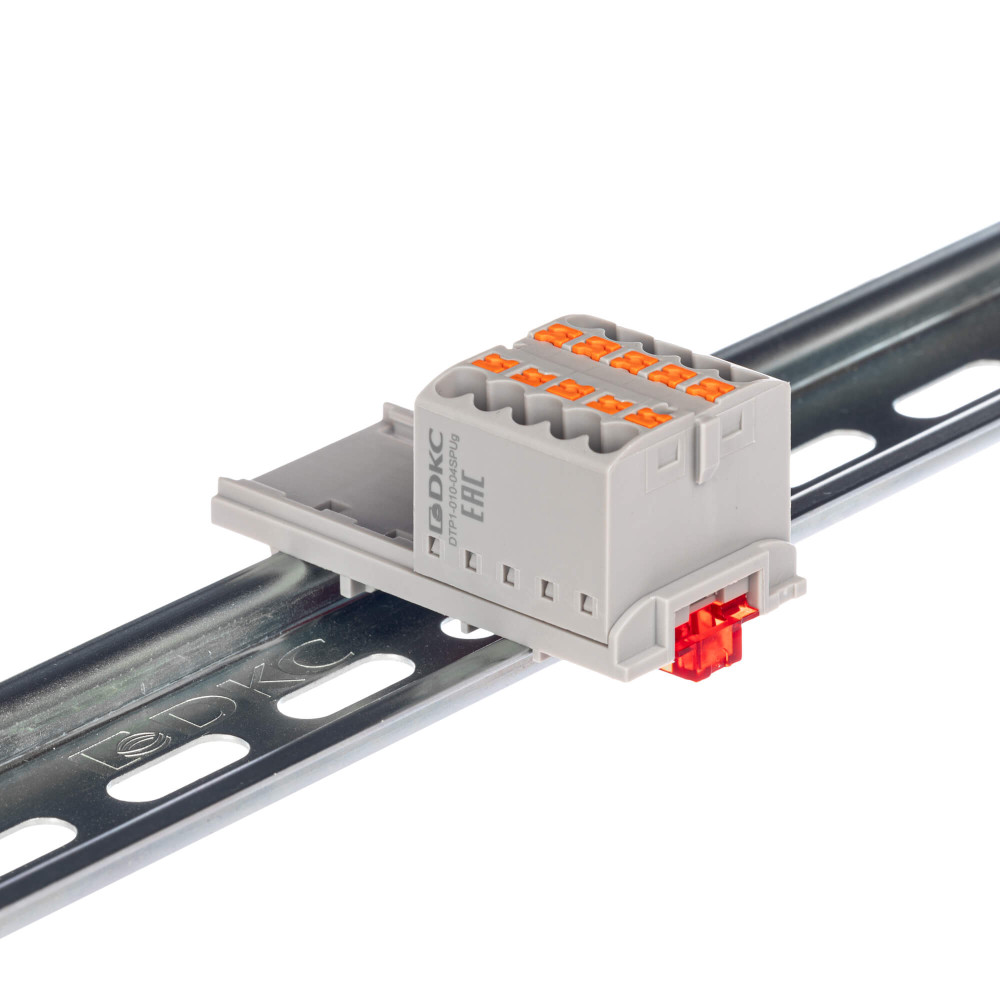

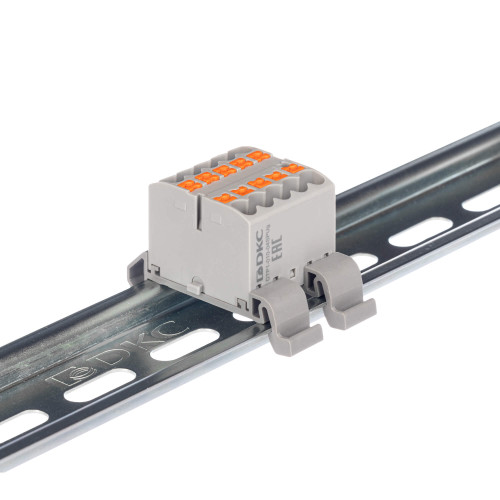

Блок распределительный с push-in зажимом предназначен для распределения потенциала на несколько точек подключения. Монтаж осуществляется на DIN-рейку шириной 15 или 35 мм и на монтажную плату с помощью адаптеров. Температура эксплуатации – от -40 до +105 °C. Корпус выполнен из полиамида 6.6 с классом горючести V0 UL-94. Цвет – серый, 10 точек подключения, номинальное сечение проводников – 2,5 мм2. Габариты (В×Ш×Г) – 21,7×26,4×28,8 мм.
Документация и файлы
Декларация о соответствии
Типовое одобрение
3D-модели (STEP)
Технические данные
- Высота (на мин. возможной высоте установки), мм 21.7
- Длина снятия изоляции 8−10 мм
- Длина, мм 28.8
- Класс воспламеняемости изоляц. материала согл. UL94 V0
- Код ОКПД 2 27.33.13.120
- Количество зажимов на 1 уровень 10
- Количество перемык. зажимов 10
- Количество полюсов 10
- Количество точек подключения 10
- Количество уровней 1
- Максимальное сечение 4 мм2
- Максимальный ток 32 A
- Масса 0,017 кг
- Материал изоляции корпуса Термопласт
- Материал корпуса PA
- Наличие ввода 6(10) мм2 Нет
- Номин. напряжение, В 690
- Номин. ток In, А 24
- Номинальное импульсное напряжение 8 кВ
- Номинальное сечение 2,5 мм2
- Позиция соединения Сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, 0.2...2.5
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, 0.2...4
- Поперечн. сечение подключ. тонкопроволочного провода без наконеч 0.2...2.5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечни 0.2...2.5
- Поперечное сечение жилы, мм² 2.5
- Проверено на взрывобезопасность по версии Ex e Нет
- Рабочая температура, °C -40...105
- С защитой от прикосновения Да
- С интегрированным тестовым гнездом Да
- Соединенные внутри уровни (между собой) Да
- Способ монтажа Прочее
- Степень загрязненности 3
- Тип зажима Push-in
- Тип продукции Клемма
- Тип электрич. соединения 1 Соединение с пружинным зажимом
- Тип электрич. соединения 2 Соединение с пружинным зажимом
- ТН ВЭД 8536901000
- Требуется торцевая пластина Нет
- Функция клеммы Распределительная
- Цвет Серый
- Честный знак. Товарная группа Радиоэлектронная продукция
- Ширина 26,4 мм
- Ширина/размер ячейки, мм 26.4
540р.
- На складе
- Код товара: DTP1-010-04SPUG
- Артикул: DTP1-010-04SPUG
