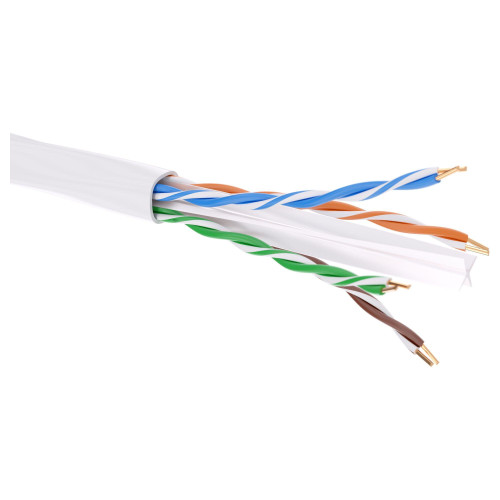

Кабель витая пара кат. 6 неэкранированный U/UTP, 4 пары, нг(А)-HF, цвет внешней оболочки белый, катушка 305 м

RN6UUK01WH

Описание
Характеристики

Неэкранированные кабели c конструкцией U/UTP категории 6 в исполнении нг(А)-HF не распространяют горение при групповой прокладке при испытании по ГОСТ IEC 60332-3-22 с объемом горючей массы неметаллических элементов конструкции 7,0 л/м (класс А). Безгалогенные кабели обладают низкой дымообразующей способностью и не имеют в продуктах горения корозионноактивных газов. Снижение светопропускания в режиме горения и тления не превышает 40% при испытании по ГОСТ IEC 61034-2. Коррозионная активность газов, которые выделяются при активном горении материалов, соответствует показателю ПКА 1 при испытаниях по ГОСТ IEC 60754-1, ГОСТ IEC 60754-2. Класс пожарной опасности П1б.8.1.2.1. Для оконцевания кабеля вилками типа 8Р8С (RJ45) рекомендуем применять коннектор полевого монтажа - RN6RJ45FJ

Документация и файлы

Декларация о соответствии

СКС_ТР ЕАЭС 037_Кабель витая пара LS, HF, PVC_KP

Сертификат соответствия

Чертежи и 3D-модели

Технические данные

NVP показатель (cкорость распростр. сигнала в кабеле), % 68
Волновое сопротивление, Ом 100
Диаметр проводника в изоляции 1,02 мм
Диаметр проводника, мм 0.56
Диэлектрический крестообразный сепаратор Да
Допустимая температура при монтаже, °C -10...60
Допустимая температура при эксплуат. (без движения), °C -40...60
Защитная оболочка Нет
Испытательное напряжение постоянного тока, кВ/1 мин 1
Категория (Cat) 6
Категория системы CAT 6
Класс проводника Класс 1 (однопроволочная жила)
Код ОКПД 2 27.32.13.150
Количество жил 8
Количество элементов скрутки 4
Конструкция кабеля U/UTP
Конструкция проводника Однопроволочная (Solid)
Марка кабеля/провода U/UTP (UTP)
Маркировка жил Цвет
Материал внешн. оболочки Полиолефин
Материал изоляции жилы Полиолефин
Материал проводника Медь,Медь
Наруж. диаметр (прибл.), мм 6.2
Не распространяет горение при воздействии пламени (нг) В соотв. с ГОСТ Р МЭК 60332-3-22
Номин. сечение проводника, мм² 0.237
Номинальное напряжение перем/постоян, В 48/72
Область применения Для групповой прокладки внутри помещений
Объем горючей загрузки, л/м 0.0175
Поверхность проводника Без покрытия (голый)
Приложения 10BASE-T, 100BASE-T, 1000BASE-T, 10GBASE-T, IEEE PoE, PoE+ (802.3 af, 802.3 at, 802.3 bt)
Прокладка в земле Нет
Радиус изгиба ≥ 10 Ø
Размер AWG (амер. система маркир. толщины проводов) 23
Свободный от галогенов (согл. IEC 60754-2) Да
Сопротивление изоляции жил, Ом (20° С) 5000·км
Стандарты ISO 11801-1, IEC 61156-5, IEC 61156-9, TIA/EIA-568.2-D, EN 50173, ГОСТ Р 53245, ГОСТ Р 53246
Тип исполнения по ГОСТ 31565-2012 нг(А)-HF
Тип продукции Кабель медный
Тип системы Неэкранированная
ТН ВЭД 8544492000
Устойчивость к УФ-излучению Нет
Цвет Белый
Цвет внешн. оболочки Белый
Экран поверх скрутки Нет (без)
Экран поверх элемента скрутки Нет (без)
Электрическое сопротивление жилы (при 20 °С), Ом не более: 9,0 ·100м
Элемент скрутки Парный
