Угол листовой 45 градусов 100x300, горячий цинк
USC613HDZ
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары листового типа отличаются надежностью, их конструкция предотвращает провисание кабеля и его повреждение при прокладке. Плавные изгибы углов позволяют повысить эффективность использования внутреннего пространства.
Листовой угол 45 градусов позволяет осуществлять поворот трассы в горизонтальной плоскости под обозначенным углом. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 300 мм. Аксессуары в исполнении "Горячий цинк" имеют устойчивое к коррозии покрытие и могут в течение 30-50 лет эксплуатации противостоять ее проявлениям. Это позволяет применять такие аксессуары для построения кабельных трасс даже в условиях повышенной влажности.
Документация и файлы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- NATO монтажные отверстия Да
- Вид/ марка материала Сталь
- Внутр. радиус, мм 660
- Высота 100 мм
- Высота кабельного лотка, мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Горизонтальн.
- Исполнение для больших расстояний (усиленный) Да
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение Без соединит. разъема
- Нержавеющая сталь травлёная Да
- Отклонение (угол) 45°
- Перфорация в основании для монтажа Да
- Перфорированная боковая стенка Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Радиус изгиба 500 мм
- Тип аксессуара Угол горизонтальный 45 градусов
- Тип продукции Аксессуары листовых лотков
- Толщина лонжерона 1.5 мм
- Толщина материала, мм 1.5
- Ширина 300 мм
- Ширина кабельного лотка, мм 300
22290р.
- На складе
- Код товара: USC613HDZ
- Артикул: USC613HDZ
Отзывы (0)
Рекомендуемые товары

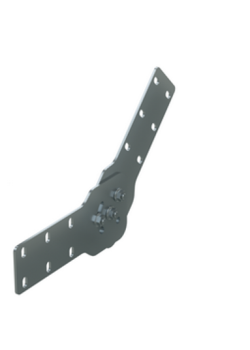

На складе Соединитель шарнирный вертикальный H 100 мм, цинк-ламельный (аналог горячеоцинкованный)
