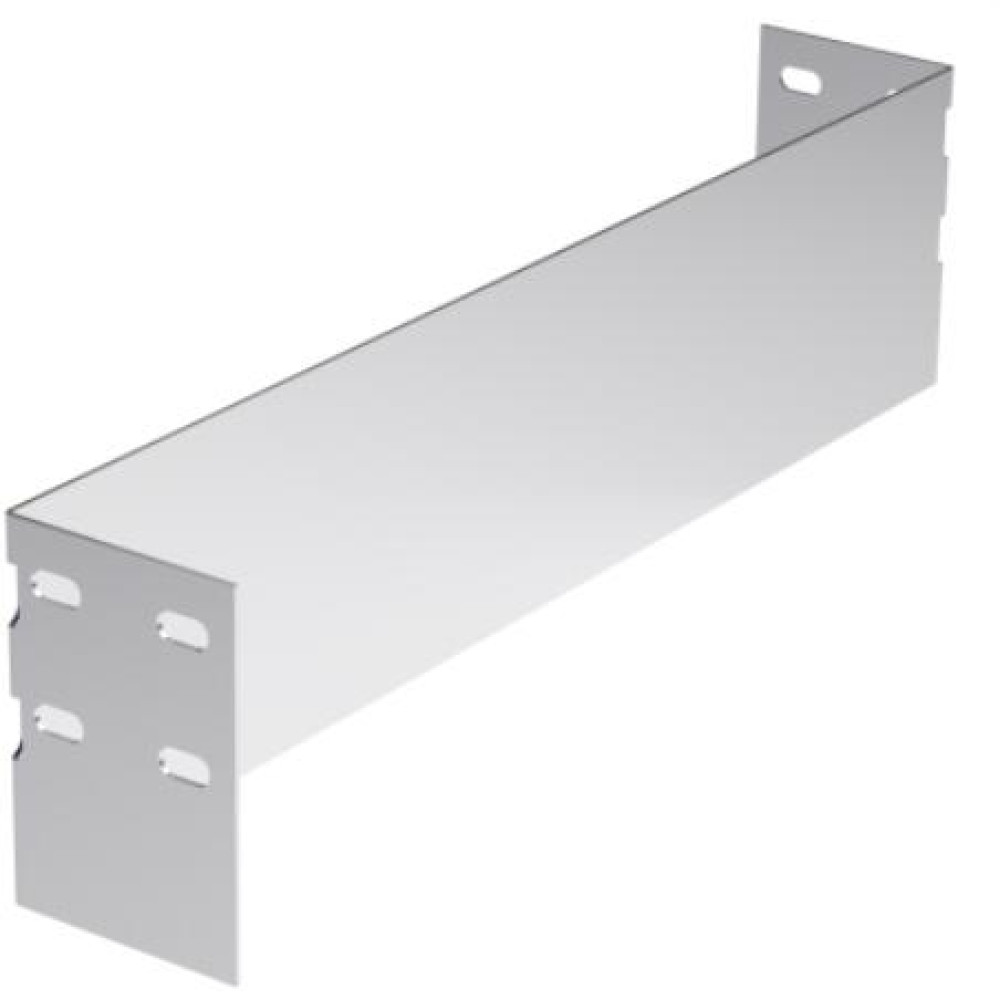

Редукция-заглушка H 150 мм, L 300 мм, цинк-ламель
URH053HDZL
При проектировании и построении кабельных трасс на основе системы тяжелых лотков индустриального назначения "U5 Combitech" иногда возникает необходимость соединить лотки различной ширины. В этом случае применяется переходник (или, иначе, редукция). Редукция-заглушка ДКС также используется на концевых участках трассы в качестве торцевой заглушки. На лоток аксессуар устанавливается с помощью метизов - гайки М6 (код СМ100600) и болта М6х16 (код СМ010616). Редукция предназначена для лотков с высотой борта 150 мм.
Длина аксессуара - 300 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Документация и файлы
Типовые альбомы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 150 мм
- Высота бокового профиля, мм 150
- Длина 300 мм
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Исполнение для больших расстояний (усиленный) Да
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Подходит для обеспеч. целостности цепи (огнестойкость) Нет
- Тип аксессуара Редукция-заглушка
- Тип продукции Монтажные аксессуары
- ТН ВЭД 7326909807
- Толщина 1.5 мм
- Цвет Светло-серый
- Ширина, мм 300
1900р.
- На складе
- Код товара: URH053HDZL
- Артикул: URH053HDZL
