Угол вертикальный лестничный 100х900, цинк-ламельный
ULF019ZL
Аксессуары, входящие в состав системы "U5 Combitech", расширяют возможности построения кабельных трасс сложного конструктива. Они позволяют выполнять повороты и наклоны трассы. Аксессуары лестничного типа отличаются малым весом за счет своей конструкции. Лестничный угол позволяет осуществлять наклон трассы в вертикальной плоскости под произвольным углом.
Плавный изгиб предотвращает повреждение кабеля при прокладке и дает возможность наиболее эффективно использовать весь объем аксессуара. Угол совместим с лотками "U5 Combitech" с высотой борта 100 мм и шириной 900 мм. Аксессуары в исполнении "Цинк-ламельное покрытие" имеют покрытие на основе магниевой смолы с цинковыми и алюминиевыми хлопьями и демонстрирует лучшие показатели коррозионной устойчивости, чем цинковое покрытие той же толщины, и лишь ненамного уступает нержавеющей стали.
Документация и файлы
3D-модели (STEP)
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота лестничного лотка (боковой стенки), мм 100
- Защитное покрытие поверхности Цинк-ламельное покрытие
- Материал Сталь,Сталь с цинк-ламельным покрытием
- Модель/исполнение Без соединит. разъема
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Угол вертикальный шарнирный
- Тип бокового профиля Профиль (открытый)
- Тип продукции Аксессуары лестничных лотков
- Тип ступени Перфорированный профиль
- Толщина лонжерона 1.5 мм
- Цвет Светло-серый
- Шарнирный (-ая) Да
- Ширина 900 мм
- Ширина лестничного лотка, мм 900
20030р.
- На складе
- Код товара: ULF019ZL
- Артикул: ULF019ZL
Отзывы (0)
Рекомендуемые товары

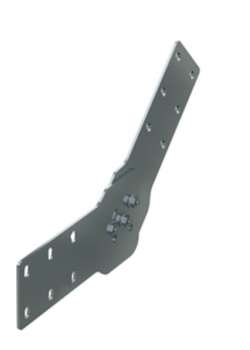

На складе Соединитель шарнирный вертикальный H 150 мм, цинк-ламельный (аналог горячеоцинкованный)
