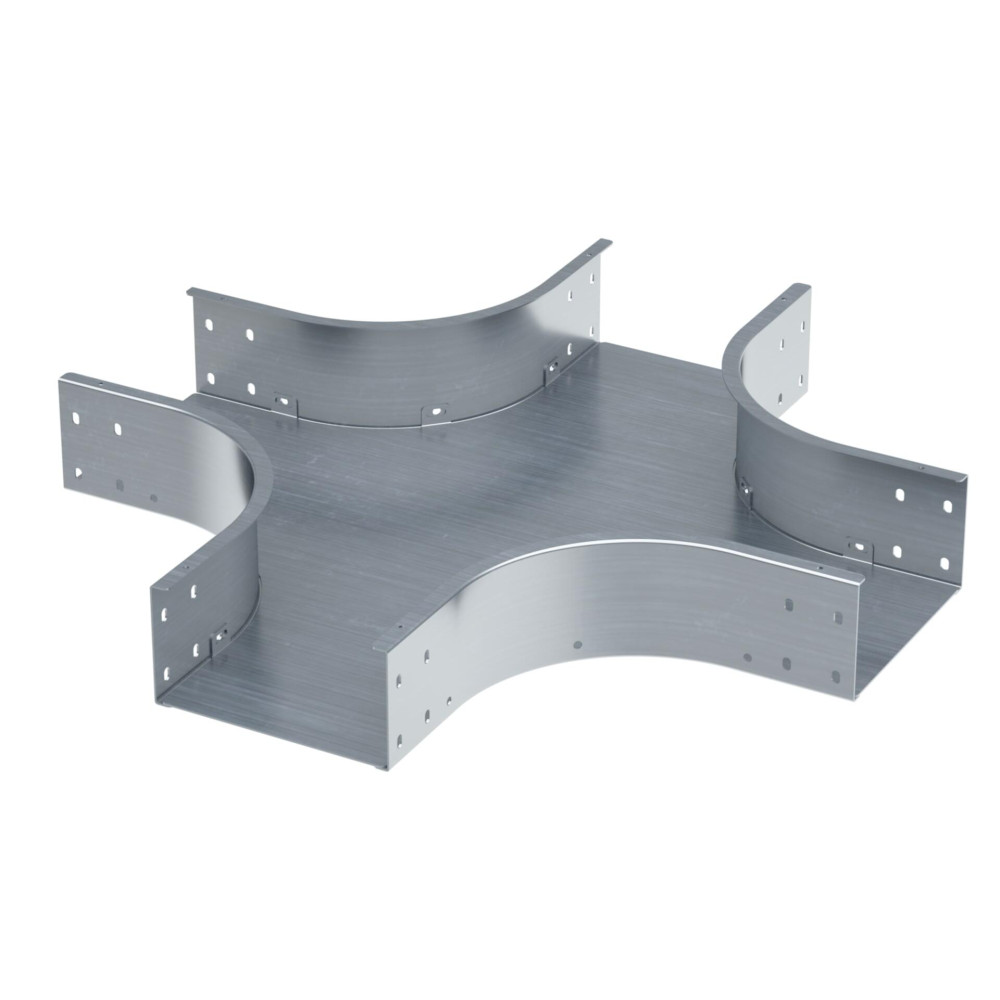

Ответвитель Х-образный 100х200, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
SXM1020KHDZ
Х-образный ответвитель предназначен для организации отвода трассы в горизонтальной плоскости. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Ответвитель применяется с лотками линейки "S5 Combitech" с высотой борта 100 мм и шириной основания 200 мм. Толщина металла - 1,5 мм. Изделие представлено в исполнении "Горячий цинк".
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- NATO монтажные отверстия Да
- Высота 100 мм
- Высота кабельного лотка, мм 100
- Защитное покрытие поверхности Горячее цинкование
- Исполнение для больших расстояний (усиленный) Да
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Нержавеющая сталь травлёная Да
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- Тип аксессуара Ответвитель Х-образный
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 1.5 мм
- Ширина 200 мм
- Ширина кабельного лотка, мм 200
15630р.
- На складе
- Код товара: SXM1020KHDZ
- Артикул: SXM1020KHDZ
