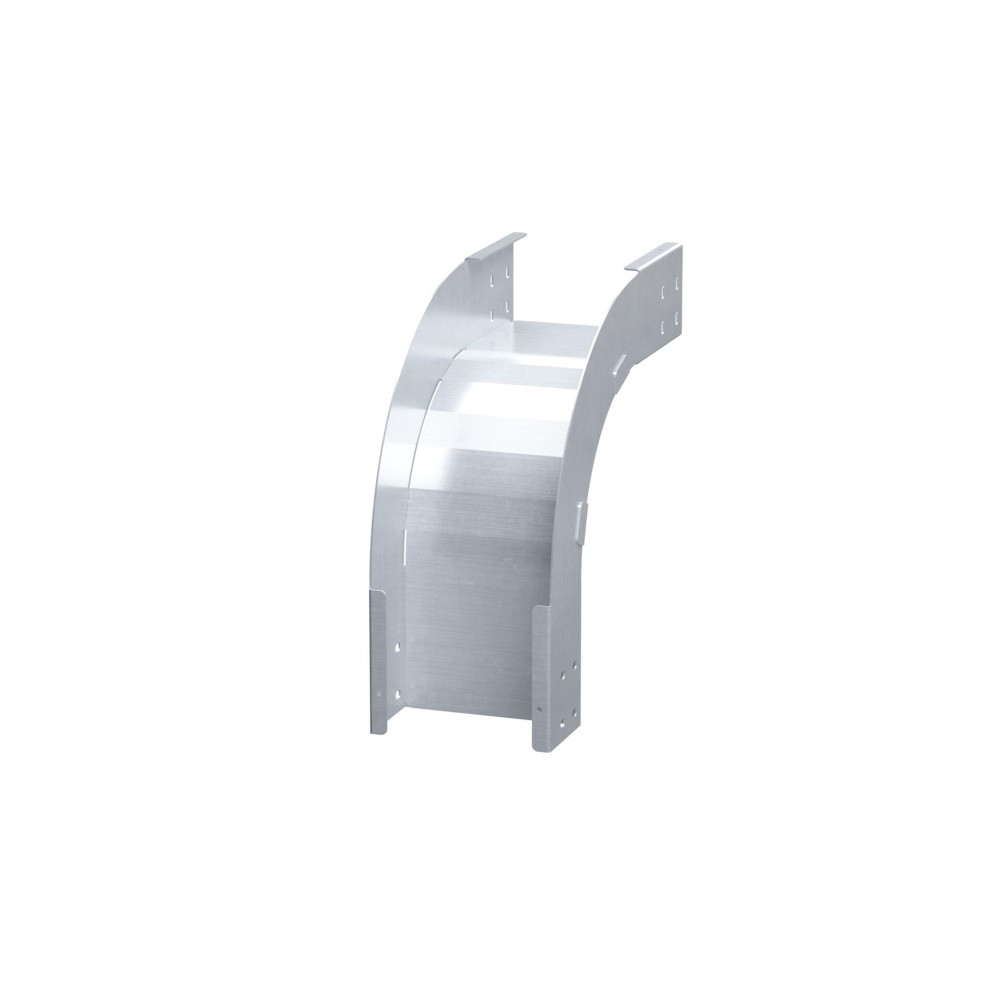

Угол вертикальный внешний 90 градусов 100х200, 1,5 мм, горячий цинк, в комплекте с крепежными элементами и соединительными пластинами, необходимыми для монтажа
SOM1020KHDZ
Вертикальный внешний угол 90 градусов обеспечивает поворот трассы в вертикальной плоскости под углом 90 градусов. В состав комплектного аксессуара входят детали, необходимые для качественного и надежного монтажа: соединительные пластины и крепежные элементы. Угол применяется с лотками линейки "S5 Combitech" с высотой борта 100 мм и шириной основания 200 мм. Толщина металла - 1,5 мм. Изделие представлено в исполнении "Горячий цинк".
Документация и файлы
Отказное письмо
Сертификат соответствия
Чертежи и 3D-модели
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
3D-модели (STEP)
Технические данные
- Вид/ марка материала Сталь
- Высота 100 мм
- Высота кабельного лотка, мм 100
- Защитное покрытие поверхности Горячее цинкование
- Изменение направления Вертикально ниспадающий (внешний)
- Исполнение изгиба Плавный изгиб
- Климатическое исполнение У1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь горячеоцинкованная погружением
- Модель/исполнение С соединит. разъемом в комплекте
- Отклонение (угол) 90°
- Подходит для обеспеч. целостности цепи (огнестойкость) Да
- С крышкой Нет
- Тип аксессуара Угол вертикальный внешний 90 градусов
- Тип продукции Системные аксессуары
- ТН ВЭД 7326909807
- Толщина 1.5 мм
- Толщина материала, мм 1.5
- Ширина 200 мм
- Ширина кабельного лотка, мм 200
8910р.
- На складе
- Код товара: SOM1020KHDZ
- Артикул: SOM1020KHDZ
