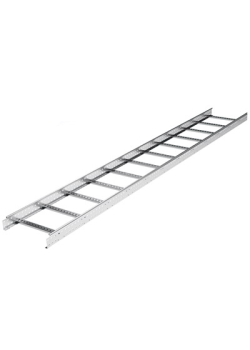

Лестничный лоток 80х200, L3000, горячеоцинкованный
LL8020HDZ
Лестничный лоток предназначен для открытой прокладки кабеля на объектах различного назначения. Конструкция лестничных лотков обеспечивает высокую несущую способность. Ширина основания лотка - 200 мм, высота боковой стенки - 80 мм, длина секции - 3000 мм, толщина лонжерона - 1,2 мм. Изделие представлено в исполнении "Горячий цинк".
Документация и файлы
Типовые альбомы
- Типовой альбом DKC-2018.IS "Проектирование кабеленесущих конструкций для промышленных предприятий"
- Типовой альбом DKC-2017.FCL "Прокладка кабельных линий и электропроводок систем противопожарной защиты"
- Типовой альбом DKC-2017.T5 "Система модульных эстакад "T5 Combitech"
- Типовой альбом DKC-2025.COMBITECH «Опорные конструкции, узлы монтажа лотков и аксессуары»
3D-модели (STEP)
Чертежи и 3D-модели
- Система лестничных лотков "L5 Combitech"
- Системы кабельных лотков серий S5, F5, L5, U5, I5, G5, B5 и M5
- Кабельные лотки серий "S5 Combitech", "L5 Combitech" и "U5 Combitech". Монтажные элементы "B5 Combitech"
- Системы кабельных лотков S5, L5, F5, U5, I5, G5 Combitech и модульных эстакад T5 Combitech
- База данных кабельных лотков для nanoCAD Инженерный BIM
- База данных DKC Система лотков, монтажных элементов и креплений "Combitech" (мини-каталоги)
- Каталог Renga системы лотков, монтажных элементов и креплений "Combitech"
- Лента динамических блоков КНС Combitech
Технические данные
- Вид/ марка материала Сталь
- Высота 80 мм
- Высота, мм 80
- Длина 3000 мм
- Длина, мм 3000
- Защитное покрытие поверхности Горячее цинкование
- Исполнение для больших расстояний (усиленный) Да
- Код ОКПД 2 25.11.23.119
- Материал Сталь,Сталь горячеоцинкованная погружением
- Перфорированная боковая стенка Да
- Полезное сечение, мм² 12400
- Расстояние между ступеньками/ поперечинами, мм 250
- Тип бокового профиля Профиль (открытый)
- Тип лотка Лестничные лотки - "L5 Combitech"
- Тип продукции Лестничные лотки
- Тип ступени Перфорированный профиль
- ТН ВЭД 7326909807
- Толщина лонжерона 1.2 мм
- Толщина материала, мм 1.2
- Фиксация ступени Полностью заклепано
- Цвет Светло-серый
- Ширина 200 мм
- Ширина, мм 200
2060р.
- На складе
- Код товара: LL8020HDZ
- Артикул: LL8020HDZ
